Назначение
Поверхностно-очистные и гидродемонтажные работы: снятие лакокрасочных, эпоксидных и
антикоррозионных покрытий и гуммировки, зачистка металла, мойка и очистка наружных поверхностей
оборудования и трубопроводов. Класс давления подбирается по прочности удаляемого слоя, длина
ствола — по условиям доступа к обрабатываемой поверхности.
Типоразмерный ряд
| Обозначение | Артикул | Максимальное давление | Максимальный расход | Присоединение на входе | Присоединение под насадку |
|---|---|---|---|---|---|
| K100 | GN-1000-K100 | 1000 бар | 80 л/мин | M22×1,5 (штуцер) | BSP 1/4, внутренняя резьба (гайка) |
| K150 | GN-1500-K150 | 1500 бар | 80 л/мин | BSP 3/8, внутренняя резьба (гайка) | BSP 1/4, внутренняя резьба (гайка) |
| K280 | GN-2800-K280 | 2800 бар | 56 л/мин | 9/16 UHP, внутренняя резьба | 9/16 UHP, наружная резьба |
Конструкция

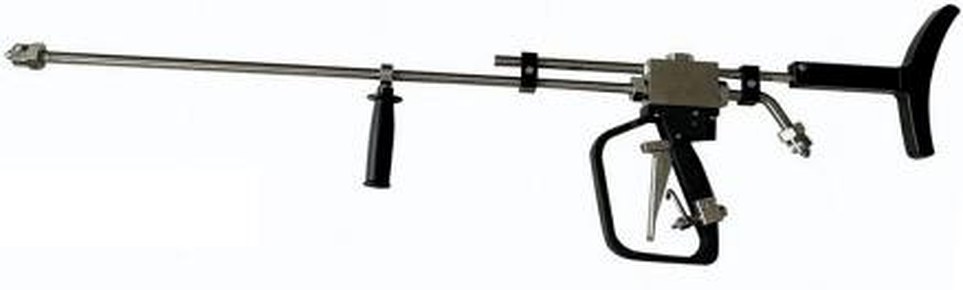

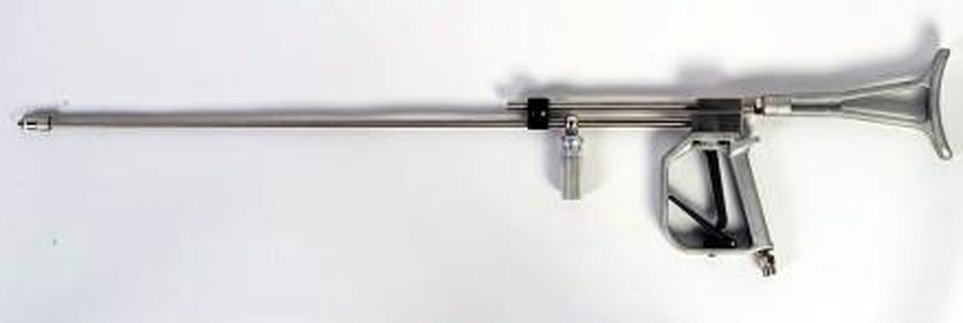

- K100 и K150 изготовлены из нержавеющей стали; детали K280, работающие под давлением, — из
высокопрочных сплавов; - все исполнения оснащены плечевым упором; у K280 передняя рукоятка и плечевой упор
регулируемые; - стандартная длина ствола K280 — 800 мм, изготовление в диапазоне 300–1050 мм; масса
около 5,5 кг; - сопла подбираются отдельно — под заявленные рабочее давление и расход; типоразмер сопла
определяет форму струи и распределение энергии по обрабатываемой поверхности.
Рабочая насадка на ствол
Помимо неподвижного сопла на ствол устанавливаются вращающиеся рабочие органы, которые
обрабатывают поверхность веером струй: для класса 2800 бар —
роторная моющая
головка, для классов 1000 и 1500 бар —
роторная форсунка М1.
По сравнению с неподвижным соплом ширина обрабатываемой полосы больше, воздействие распределено
равномернее, а риск прорезания основного металла ниже.
Применимость к установкам
| Установка | Давление · подача | Применимость |
|---|---|---|
| PINFL 200/1000 | 1000 бар · до 200 л/мин | K100 по номиналу; K150 и K280 — с запасом по давлению |
| PINFL 138/1500 | 1500 бар · до 138 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 80/1500 | 1500 бар · до 80 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 63/2800 | 2800 бар · до 63 л/мин | K280; K100 и K150 — при давлении не выше их класса |
| PINFL 40/2800 | 2800 бар · до 40 л/мин | K280; K100 и K150 — при давлении не выше их класса |
| PINFL 180/600 | 600 бар · до 180 л/мин | K100 по номиналу; K150 и K280 — с запасом по давлению |
| PINFL 158/800 | 800 бар · до 158 л/мин | K100 по номиналу; K150 и K280 — с запасом по давлению |
| PINFL 16,5/1000 | 1000 бар · до 16,5 л/мин | K100 по номиналу; K150 и K280 — с запасом по давлению |
| PINFL 50/1100 | 1100 бар · до 50 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 23/1500 | 1500 бар · до 23 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 32/1500 | 1500 бар · до 32 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 70/1500 | 1500 бар · до 70 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 108/1500 | 1500 бар · до 108 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 200/1500 | 1500 бар · до 200 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 240/1500 | 1500 бар · до 240 л/мин | K150 по номиналу; K280 — с запасом по давлению; K100 — при давлении не выше 1000 бар |
| PINFL 70/2000 | 2000 бар · до 70 л/мин | K280; K100 и K150 — при давлении не выше их класса |
| PINFL 45/2800 | 2800 бар · до 45 л/мин | K280; K100 и K150 — при давлении не выше их класса |
Согласование расхода с подачей установки
Через один пистолет не должен проходить расход выше паспортного: 80 л/мин для K100 и K150,
56 л/мин для K280. Когда подача установки превышает расход одного инструмента, поток
распределяется между несколькими рабочими постами либо подача снижается оборотами привода.
Именно этим определяется, сколько операторов работает от одной установки одновременно: подача
138 или 200 л/мин позволяет вести обработку в два поста и более, что сокращает время
производства работ на объекте.
Для установки класса 2800 бар с подачей 63 л/мин расход одного пистолета
K280 (56 л/мин) ниже подачи — работа ведётся с распределением потока между двумя постами либо со
снижением подачи оборотами привода.
Условия применения
Работы ручной струйной обработки ведутся с применением
средств защиты
оператора класса не ниже рабочего давления установки по прямой струе. Включение и отключение
подачи непосредственно на рабочем месте выполняется
педалью управления.
