Назначение
Очистка внутренней поверхности труб кожухотрубных теплообменных аппаратов, котельных труб,
печных змеевиков и технологических трубопроводов. Насадка вводится в трубу на гибкой пике;
отложения разрушаются вращающимися струями воды высокого давления. Один и тот же корпус
переоснащается под задачу заменой головки — от пробивки полностью забитых труб до финишной
полировки.
Принцип действия
Вращение обеспечивается самим потоком воды: опорой вала служит тонкая водяная плёнка между
валом и корпусом инструмента. Подшипники качения, уплотнения вращения и смазка в конструкции
отсутствуют.

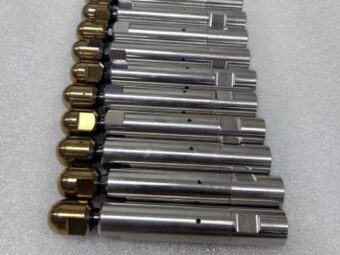

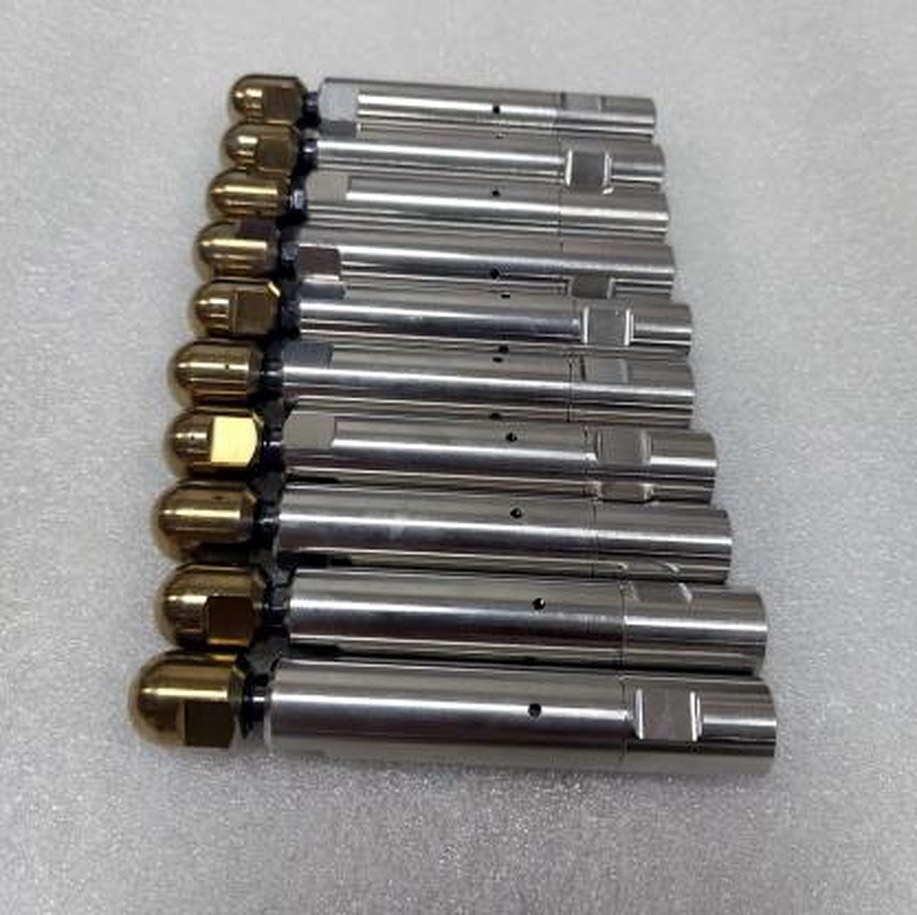

- отсутствие подшипников и уплотнений вращения — нет элементов, требующих регулярной замены;
- корпус из нержавеющей стали — стойкость к абразивному износу и коррозии;
- прямой внутренний тракт с минимальной турбулентностью — энергия потока расходуется на струю,
а не на местные сопротивления; - сменная головка — характер воздействия меняется без замены всего инструмента;
- варианты присоединения на входе — насадка стыкуется с гибкой пикой любого типа через
соответствующий переходник.

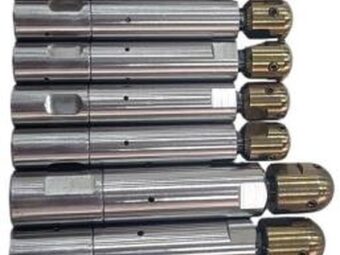

Насадки класса 1500 бар
Рабочий диапазон начинается с 550 бар, поэтому насадки этого класса применимы и на установке
класса 1000 бар.
| Типоразмер | Артикул | Рабочее давление, бар | Расход, л/мин | Внутренний Ø очищаемых труб, мм | Присоединительная резьба |
|---|---|---|---|---|---|
| DN9.5 | RN-1500-DN9.5 | 550–1500 | 20–60 | 12–16 | M7×1,0 (правая) |
| DN11 | RN-1500-DN11 | 550–1500 | 20–60 | 15–20 | M8×1,25 / M8×1,0 |
| DN13 | RN-1500-DN13 | 550–1500 | 30–80 | 15–25 | M10×1,0 |
| DN15 | RN-1500-DN15 | 550–1500 | 30–80 | 24–30 | M10×1,0 |
| DN18 | RN-1500-DN18 | 550–1500 | 30–80 | 22–33 | M10×1,0 |
| DN20 | RN-1500-DN20 | 550–1500 | 30–80 | 22–45 | M10×1,0 |
| DN24 | RN-1500-DN24 | 550–1500 | 30–80 | 28–51 | M16×1,5 |
| DN28 | RN-1500-DN28 | 550–1500 | 30–80 | 32–55 | M16×1,5 |
| DN33 | RN-1500-DN33 | 550–1500 | 30–80 | 38–60 | M16×1,5 |
Диапазоны внутреннего диаметра труб приведены по данным изготовителя и
частично перекрываются у соседних типоразмеров. Типоразмер под конкретный трубный пучок
подтверждается при согласовании спецификации.
Насадки класса 2800 бар
| Типоразмер | Артикул | Рабочее давление, бар | Расход, л/мин | Внутренний Ø очищаемых труб, мм | Присоединительная резьба |
|---|---|---|---|---|---|
| DN13 | RN-2800-DN13 | 1400–2800 | 17–30 | 15–25 | 3/8-24 LH / 1/8 BSPP |
| DN15 | RN-2800-DN15 | 1400–2800 | 19–32 | 18–30 | 3/8-24 LH |
| DN18 | RN-2800-DN18 | 1400–2800 | 19–32 | 22–33 | M14×1,5 LH / 1/4 BSPP |
| DN24 | RN-2800-DN24 | 1400–2800 | 19–32 | 30–40 | 9/16-18 LH |
| DN27 | RN-2800-DN27 | 1400–2800 | 19–32 | 32–51 | 9/16-18 LH |
Расход насадки обеспечивается диаметром сопловых отверстий применяемой
головки. Для типоразмера DN13 класса 2800 бар выпускаемые исполнения головок дают 17–19 и
21–23 л/мин; расход в верхней части диапазона подтверждается при заказе.
LH — левая резьба. Левое направление резьбы на инструменте сверхвысокого
давления исключает самоотвинчивание от реактивного момента вращающейся головки; переходник на
стыке с насадкой должен сохранять левое направление резьбы.
Массогабаритные параметры
Длина и масса приведены без переходника. Наружный диаметр насадки отдельным параметром не
нормируется: типоразмер подбирается по внутреннему диаметру очищаемых труб.
| Класс давления | Типоразмер | Длина, мм | Масса, кг |
|---|---|---|---|
| 1500 бар | DN9.5 | 73 | 0,031 |
| 1500 бар | DN13 | 90 | 0,077 |
| 1500 бар | DN15 | 95 | 0,10 |
| 1500 бар | DN18 | 100 | 0,16 |
| 1500 бар | DN33 | 130 | 0,50 |
| 2800 бар | DN13 | 90 | 0,077 |
| 2800 бар | DN15 | уточняется | 0,11 |
| 2800 бар | DN18 | 100 | 0,16 |
| 2800 бар | DN24 | 120 | 0,44 |
| 2800 бар | DN27 | 120 | 0,44 |
По типоразмерам DN11, DN20, DN24 и DN28 класса 1500 бар массогабаритные
данные уточняются при заказе. Длина и масса типоразмеров DN13 и DN18 приведены изготовителем
одинаковыми для обоих классов давления и подтверждаются при согласовании спецификации.
В таблицах приведены присоединительные резьбы базового исполнения — это не полный перечень. Изделие может быть поставлено с другой присоединительной резьбой либо состыковано с имеющейся оснасткой через переходник.
Сменные головки
Для каждого типоразмера корпуса выпускается сменная головка того же типоразмера. Головка
определяет число, диаметр и углы установки струй и задаёт характер воздействия: полирующая —
финишная очистка, пробивная — проход забитых труб, универсальная — смешанные отложения.
Артикулы и углы установки струй приведены в карточке
сменных головок насадок.
Применимость к установкам
| Установка | Давление · подача | Применимость |
|---|---|---|
| PINFL 200/1000 | 1000 бар · до 200 л/мин | Класс 1500 бар — применимы (рабочий диапазон от 550 бар) |
| PINFL 138/1500 | 1500 бар · до 138 л/мин | Класс 1500 бар — применимы |
| PINFL 80/1500 | 1500 бар · до 80 л/мин | Класс 1500 бар — применимы |
| PINFL 63/2800 | 2800 бар · до 63 л/мин | Класс 2800 бар — применимы |
| PINFL 40/2800 | 2800 бар · до 40 л/мин | Класс 2800 бар — применимы |
Число одновременно работающих насадок определяется подачей установки: расход одной насадки
составляет 20–80 л/мин для класса 1500 бар и 17–32 л/мин для класса 2800 бар. Конкретное число и
диаметр сопловых отверстий подбираются под подачу установки при формировании комплекта.
Рекомендации по обеспечению ресурса
Наибольший ресурс достигается при подаче воды, очищенной до тонкости фильтрации, заданной для
применяемой установки: абразивные частицы в потоке ускоряют износ сопловых отверстий головки.
Корпус насадки к расходным элементам не относится: при отсутствии подшипников и уплотнений
вращения его ресурс определяется износом внутреннего тракта. Расходный элемент — головка;
рекомендуется иметь не менее двух комплектов головок на каждый применяемый типоразмер.
