Плунжерные насосы

Каталог плунжерных насосов PINFL: 174 базовых модели

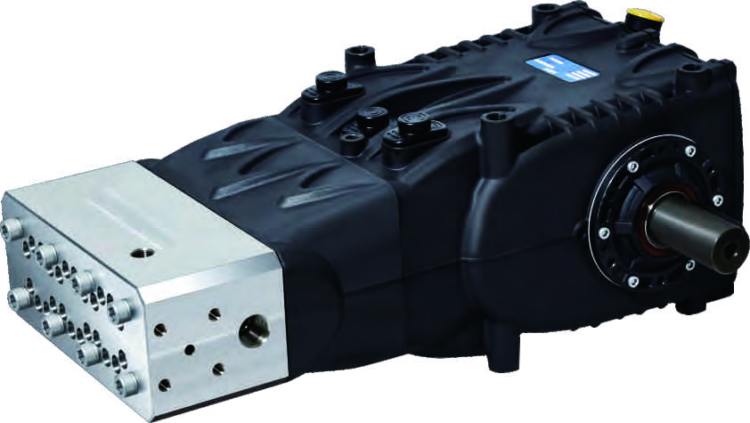

Плунжерный (триплекс) насос PINFL даёт стабильную подачу со сглаженной пульсацией под высоким давлением — от очистки поверхностей и работы в составе мойки высокого давления до промышленных технологических процессов. Ряд охватывает давления 50–2800 бар и подачу 3,4–1592 л/мин — от компактного поста мойки до промышленной закачки пластовой воды в скважину.

Все насосы построены на едином принципе: керамические плунжеры и кривошипно-шатунный механизм. Базовая компоновка — триплекс, три плунжера. Поставка под заказ: оставьте запрос на КП — подберём модель под ваш процесс и параметры.

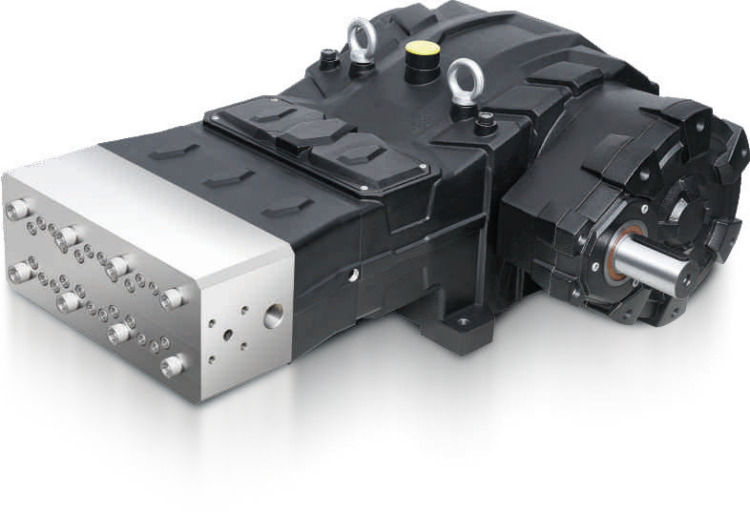

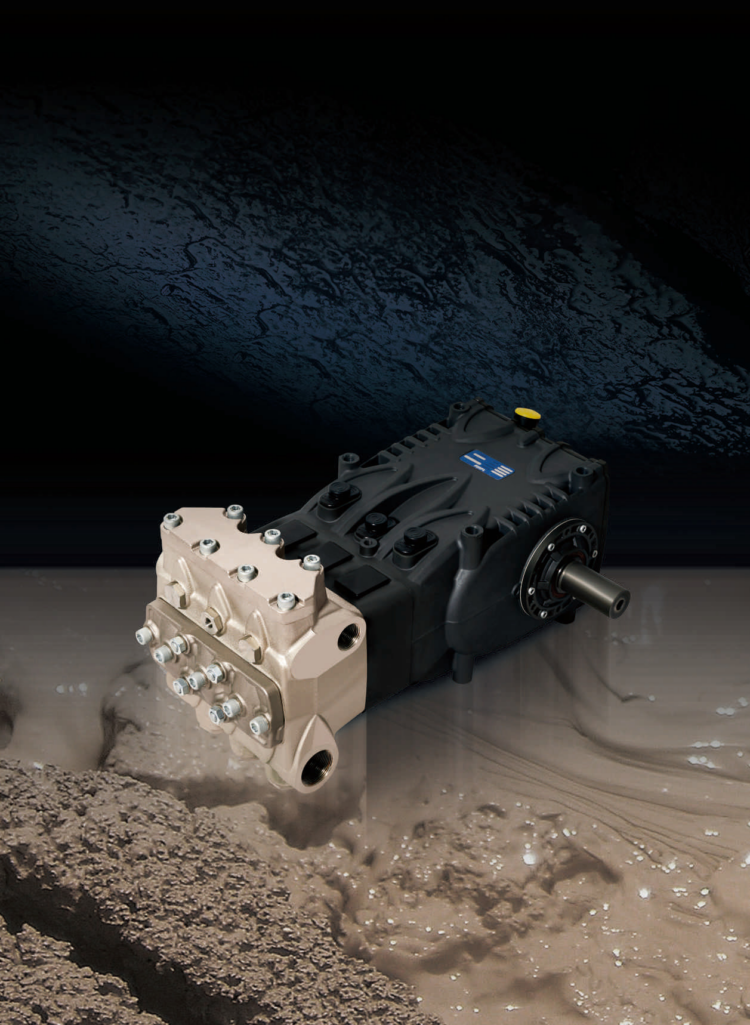

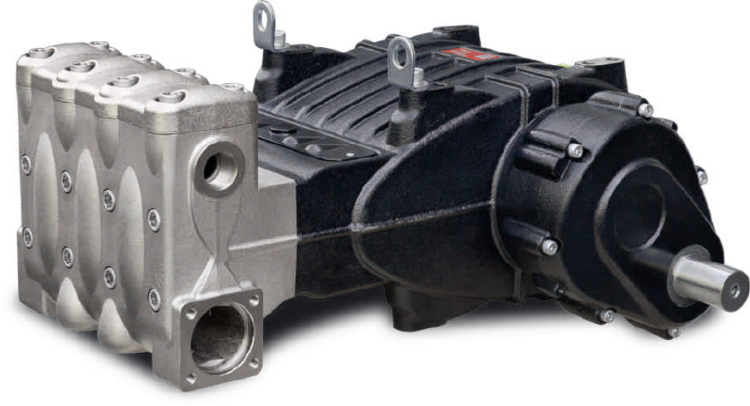

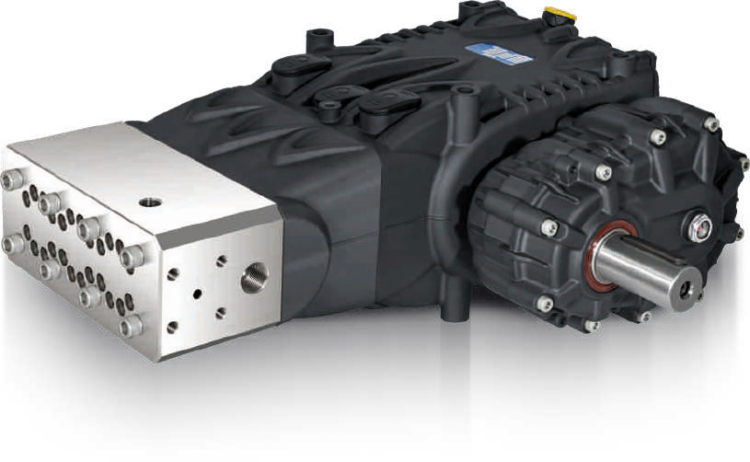

Модельный ряд: 12 платформ

174 базовых модели сгруппированы в 12 платформ (IB — тоже платформа). Платформы упорядочены от компактных к самым мощным; внутри платформы — от 2 до 33 типоразмеров с разным типом «головы» насоса и диаметром плунжера.

Внутри одного типоразмера возможны разные исполнения: взрывозащищённое, разные материалы проточной части (чугун, нержавеющие стали 316L и 630L, дуплексная сталь 2205), разные схемы смазки и охлаждения приводной части, модификации под температуру перекачиваемой воды до 200 °C, разные типы уплотнений высокого давления под конкретную задачу.

Номинальную частоту вращения и рабочую точку конкретной модели уточняем при подборе.

Что такое плунжерный насос и как он устроен

Плунжерный насос относится к объёмным насосам возвратно-поступательного действия. Рабочую жидкость вытесняют керамические плунжеры, а кривошипно-шатунный механизм преобразует вращение приводного вала в их ход. В триплекс-исполнении три плунжера смещены по фазе на 120°: кривошипы коленвала развёрнуты друг относительно друга, поэтому рабочие ходы перекрываются и пульсация подачи сглаживается.

Плунжеры до 1500 бар выполняются из цельной керамики; для более высоких давлений применяются специальные сплавы и покрытия. Такая пара трения «керамический плунжер — неподвижное уплотнение» выдерживает существенно большие давления, чем поршневые и мембранные схемы, — у PINFL до 2800 бар.

Где применяются насосы для моек высокого давления и промышленной очистки

Основные области применения плунжерных насосов PINFL:

• насос для мойки высокого давления — посты мойки самообслуживания, портальные и робот-мойки, насосы для профессиональных АВД на раме, замена насоса в действующей мойке (бытовые мойки — не наш сегмент);
• насос для каналопромывочной машины — узел для гидродинамической прочистки канализации;
• мойка и дезинфекция ферм и птицеферм — в составе аппаратов и установок высокого давления;
• опрессовка и гидроиспытания трубопроводов и арматуры;
• поддержание пластового давления (ППД) — нефтегаз, закачка пластовой воды в скважину;
• промышленная мойка и очистка оборудования, мойка и обезжиривание техники;
• очистка промышленных теплообменников;
• гидроструйная и гидроабразивная обработка материалов;
• пылеподавление и туманообразование;
• дозирование и закачка реагентов.

Поставка по всей России. Нужен готовый аппарат под ключ — проектируем и производим (см. раздел «Аппараты и установки высокого давления»).

Как выбрать плунжерный насос под задачу

Отправная точка подбора — расход, давление, режим работы (вплоть до 24/7), температура и вязкость среды: их взаимосвязь задаёт конфигурацию насоса.

Что прислать для подбора или замены:

• своими словами опишите процесс, в котором участвует насос (например, очистка теплообменников, работа в контуре обратного осмоса морской воды и т. п.) — чем подробнее, тем лучше;
• требуемый расход, л/мин; если подачу нужно регулировать — укажите желаемый диапазон расхода (например, для гидроиспытаний, прессов или дозирования реагентов);
• рабочее и максимальное давление, бар;
• подпор на всасе, бар (давление воды на входе в насос); при подключении самотёком — диаметр подводящей трубы и её длина до ёмкости;
• режим работы — часов непрерывно, часов в сутки и часов в год;
• номинальные обороты планируемого привода, об/мин, и возможность их регулировки (частотный преобразователь, ДВС, ременный привод);
• тип привода — электродвигатель, ДВС, гидропривод, иное;
• перекачиваемую среду — химический состав, размер и долю абразивных частиц крупнее 10 мкм, плотность, вязкость и температуру; а также предпочтительный материал проточной части (латунь, чугун, нержавеющие стали 316L / 630L, дуплексная сталь 2205).

Поставка под интеграцию и OEM, документация

Насос поставляется как отдельный узел — с валом, без электродвигателя, для интеграции в вашу установку. Возможны серийные и повторяемые поставки; сопровождаем подбор схемы привода. Условия OEM и реквизиты для договора — по запросу.

Комплект документации на насос: паспорт и руководство по эксплуатации, характеристики Q–P; 3D-модель — по запросу под конкретную модель. Поставщик — ООО «Триада», владелец бренда PINFL в РФ и единственный представитель завода PINFL: документацию и техническую поддержку обеспечиваем напрямую.

Подберём плунжерный насос PINFL под ваши расход и давление и подготовим коммерческое предложение. Запросить КП · тел. 8 (3532) 42-12-30 · avd@pinfl-russia.ru · поставка по всей России.
