Назначение

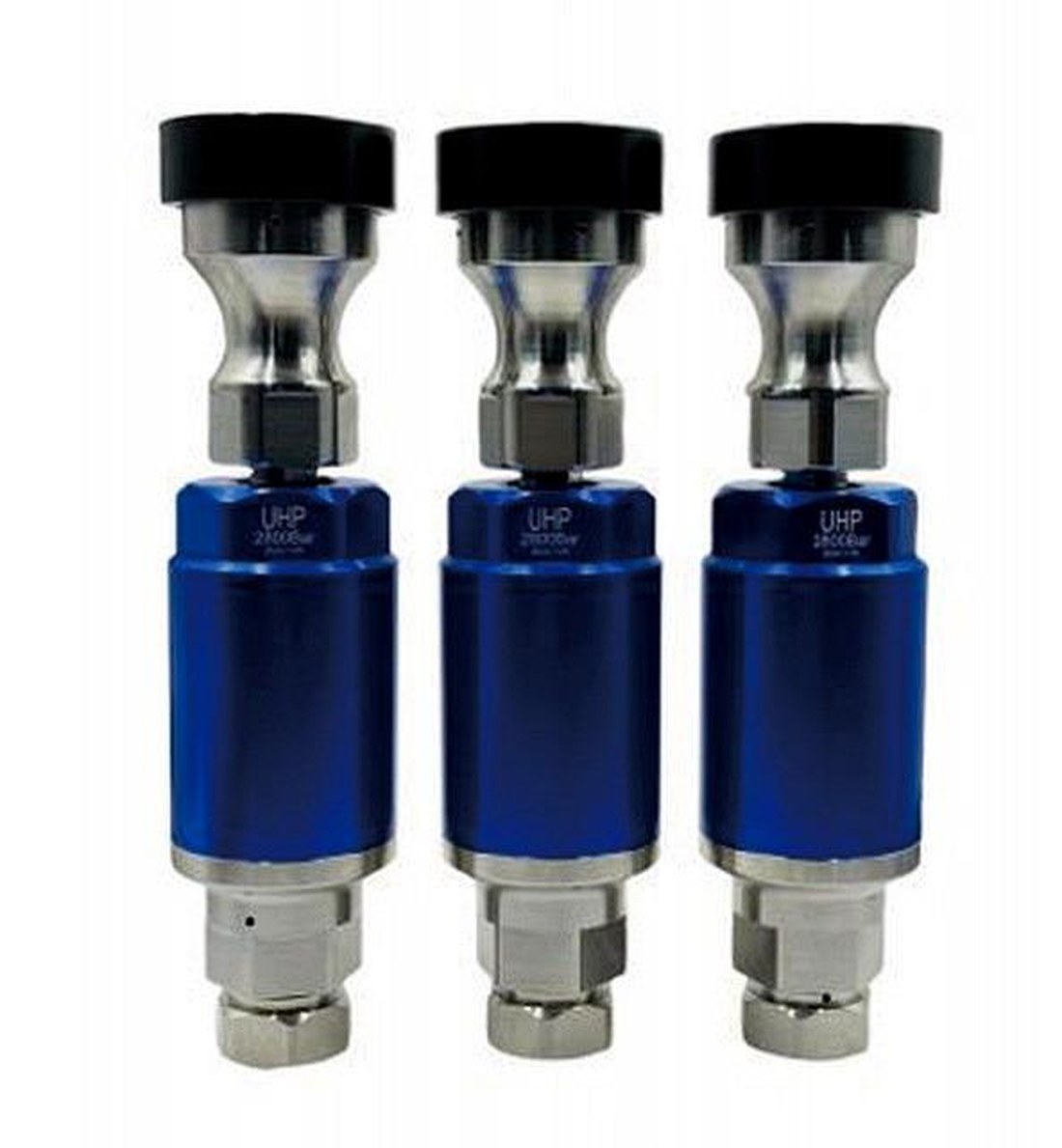

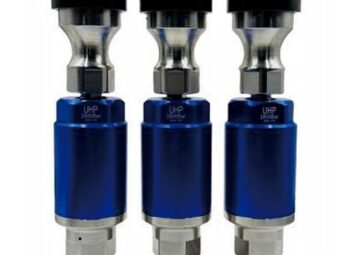

Обработка поверхностей вращающимся веером струй сверхвысокого давления. Полоса обработки шире,
чем у неподвижного сопла, воздействие распределено по поверхности равномернее. Применяется при снятии прочных
покрытий и лакокрасочных слоёв, обслуживании балластных танков, ремонте бортовых и стеновых
конструкций, очистке наружных поверхностей трубопроводов, распылительных рамп и днищ, очистке
наружной обшивки судов, гребных винтов и лопаток турбин. Устанавливается на ствол
пистолета
K280.
Технические характеристики
| Максимальное рабочее давление | 2800 бар |
|---|---|
| Максимальный расход | 28 л/мин |
| Максимальная частота вращения | 3000 об/мин |
| Присоединение на входе | 9/16-18 UNF LH (левая резьба) |
| Резьба сопловых вставок | 7/16-20 UNF |
| Число сопловых вставок | 2 или 4 |
| Длина | 190 мм |
| Диаметр | 53 мм |
| Масса | 1,5 кг |
| Артикул | RW-2800 |
Особенности конструкции
- вращение обеспечивается самим потоком воды — внешний привод не требуется;
- магнитная система регулирования удерживает частоту вращения в заданном диапазоне;
- обслуживание не требует специальной оснастки;
- уплотнительный узел рассчитан на сверхвысокое давление;
- устанавливается 2 или 4 сопловых вставки — плотность покрытия и сила удара подбираются под
задачу.
Применимость к установкам
| Установка | Давление · подача | Применимость |
|---|---|---|
| PINFL 200/1000 | 1000 бар · до 200 л/мин | По давлению применима с запасом; сохранение расчётной частоты вращения при пониженном давлении подтверждается при заказе |
| PINFL 138/1500 | 1500 бар · до 138 л/мин | То же |
| PINFL 80/1500 | 1500 бар · до 80 л/мин | То же |
| PINFL 63/2800 | 2800 бар · до 63 л/мин | Номинальный режим; возможна одновременная работа двух головок |
| PINFL 40/2800 | 2800 бар · до 40 л/мин | Номинальный режим; одна головка |
Расход одной головки — до 28 л/мин. На установке класса 2800 бар с подачей 63 л/мин возможна
одновременная работа двух головок, при подаче 40 л/мин — одной.
В обоих случаях суммарный расход головок ниже подачи установки: две головки
принимают 56 л/мин из 63, одна — 28 л/мин из 40. Остаток подачи отводится снижением частоты
вращения привода, через байпас либо на дополнительный рабочий пост. Схема отвода определяется
при согласовании комплекта.
Рекомендации по обеспечению ресурса
Наибольший ресурс уплотнительного узла достигается при работе в пределах паспортных давления
и расхода и при подаче отфильтрованной воды. Сопловые вставки — расходный элемент: по мере
износа отверстий падает сила удара струи при том же давлении, поэтому рекомендуется иметь
запасной комплект вставок.
