Назначение
Подача воды высокого давления к вращающейся насадке внутри трубы при очистке трубных пучков
теплообменных аппаратов, котельных труб и технологических трубопроводов. Гибкость рукава
позволяет проходить трубы с изгибами и U-образные пучки, недоступные для жёсткой пики.
Типоразмерный ряд
| Класс давления | Внутренний Ø рукава | Стандартные длины | Рекомендуемое применение |
|---|---|---|---|
| 1100 бар | DN4 · DN5 · DN6 | 10 м · 15 м | Основной класс для установки класса 1000 бар; работа установок класса 1500 бар на пониженном давлении |
| 1500 бар | DN4 · DN5 · DN6 | 10 м · 15 м | Основной класс для установок класса 1500 бар на номинальном режиме; запас по давлению для установки класса 1000 бар |
| 2000 бар | DN4 · DN5 · DN6 | 10 м · 15 м | Промежуточный класс с запасом по давлению; работа установок класса 2800 бар на пониженном режиме |
| 2800 бар | DN4 · DN5 · DN6 | 10 м · 15 м | Основной класс для установок класса 2800 бар на номинальном режиме |
Наружный диаметр рукава
| Внутренний Ø | Наружный Ø рукава |
|---|---|
| DN4 | 10,04 мм |
| DN5 | 12,30 мм |
| DN6 | 14,06 мм |
Наружный диаметр определяет, пройдёт ли пика в трубу вместе с насадкой, и совместимость с
машиной подачи гибких пик:
блок подачи рассчитан на рукав наружным диаметром 6,9–16,4 мм и принимает все три типоразмера.
Выбор внутреннего диаметра
Внутренний диаметр определяется требуемым расходом и допустимыми потерями давления по длине:
чем больше расход и длина пики, тем больше требуется проходное сечение. Сверху диаметр ограничен
внутренним диаметром очищаемой трубы — пика должна свободно проходить вместе с насадкой.
Изготовление нестандартных длин возможно.
Артикулы
| Класс · длина | DN4 | DN5 | DN6 |
|---|---|---|---|
| 1100 бар · 10 м | FL-1100-DN4-10 | FL-1100-DN5-10 | FL-1100-DN6-10 |
| 1100 бар · 15 м | FL-1100-DN4-15 | FL-1100-DN5-15 | FL-1100-DN6-15 |
| 1500 бар · 10 м | FL-1500-DN4-10 | FL-1500-DN5-10 | FL-1500-DN6-10 |
| 1500 бар · 15 м | FL-1500-DN4-15 | FL-1500-DN5-15 | FL-1500-DN6-15 |
| 2000 бар · 10 м | FL-2000-DN4-10 | FL-2000-DN5-10 | FL-2000-DN6-10 |
| 2000 бар · 15 м | FL-2000-DN4-15 | FL-2000-DN5-15 | FL-2000-DN6-15 |
| 2800 бар · 10 м | FL-2800-DN4-10 | FL-2800-DN5-10 | FL-2800-DN6-10 |
| 2800 бар · 15 м | FL-2800-DN4-15 | FL-2800-DN5-15 | FL-2800-DN6-15 |
Усиленное исполнение класса 2800 бар
Для продолжительной работы на номинальном давлении 2800 бар и при повышенных требованиях к
ресурсу поставляется усиленное исполнение гибкой пики DN5 с повышенным запасом прочности
рукава.
| Внутренний диаметр | DN5 |
|---|---|
| Рабочее давление рукава | 3010 бар (301 МПа) |
| Стандарт | ISO 23384 B-301 |
| Стандартные длины | 10 м · 15 м |
| Внутренний Ø | Артикул | Длина | Давление рукава |
|---|---|---|---|
| DN5 | FL-2800-DN5-10-R | 10 м | 3010 бар |
| DN5 | FL-2800-DN5-15-R | 15 м | 3010 бар |
Цветовая маркировка

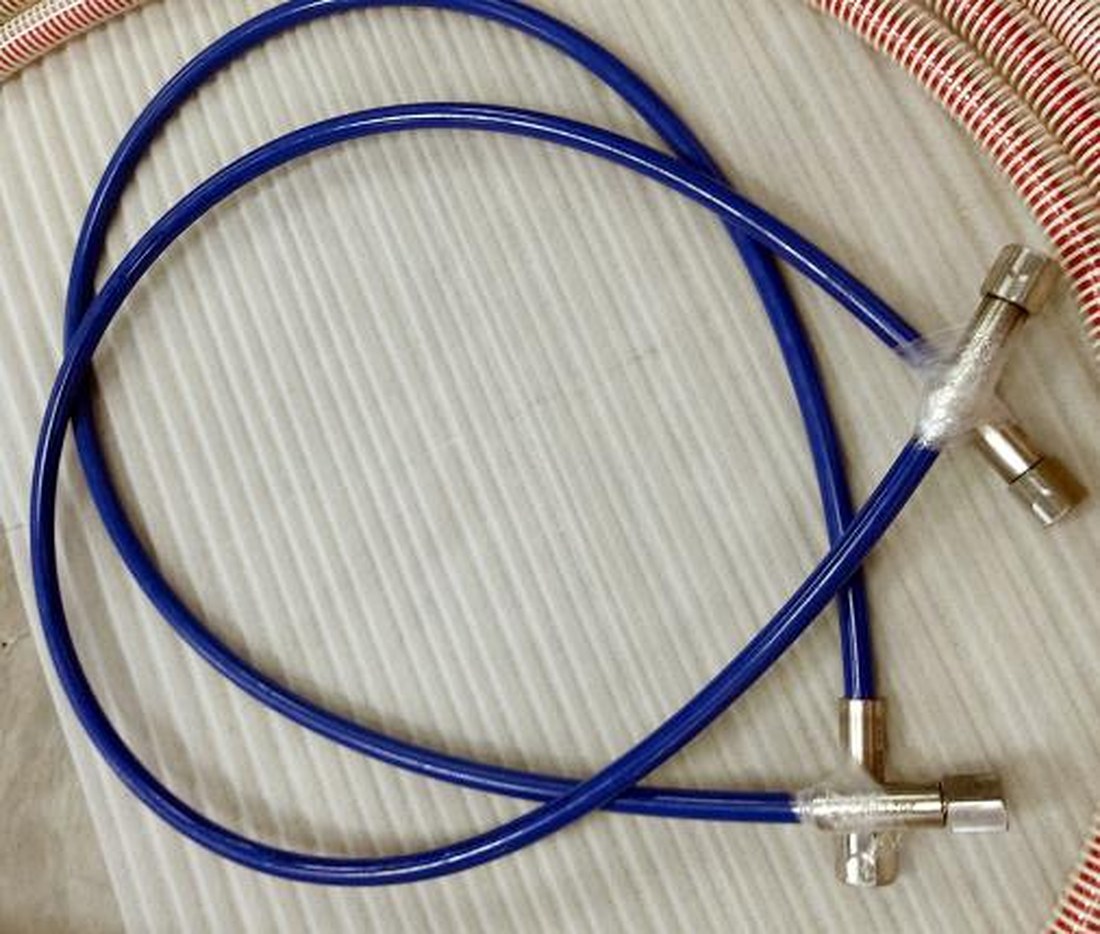

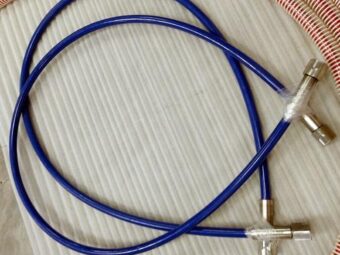

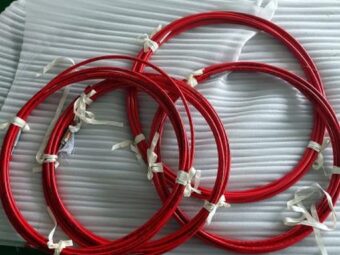

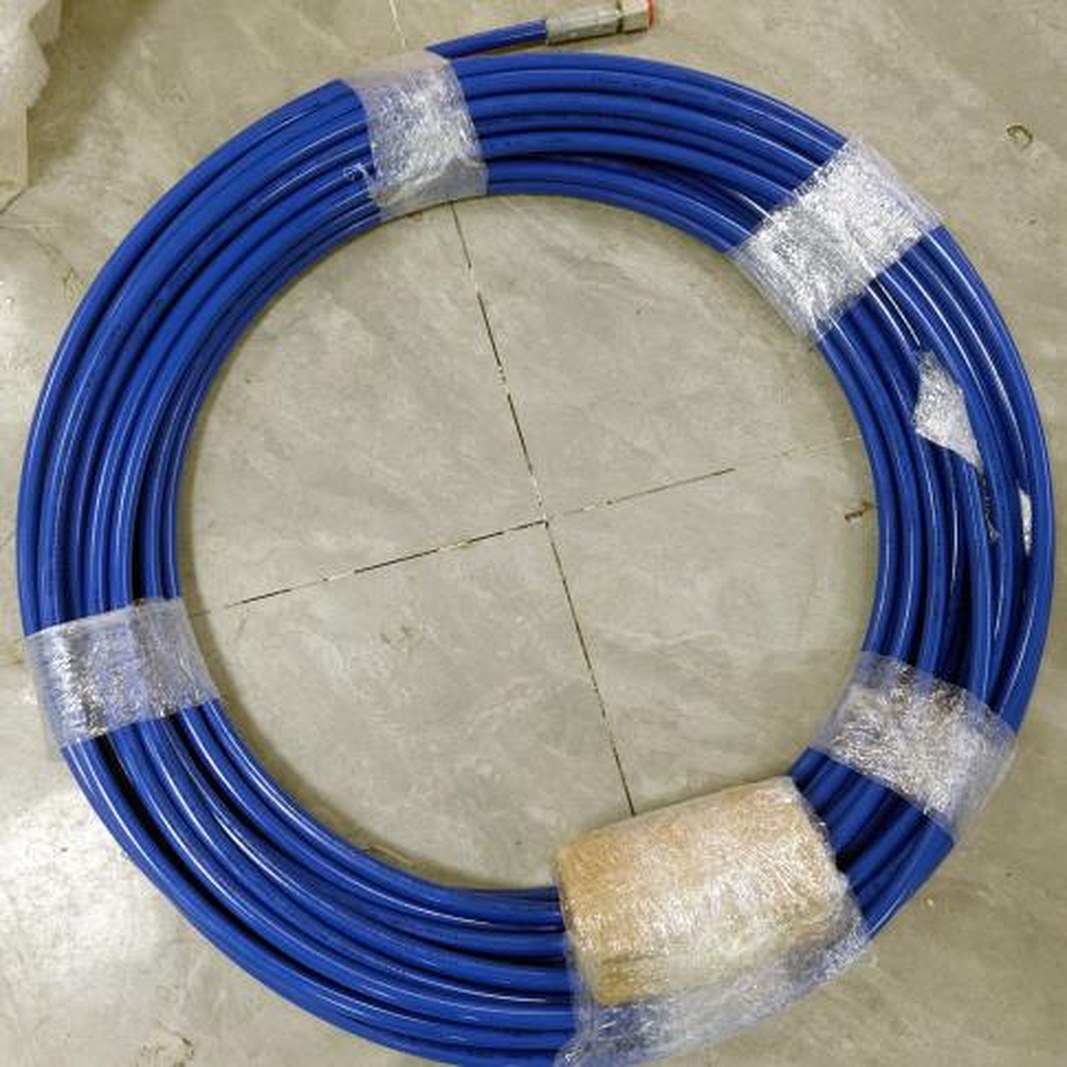

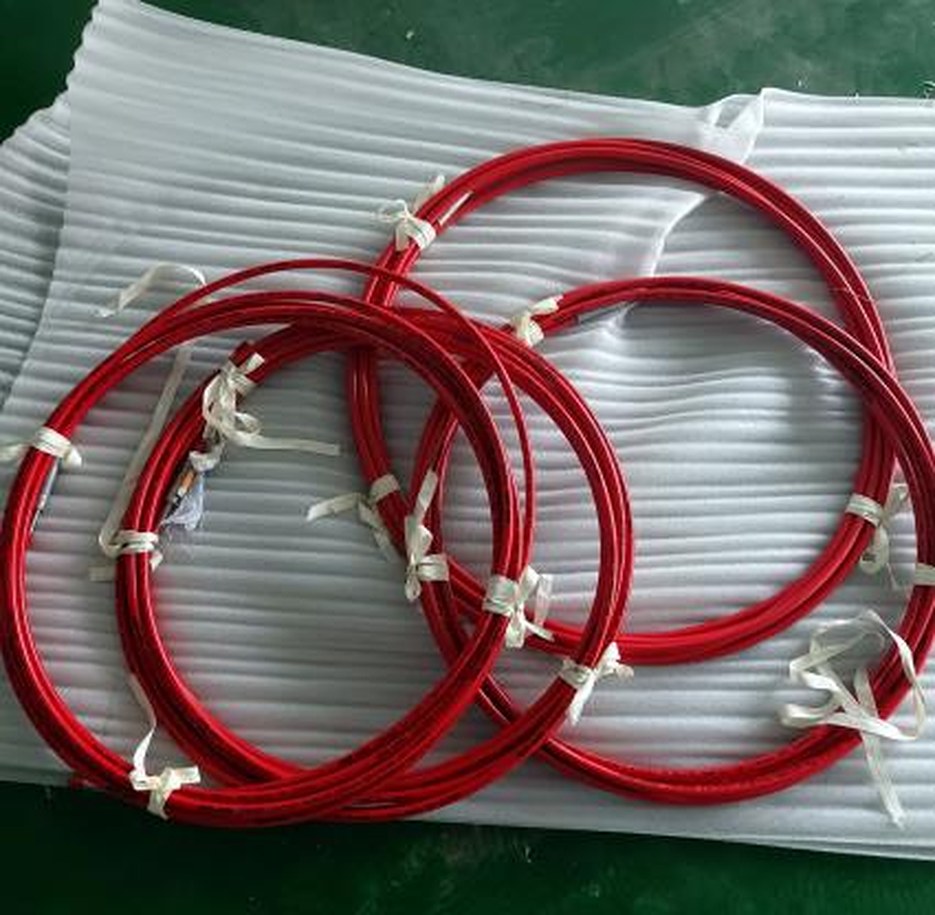

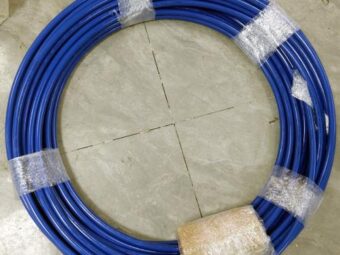

Класс давления рукава различается по цвету оболочки: рукава классов до 2000 бар — синие,
класса 2800 бар — оранжевые. Маркировка позволяет отличить пики разных классов на рабочем
месте, где одновременно применяются оба.
Применимость к установкам
| Установка | Давление · подача | Применимость |
|---|---|---|
| PINFL 200/1000 | 1000 бар · до 200 л/мин | Классы 1100, 1500, 2000 и 2800 бар |
| PINFL 138/1500 | 1500 бар · до 138 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 80/1500 | 1500 бар · до 80 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 63/2800 | 2800 бар · до 63 л/мин | Класс 2800 бар; класс 2000 бар — только при рабочем давлении не выше 2000 бар |
| PINFL 40/2800 | 2800 бар · до 40 л/мин | Класс 2800 бар; класс 2000 бар — только при рабочем давлении не выше 2000 бар |
| PINFL 180/600 | 600 бар · до 180 л/мин | Классы 1100, 1500, 2000 и 2800 бар |
| PINFL 158/800 | 800 бар · до 158 л/мин | Классы 1100, 1500, 2000 и 2800 бар |
| PINFL 16,5/1000 | 1000 бар · до 16,5 л/мин | Классы 1100, 1500, 2000 и 2800 бар |
| PINFL 50/1100 | 1100 бар · до 50 л/мин | Классы 1100, 1500, 2000 и 2800 бар |
| PINFL 23/1500 | 1500 бар · до 23 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 32/1500 | 1500 бар · до 32 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 70/1500 | 1500 бар · до 70 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 108/1500 | 1500 бар · до 108 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 200/1500 | 1500 бар · до 200 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 240/1500 | 1500 бар · до 240 л/мин | Классы 1500, 2000 и 2800 бар; класс 1100 бар — только при рабочем давлении не выше 1100 бар |
| PINFL 70/2000 | 2000 бар · до 70 л/мин | Классы 2000 и 2800 бар |
| PINFL 45/2800 | 2800 бар · до 45 л/мин | Класс 2800 бар; класс 2000 бар — только при рабочем давлении не выше 2000 бар |
Класс давления пики должен быть не ниже рабочего давления, с которым
ведутся работы.
Рекомендации по обеспечению ресурса
Ресурс рукава определяется числом циклов нагружения и радиусом изгиба: наибольший ресурс
достигается при работе без резких перегибов у концевой арматуры и при хранении пики в бухте
номинального диаметра. Для продолжительной работы на номинальных 2800 бар предусмотрено
усиленное исполнение с рабочим давлением рукава 3010 бар. Разрыв рукава под давлением —
отдельный источник травм: применяются
чехол,
противовзрывная сетка и страховочный строп.
