Насосы для каналопромывочной техники

Гидродинамическая прочистка канализации выполняется при 100–230 бар. Насос этого класса работает в обратном моечному сочетании величин: давление умеренное, подача большая — 100–500 л/мин. Давление размывает отложение, подача создаёт реактивную тягу, протаскивающую рукав по трубе, и выносит размытый ил и песок к колодцу. Конкретное сочетание выбирается по масштабу сети и характеру отложений.

Соотношением подачи и давления. Моечные применения работают при 150–350 бар с расходом 12–72 л/мин: струя снимает загрязнение с поверхности. Каналопромывка — обратная пара величин: 100–230 бар при 100–500 л/мин. В трубе давление лишь размывает отложение, а основную работу — протаскивание рукава и вынос ила к колодцу — выполняет масса воды. Поэтому аппарат моечного класса прочистку коллектора не выполняет независимо от его максимального давления.

Применяются форсунки с передними и задними соплами: задние создают реактивную тягу, протаскивающую рукав по трубе, передние струи размывают отложение. Отраслевая номенклатура насчитывает двенадцать типов — от торпеды для дальней протяжки до корнереза по вросшим корням. Серийно выпускаются три струйные головки без подвижных частей, остальная оснастка комплектуется по согласованию. И тяга, и вынос размытого ила определяются расходом, поэтому в этой задаче литры важнее бар.

По масштабу объекта: чем крупнее сеть, тем больше требуется литров. Общий рабочий диапазон сегмента — 100–500 л/мин при 100–230 бар; нижняя часть закрывает мелкие сети, верхняя — магистральные коллекторы. Наиболее распространённая в комплектации каналопромывочных машин рабочая точка — 215 л/мин при 160–230 бар. Окончательный выбор согласуется со сборщиком машины: подача ограничена мощностью, снимаемой с коробки отбора мощности шасси.

Работа при отрицательных температурах ограничена замерзанием воды, а не самим насосом. Вода одновременно смазывает и охлаждает пару «плунжер — уплотнение», поэтому лёд во всасывающей линии или в гидравлической части означает работу без потока, а она разрушает уплотнения, сёдла и клапаны за считаные секунды. Наибольший ресурс достигается, если после смены контур, бак и рукава опорожняют. Температура воды на входе — до 40 °C длительно и до 60 °C кратковременно, не более часа; подогрев воды не предусмотрен.

Ресурс определяется прежде всего чистотой воды и режимом работы. Взвешенный песок затягивается в зазор между плунжером и уплотнением и работает там абразивом, а мутный поток эродирует сёдла клапанов даже тогда, когда уплотнения ещё держат. Наибольший ресурс достигается при подготовке воды фильтрацией до входа в насос и при умеренной скорости скольжения плунжера: износ растёт от неё примерно квадратично, поэтому при сменной работе выгоднее меньшие обороты вала.

Нет. Штатная среда серийного насоса — вода; подача реагентов через гидравлическую часть не предусмотрена. Растворители и химические составы требуют отдельного исполнения проточной части и уплотнений и прорабатываются проектно, а не как опция к машине. Химические средства прочистки подают отдельным оборудованием, минуя насос высокого давления. Среда, отличная от воды, согласуется до поставки.

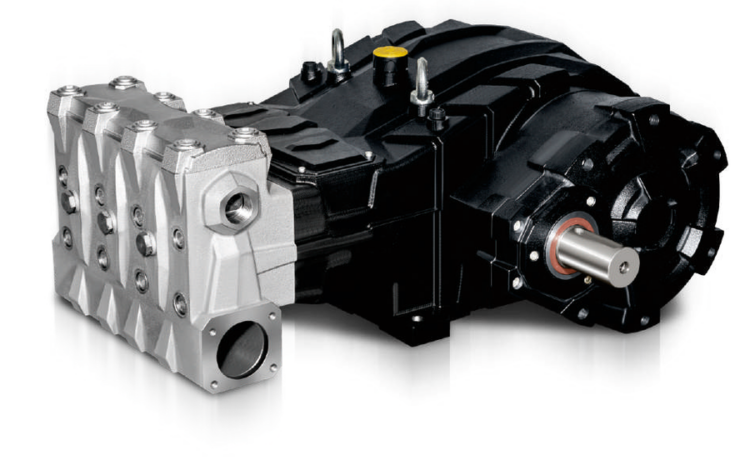

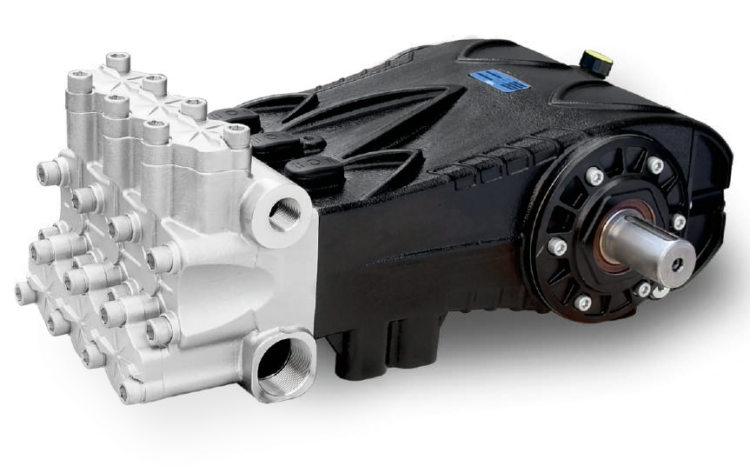

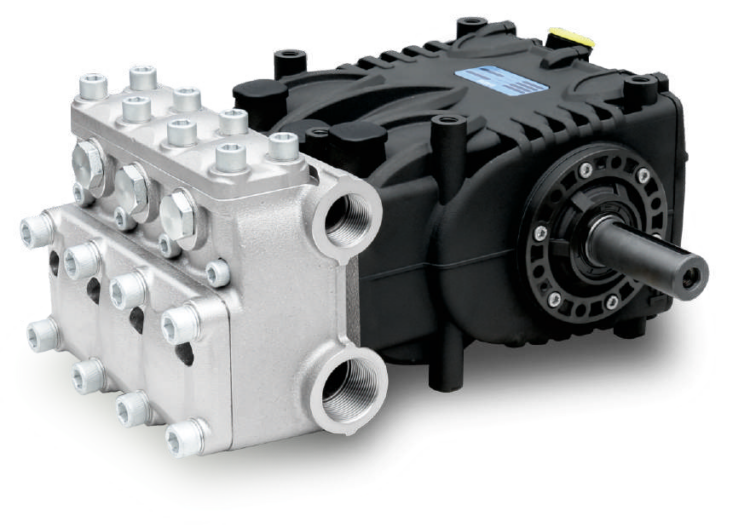

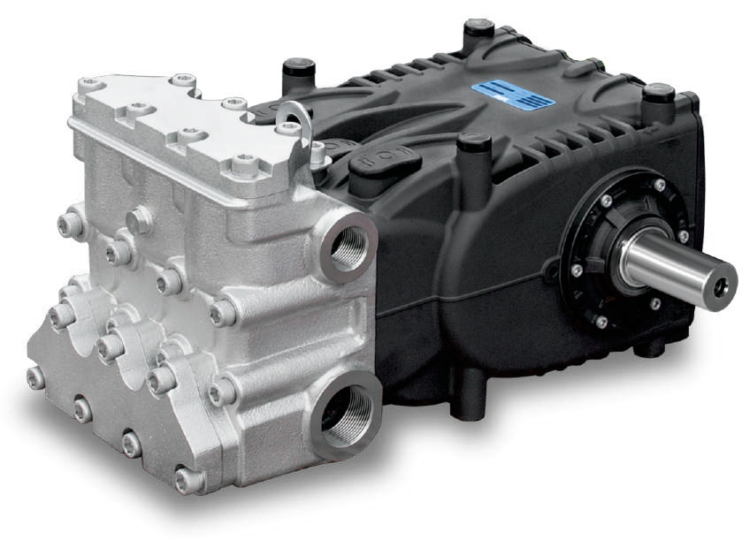

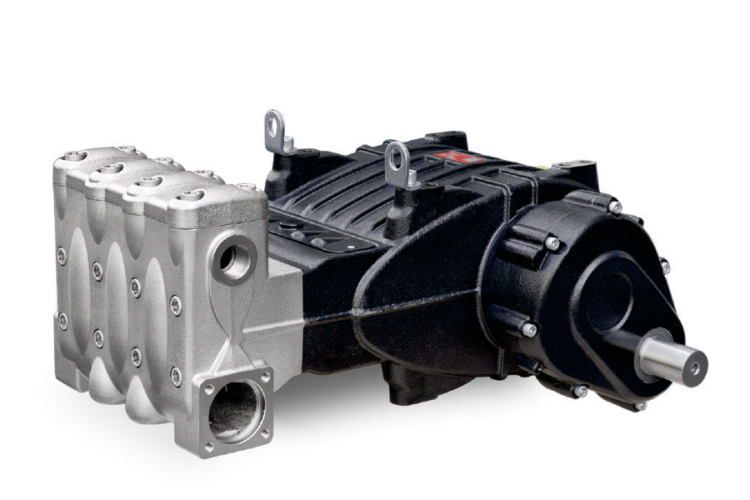

Насос трёхплунжерный, приводится от двигателя шасси через коробку отбора мощности и редуктор. Расход равен подаче за оборот, умноженной на обороты вала, то есть задаётся оборотами двигателя и передаточным числом; давление в эту формулу не входит — оно устанавливается сопротивлением тракта и ограничено моментом привода и паспортом гидравлической части. Прикрытие выхода подачу не уменьшает: давление растёт до срабатывания предохранительного клапана.

Фильтрация выполняется ступенями до входа: грубая очистка в баке, тонкая непосредственно перед всасом. Наибольший вред наносят частицы 20–150 мкм — они как раз того калибра, чтобы защемиться между плунжером и уплотнением и работать резцом по обеим деталям. Частицы крупнее примерно 200 мкм уплотнение в основном отбрасывает, мельче примерно 5 мкм проходят насквозь без зацепления. Отсюда следствие: измельчать абразив бесполезно, это переносит его в самое опасное окно.

Средняя скорость плунжера v = 2·S·n/60 — главный фактор износа уплотнений, причём износ растёт от неё примерно квадратично. Ориентиры по нормированию: 0,8–1,2 м/с — непрерывная работа с максимальным ресурсом, 1,2–1,5 м/с — стандартный режим, 1,5–1,8 м/с — форсированный, с сокращённым межсервисным интервалом. Большее передаточное число редуктора снижает обороты и скорость скольжения: подача уменьшается, ресурс растёт. Нижняя граница — минимальные обороты серии, при смазке разбрызгиванием от 100 до 600 об/мин.
