Назначение
Управление подачей воды оператором на рабочем месте при внутритрубной очистке и ручной
струйной обработке. Оператор работает с пикой или пистолетом двумя руками, подача включается и
отключается ногой; при снятии усилия с педали магистраль разгружается.
Конструктивные особенности
- картриджное исполнение клапана — замена картриджа выполняется на объекте и занимает порядка
30 секунд; - металлический кожух закрывает клапан и присоединения от механических повреждений;
- двухкрылая конструкция основания защищает фитинги высокого давления от повреждения и от
нагрузки на резьбу; - присоединения входа и выхода выполнены со сменными уплотнениями вместо прямого контакта
металла по металлу — изнашивается уплотнение, а не присоединительные поверхности; - все детали, работающие под давлением, изготовлены из нержавеющей стали; основание
оцинковано; - диффузор на резьбовом присоединении обеспечивает сброс либо возврат переливаемой воды в

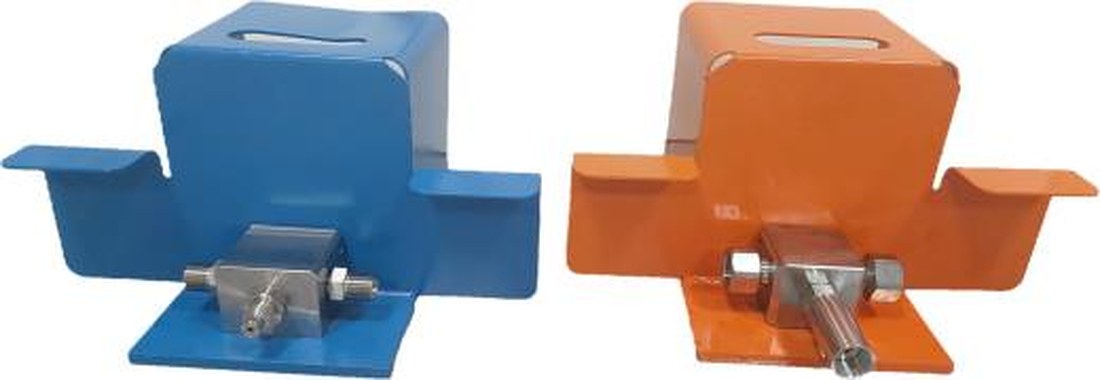

систему; - цветовая маркировка класса давления: синий корпус — исполнение до 1379 бар, оранжевый — до
2758 бар.
Технические характеристики и артикулы
| Исполнение | Артикул | Присоединение вход/выход | Расход, л/мин | Максимальное давление, бар | Габариты В×Ш×Г, см | Масса, кг |
|---|---|---|---|---|---|---|
| Исполнение I | FV-1379-I | Порт высокого давления, внутренняя резьба | 114–133 | 1379 | 23 × 43 × 24 | 14 |
| Исполнение II | FV-1379-II | 3/4″ MP, внутренняя резьба | 189 | 1379 | 23 × 43 × 24 | 14 |
| Исполнение III | FV-2758-III | Порт сверхвысокого давления, внутренняя резьба |
170 | 2758 | 20 × 38 × 32 | 14 |
В таблицах приведены присоединительные резьбы базового исполнения — это не полный перечень. Изделие может быть поставлено с другой присоединительной резьбой либо состыковано с имеющейся оснасткой через переходник.
Применимость к установкам
| Установка | Давление · подача | Применимость |
|---|---|---|
| PINFL 200/1000 | 1000 бар · до 200 л/мин | Все исполнения по давлению; подача установки превышает расход любого исполнения — поток распределяется между постами либо подача снижается оборотами привода |
| PINFL 138/1500 | 1500 бар · до 138 л/мин | Исполнение III по давлению; исполнения I и II — только при рабочем давлении не выше 1379 бар |
| PINFL 80/1500 | 1500 бар · до 80 л/мин | Исполнение III по давлению; исполнения I и II — только при рабочем давлении не выше 1379 бар |
| PINFL 63/2800 | 2800 бар · до 63 л/мин | Исполнение III — при рабочем давлении не выше 2758 бар; исполнения I и II неприменимы |
| PINFL 40/2800 | 2800 бар · до 40 л/мин | Исполнение III — при рабочем давлении не выше 2758 бар; исполнения I и II неприменимы |
По давлению. Класс педали 1379 бар ниже номинала установок класса
1500 бар, класс 2758 бар — ниже номинала 2800 бар. В этих случаях работа с педалью допускается
только при рабочем давлении, не превышающем паспортное значение педали.
По расходу. Через одну педаль не должен проходить расход выше паспортного: 114–133 л/мин
для исполнения I, 189 л/мин для исполнения II, 170 л/мин для исполнения III.
Рекомендации по обеспечению ресурса
Сменные уплотнения присоединений и картридж клапана — расходные элементы; их замена
восстанавливает работоспособность педали без демонтажа магистрали. Рекомендуется иметь запасной
картридж и комплект уплотнений на объекте: замена картриджа занимает порядка 30 секунд и не
требует специальной оснастки.
