Назначение
Очистка внутренних поверхностей резервуаров, реакторов, ёмкостного оборудования и цистерн без
входа человека в аппарат. Головка вводится через технологический люк на штанге и обеспечивает
полное покрытие внутренней поверхности.
Технические характеристики
| Максимальное рабочее давление | 1500 бар |
|---|---|
| Диапазон расхода | 37–302 л/мин |
| Число сопловых вставок | 2 шт |
| Резьба сопловых вставок | 1/4 NPT |
| Входное присоединение | 1-1/8″ или M24×1,5 |
| Частота вращения | регулируемая |
| Длина | 70 см |
| Ширина | 8 см |
| Масса | 15 кг |
| Артикул | TC-1500-3D |
Принцип действия и особенности

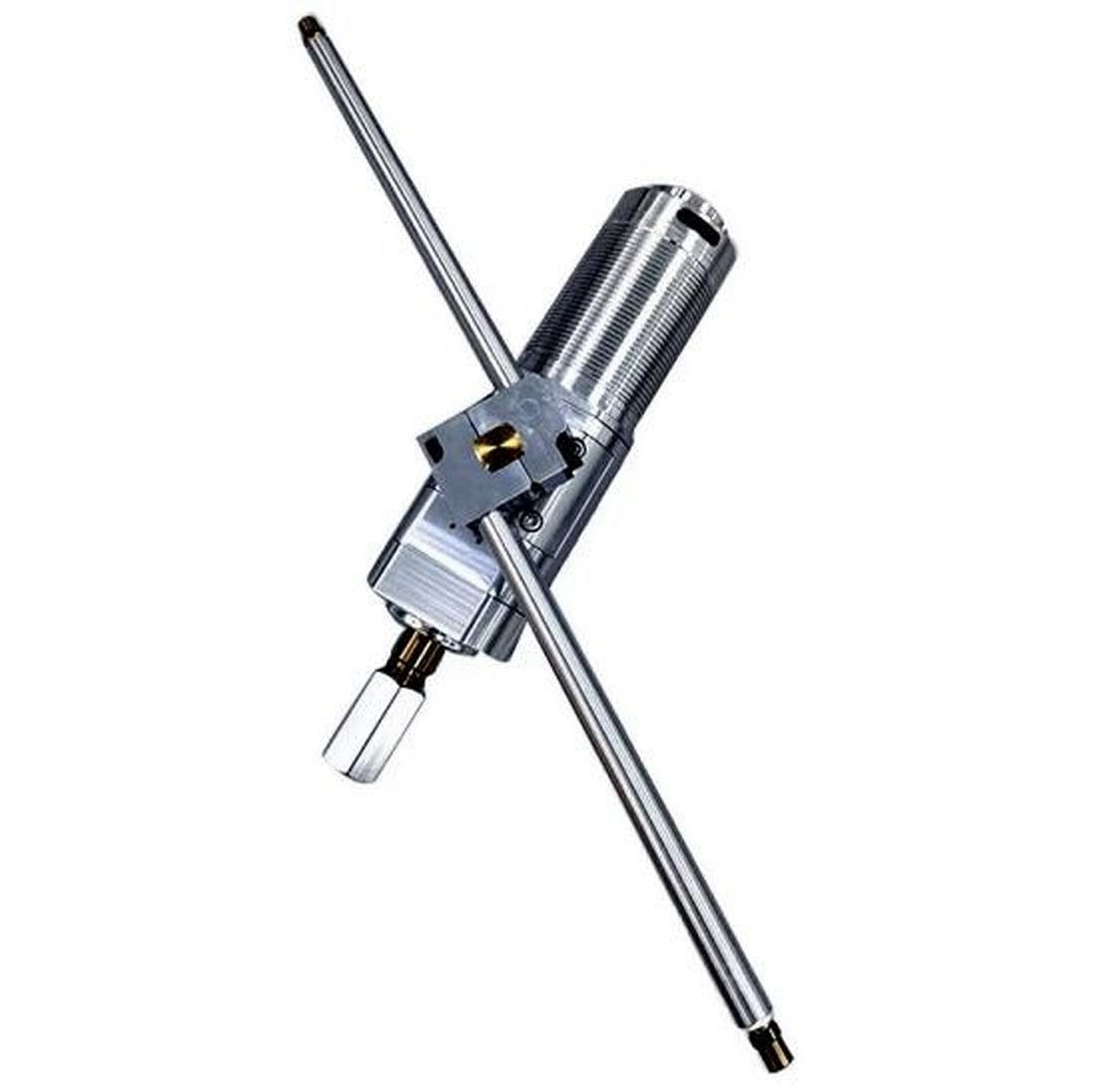

- корпус головки и выносное сопло вращаются в разных плоскостях — за счёт сложения двух
вращений струя последовательно проходит всю внутреннюю поверхность аппарата на 360°; - компактные габариты позволяют вводить головку через штатные люки большинства ёмкостей и
аппаратов; - при касании выносным соплом внутренних конструкций или препятствий вращение
останавливается — механизм привода защищён от повреждения; - внутренний тракт спроектирован на минимальные потери давления, что повышает силу удара
струи; - частота вращения регулируется — режим подбирается под характер отложений;
- сменные сопловые вставки и присоединительные переходники позволяют согласовать головку с
установками разных классов давления и подачи.
Сменные сопловые вставки
| Принадлежность | Артикул | Описание |
|---|---|---|
| Вставка сопловая | TC-1500-3D-INS | Диаметр отверстия 0,1–1,1 мм; резьба 1/4 NPT |
Расход и сила удара струи задаются диаметром соплового отверстия: вставки подбираются под
подачу установки и характер отложений.
Применимость к установкам
| Установка | Давление · подача | Применимость |
|---|---|---|
| PINFL 200/1000 | 1000 бар · до 200 л/мин | Применима: подача укладывается в рабочий диапазон головки |
| PINFL 138/1500 | 1500 бар · до 138 л/мин | Применима |
| PINFL 80/1500 | 1500 бар · до 80 л/мин | Применима |
| PINFL 63/2800 | 2800 бар · до 63 л/мин | Неприменима: номинальное давление установки превышает предельное давление головки |
| PINFL 40/2800 | 2800 бар · до 40 л/мин | Неприменима по той же причине |
Одна головка принимает подачу от 37 до 302 л/мин, поэтому на установках классов 1000 и
1500 бар распределение потока между постами не требуется — вся подача направляется в головку.
Рекомендации по обеспечению ресурса
Наибольший ресурс механизма вращения достигается при плавном выводе на режим и при работе с
отфильтрованной водой. Сопловые вставки — расходный элемент; рекомендуется иметь запасной
комплект вставок под применяемые диаметры отверстий.
