Назначение

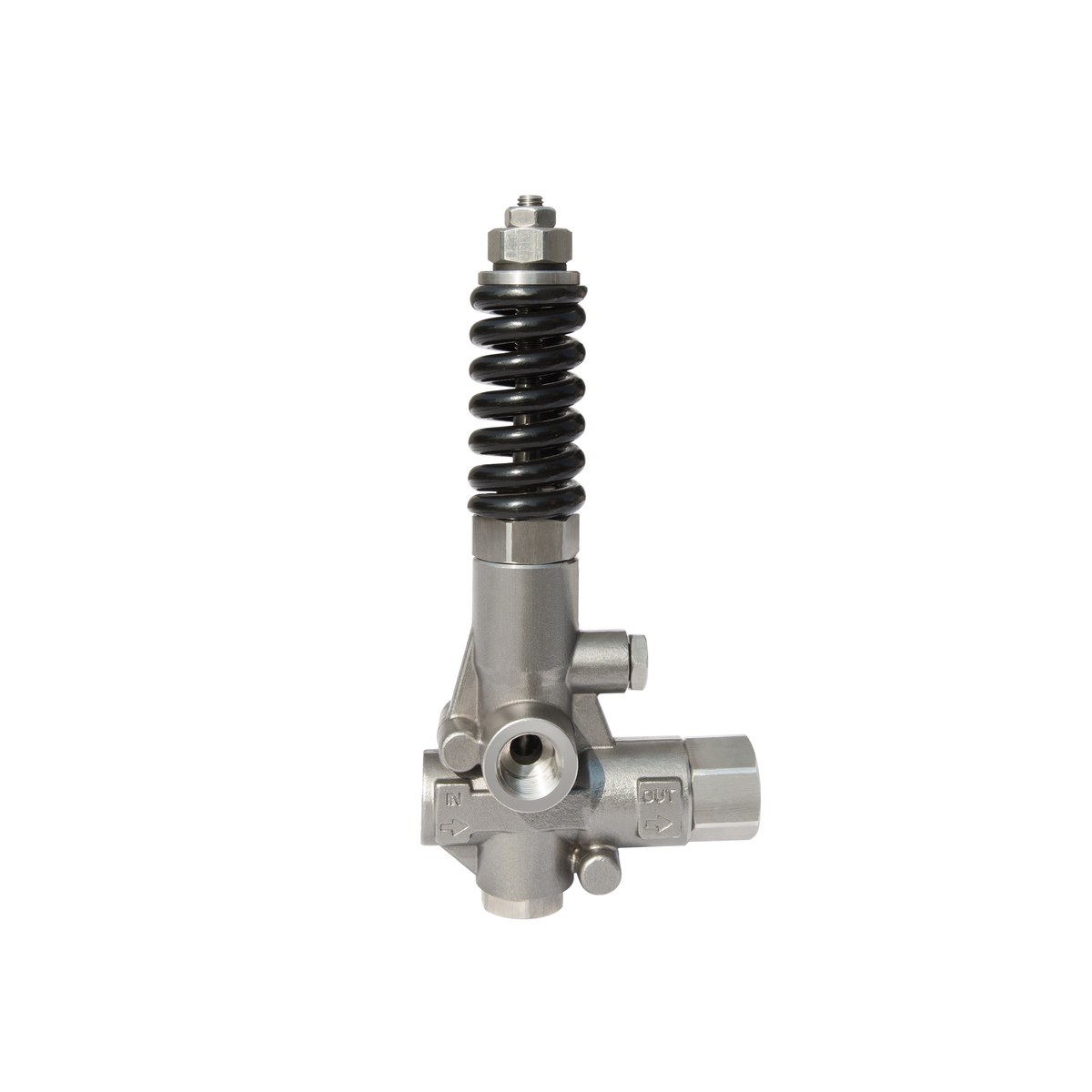

Регулятор рассчитан на 800 бар и пропускает 80 л/мин. Пружина вынесена наружу
и не закрыта кожухом: узел меньше греется, а температура среды допускается до 95 °C —
на пять градусов выше, чем у остальной арматуры линейки.
Три присоединения G1/2 — вход, выход и байпас — расположены на разных гранях корпуса,

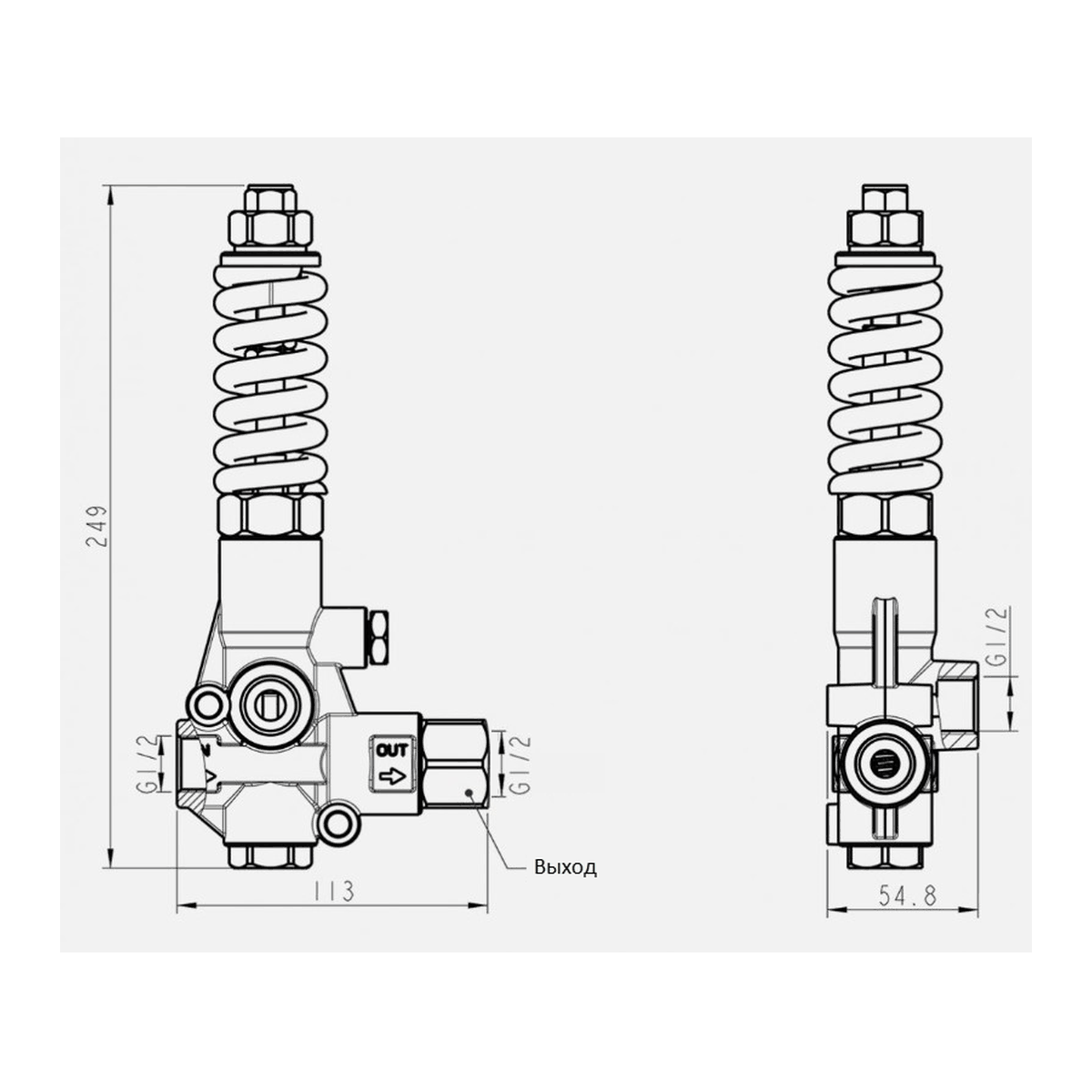

что упрощает разводку жёстких трубок. Масса 2,25 кг при габаритах 113 × 54,8 × 249 мм.
Технические характеристики
| Номинальное давление | 800 бар |
|---|---|
| Максимальное давление | 880 бар |
| Диапазон настройки | 50–800 бар |
| Номинальный расход | 80 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 95 °C |
| Масса | 2,25 кг |
| Габариты | 113 × 54,8 × 249 мм |
Присоединения
| Вход (IN) | G1/2 |
|---|---|
| Выход (OUT) | G1/2 |
| Байпас (BY-PASS) | G1/2 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 70A-28-H1-G — 800 бар, 71 л/мин | 800 бар | 71 л/мин | один |
| Плунжерный насос PINFL 50A-22-H1-G — 800 бар, 40 л/мин | 800 бар | 40 л/мин | один |
| Плунжерный насос PINFL 40A-18-H1-G — 800 бар, 30 л/мин | 800 бар | 30 л/мин | один |
| Плунжерный насос PINFL 30B-16-H1 — 800 бар, 24.5 л/мин | 800 бар | 24,5 л/мин | один |
| Плунжерный насос PINFL 24A-1880-M1 — 800 бар, 18 л/мин | 800 бар | 18 л/мин | один |
| Плунжерный насос PINFL 30A-18-M1 — 600 бар, 28 л/мин | 600 бар | 28 л/мин | один |
| Плунжерный насос PINFL 75A-40-H1 — 800 бар, 158 л/мин | 800 бар | 158 л/мин | 2 параллельно |
| Плунжерный насос PINFL 50B-25-M1-G — 600 бар, 84.5 л/мин | 600 бар | 84,5 л/мин | 2 параллельно |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
