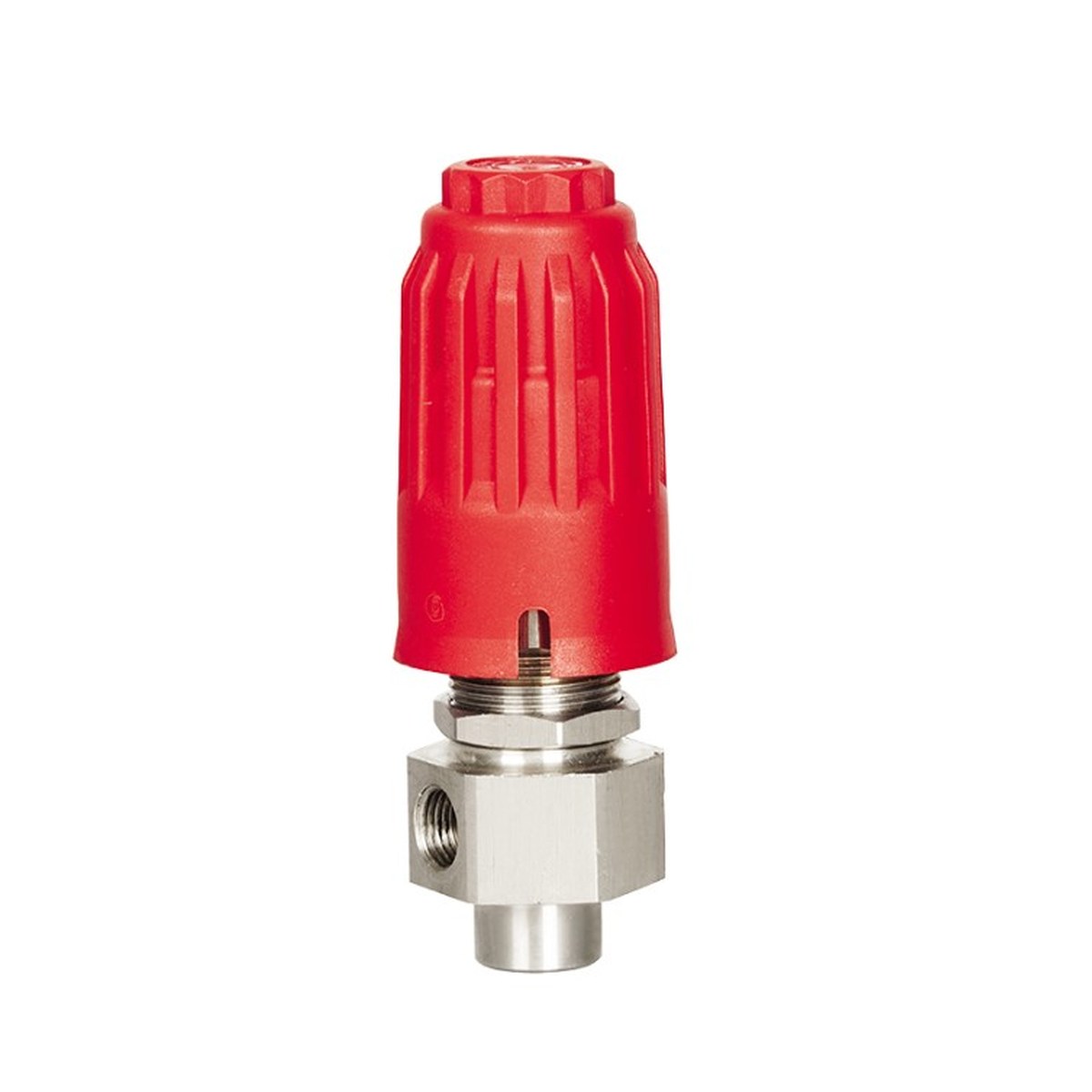

Назначение
Клапан врезается в линию нагнетания и сбрасывает воду в байпасный канал,
как только давление доходит до 110–120 бар. Настройка задаётся винтом под колпачком,
поэтому порог срабатывания подгоняется под конкретную схему обвязки.
Все три присоединения выполнены резьбой G1/4, а масса не доходит до килограмма —
клапан монтируется прямо на коллекторе поста, без выносного кронштейна. Пропускная
способность 20 л/мин соответствует насосным блокам и аппаратам небольшой подачи.
Технические характеристики
| Номинальное давление | 100 бар |
|---|---|
| Давление открытия | 110–120 бар |
| Диапазон настройки | 50–100 бар |
| Номинальный расход | 20 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Масса | 0,50 кг |

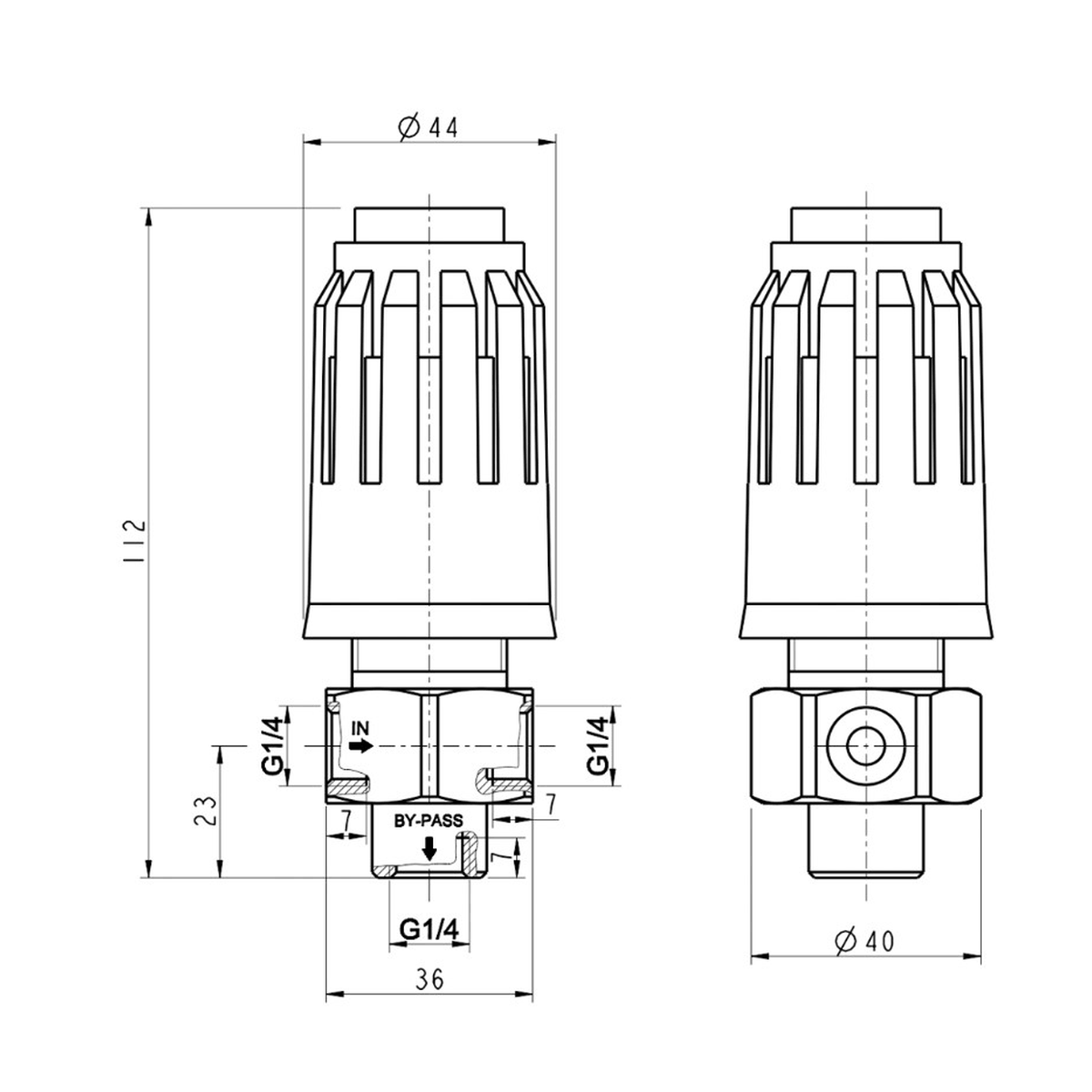

| Габариты | Ø44 × 112 мм (корпус 36 мм) |
Присоединения
| Вход (IN) | G1/4 |
|---|---|
| Выход (OUT) | G1/4 |
| Байпас (BY-PASS) | G1/4 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Где применяется
Класс 100 бар при расходе 20 л/мин — это защита отдельного поста или насосного
блока небольшой подачи, а не магистральной линии. Насосам каталога с подачей выше 20 л/мин
подбирают клапан следующего класса, например VS200 на 200 бар
и 200 л/мин.
Другие клапаны каталога
- Регулятор давления PINFL VK200 — 170 бар, 200 л/мин
- Предохранительный клапан PINFL VS200 — 200 бар, 200 л/мин
- Регулятор давления PINFL VB200 — 200 бар, 200 л/мин
- Предохранительный клапан PINFL LVS200 — 50–250 бар, 200 л/мин
Каталог предохранительной арматуры PINFL

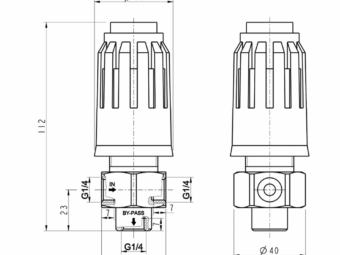

Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
