Назначение
Редукционный клапан держит на выходе давление ниже, чем в подающей линии,
и удерживает его при изменении расхода. Так от одного насоса запитываются посты,
которым нужны разные давления.

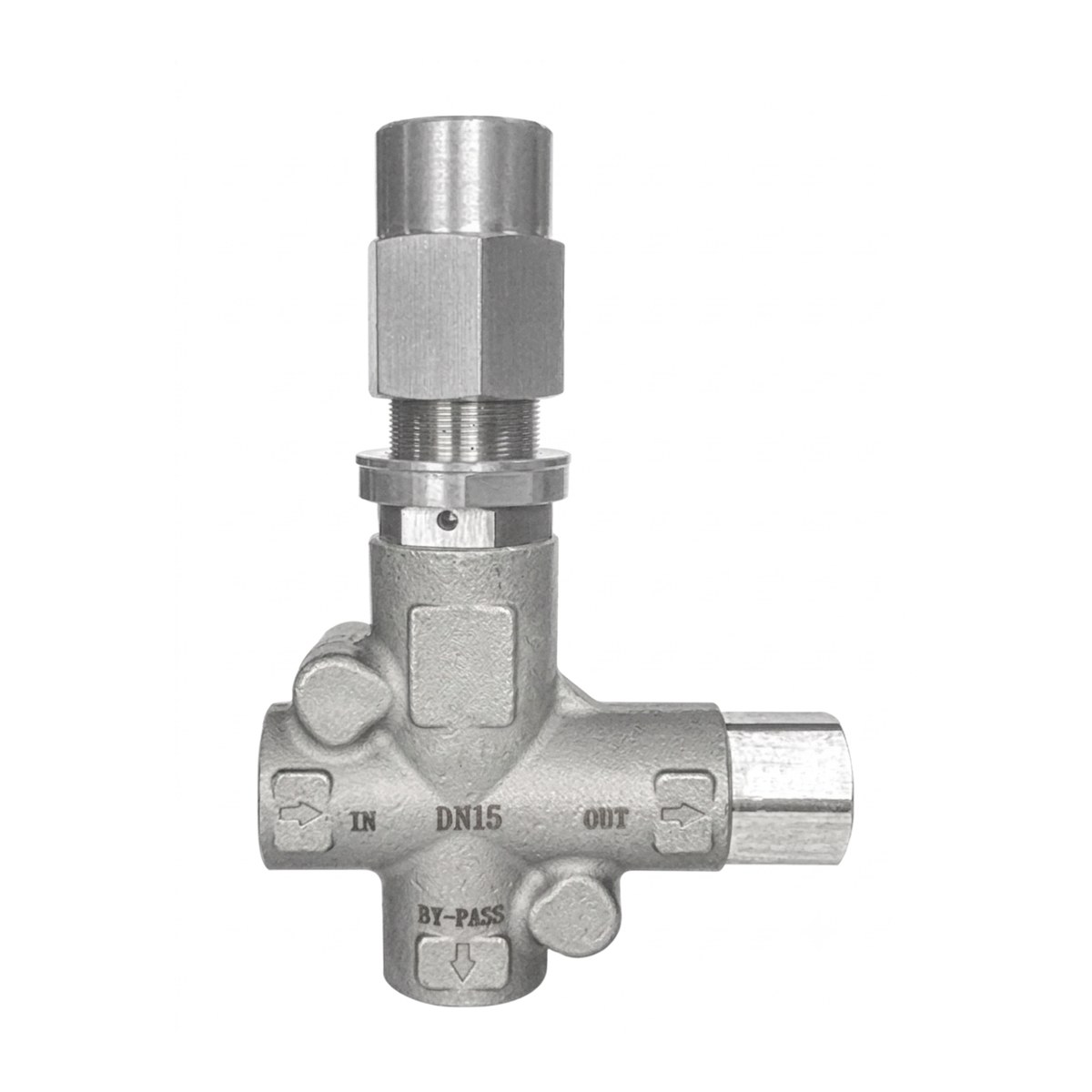

Корпус выполнен из стали 316L, поэтому среда допускается агрессивная, включая морскую воду.
Условный проход DN15, три присоединения G1/2 и два крепёжных отверстия Ø9 мм под
монтаж на панель. Пропускная способность — 80 л/мин при номинальных 500 барах.
Технические характеристики
| Номинальное давление | 500 бар |
|---|---|
| Максимальное давление | 550 бар |
| Диапазон настройки | 50–500 бар |
| Номинальный расход | 80 л/мин |
| Рабочая среда | Неагрессивные и агрессивные жидкости, включая морскую воду |
| Температура среды | 0 < t ≤ 90 °C |
| Материал | Нержавеющая сталь 316L |
| Масса | 1,24 кг |

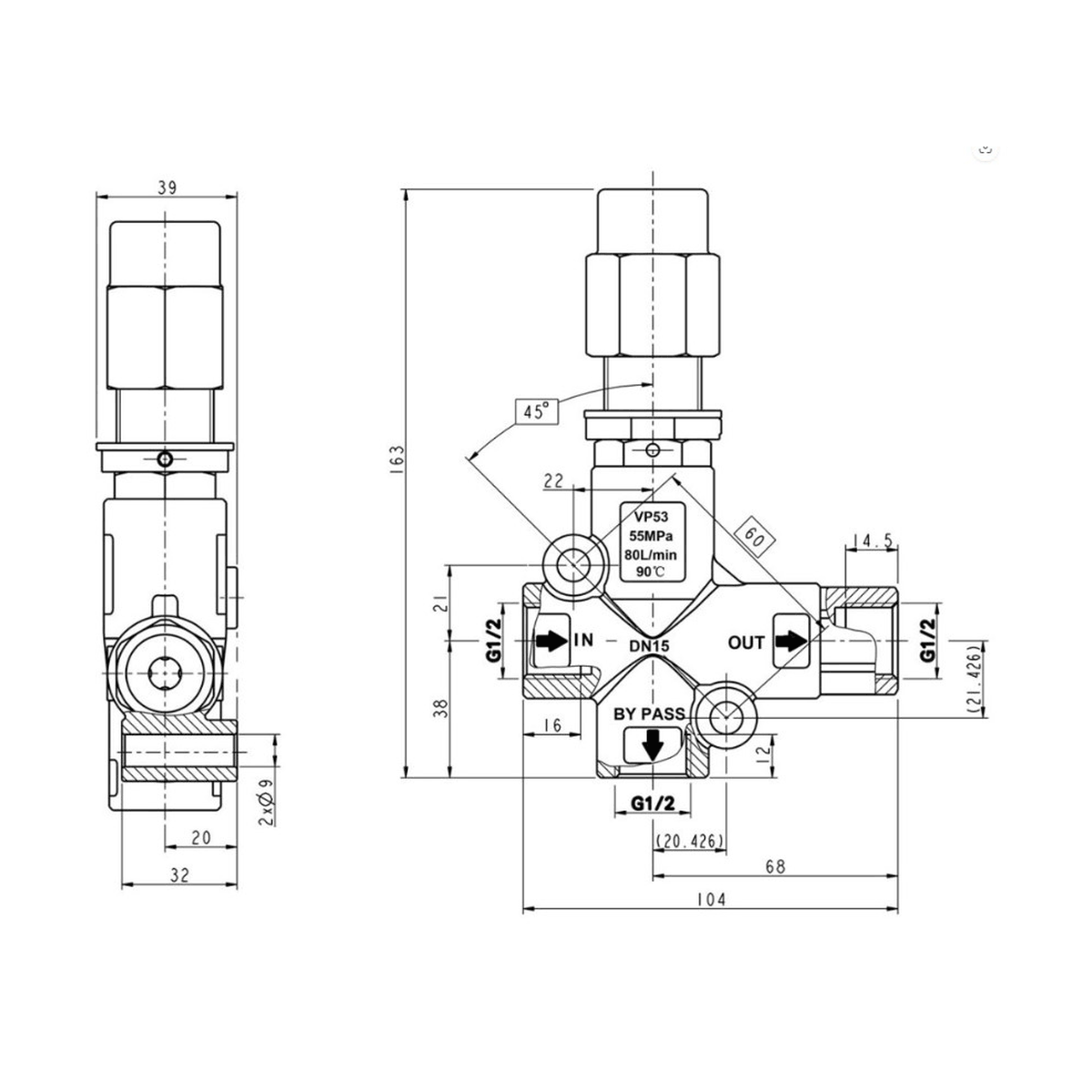

| Габариты | 163 × 104 мм, глубина 39 мм (корпус 32 мм) |
| Дополнительно | Условный проход DN15; два крепёжных отверстия Ø9 мм |
Присоединения
| Вход (IN) | G1/2 |
|---|---|
| Выход (OUT) | G1/2 |
| Байпас (BY-PASS) | G1/2 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Где применяется
По давлению и расходу исполнение повторяет VP53
и подходит тем же насосам. Разница в материале: корпус из стали 316L допускает агрессивные
среды и морскую воду, тогда как базовое исполнение рассчитано на пресную воду.
Другие клапаны каталога
- Регулятор давления PINFL VP53 — 500 бар, 80 л/мин
- Предохранительный клапан PINFL VS500 — 500 бар, 80 л/мин
- Предохранительный клапан PINFL VS660 — 600 бар, 60 л/мин
- Разгрузочный клапан PINFL LVB350 — 350 бар, 40 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
