Назначение
Класс 600 бар с пропускной способностью 60 л/мин занимает промежуток между
500-барным и 800-барным исполнениями линейки. В заводской настройке клапан открывается
при 660–720 бар, а винтом порог опускается до 50 бар.

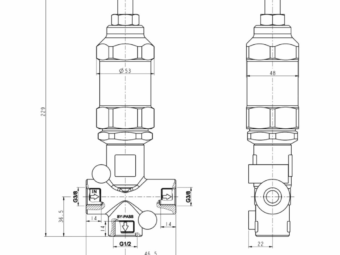

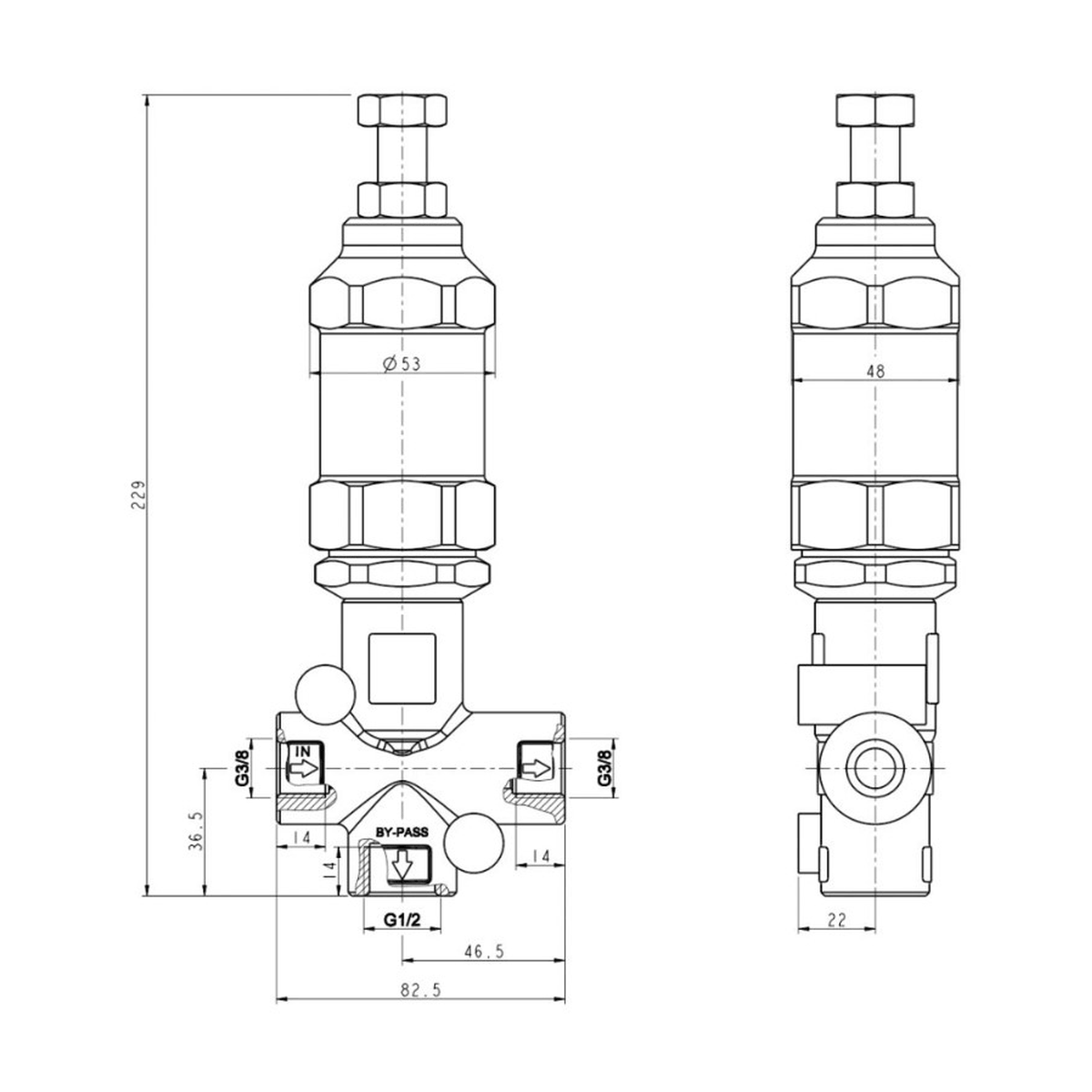

Корпус диаметром 53 мм несёт три присоединения: вход и выход G3/8 на противоположных
сторонах и байпасный канал G1/2 снизу. Такая схема позволяет включить клапан в разрыв
линии, а сброс увести отдельным рукавом в бак.
Технические характеристики
| Номинальное давление | 600 бар |
|---|---|
| Давление открытия | 660–720 бар |
| Диапазон настройки | 50–600 бар |
| Номинальный расход | 60 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Масса | 1,92 кг |
| Габариты | Высота 229 мм, Ø53 мм, ширина 82,5 мм |
Присоединения
| Вход (IN) | G3/8 |
|---|---|
| Выход (OUT) | G3/8 |
| Байпас (BY-PASS) | G1/2 |

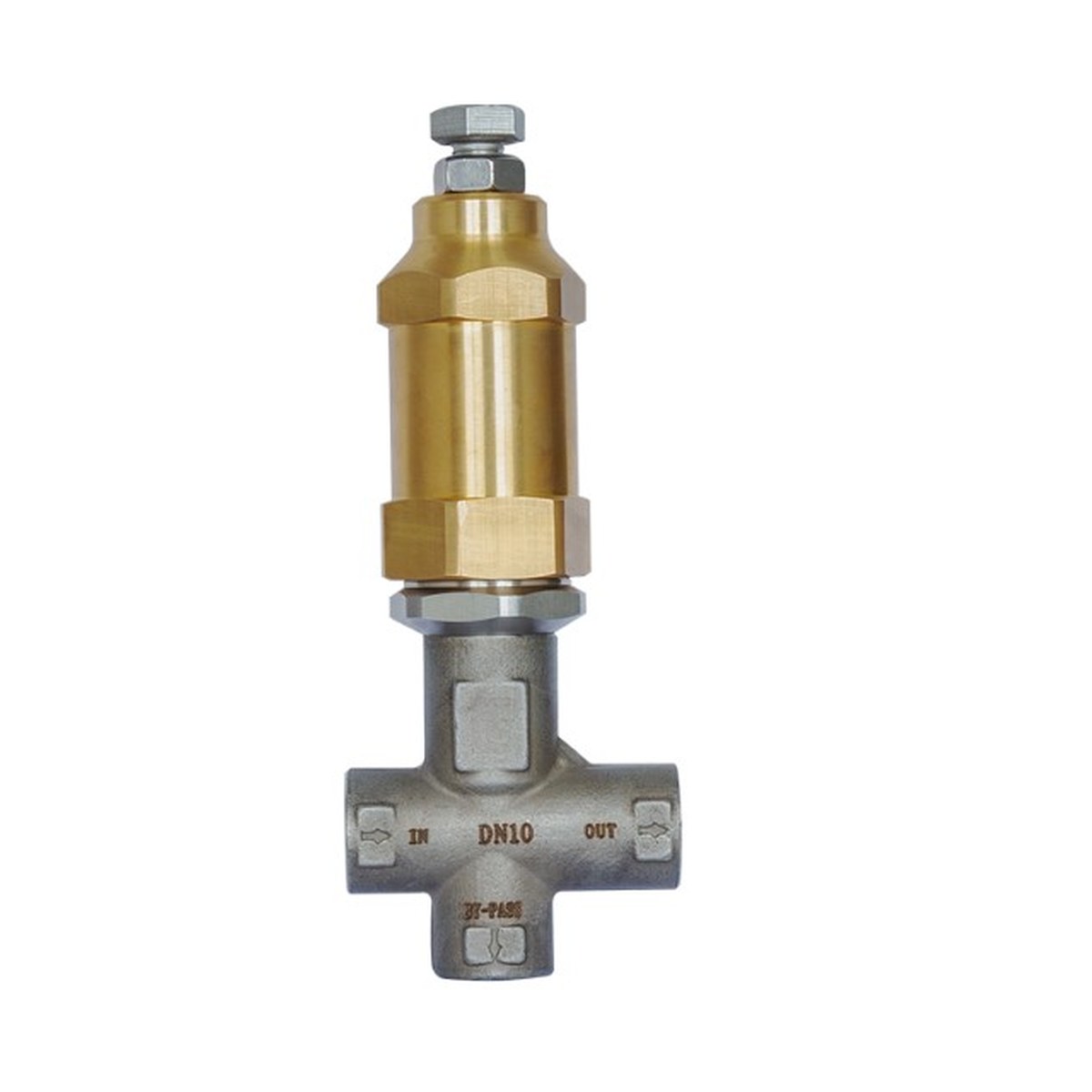

Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 40A-18-M1-G — 600 бар, 45.8 л/мин | 600 бар | 45,8 л/мин | один |
| Плунжерный насос PINFL 30A-18-M1 — 600 бар, 28 л/мин | 600 бар | 28 л/мин | один |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога
- Предохранительный клапан PINFL VS500 — 500 бар, 80 л/мин
- Редукционный клапан PINFL LVP53 — 500 бар, 80 л/мин
- Регулятор давления PINFL VP53 — 500 бар, 80 л/мин
- Предохранительный клапан PINFL VS850 — 800 бар, 100 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
