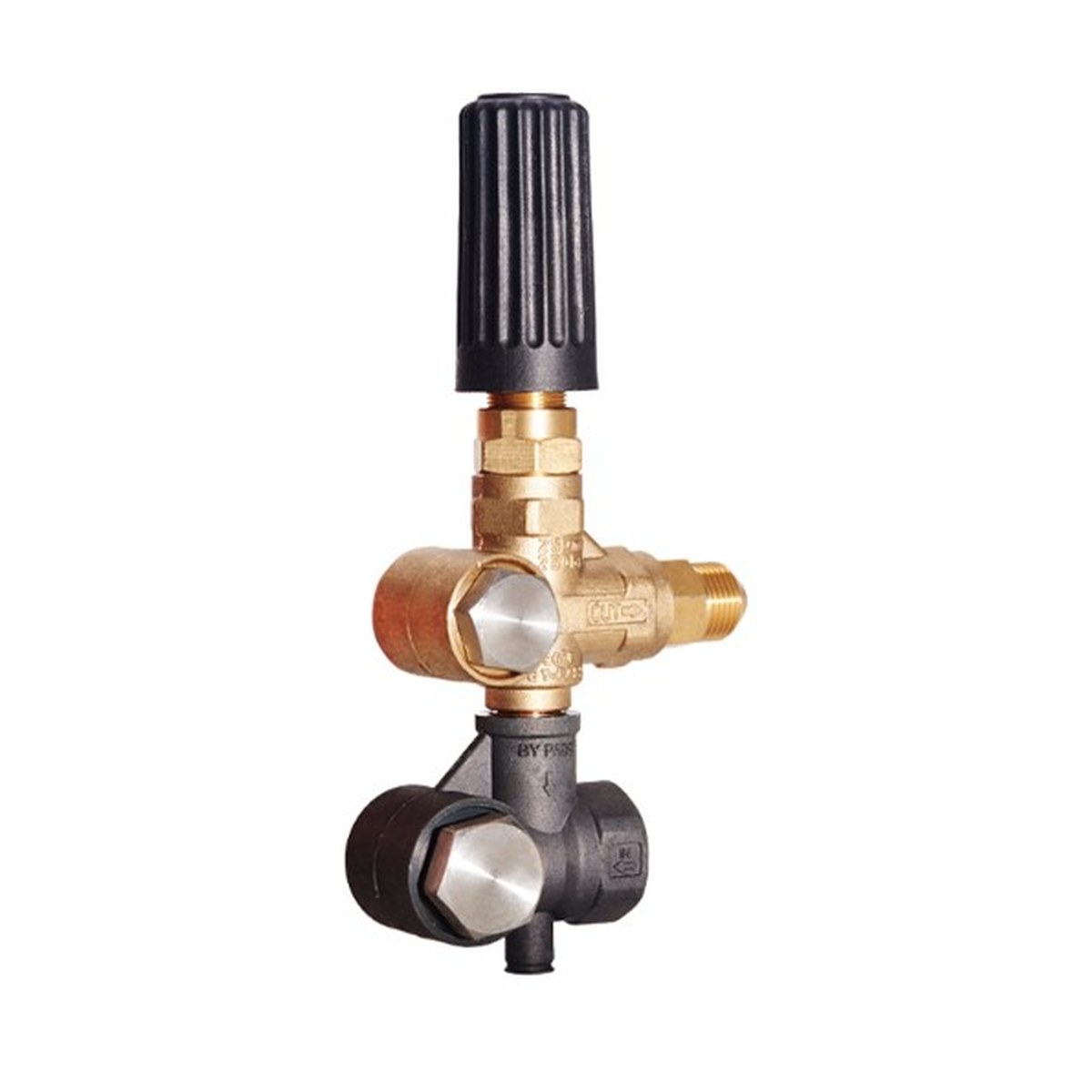

Назначение
Серия объединяет два исполнения одного корпуса: на 150 бар и на 250 бар.
Выбор делается по рабочему давлению линии, поскольку максимум для них разный —
170 и 280 бар соответственно.
Пропускная способность обоих исполнений 25 л/мин, то есть это регулятор для поста
или отдельного инструмента, а не для главной линии. Выход выполняется резьбой M18×1,5,
по запросу — G3/8 или M22×1,5.
Технические характеристики
| Номинальное давление | 150 / 250 бар |
|---|---|
| Максимальное давление | 170 / 280 бар |
| Диапазон настройки | 50–150 и 50–250 бар |
| Номинальный расход | 25 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |

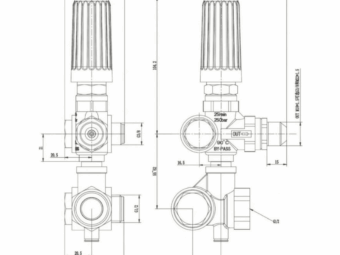

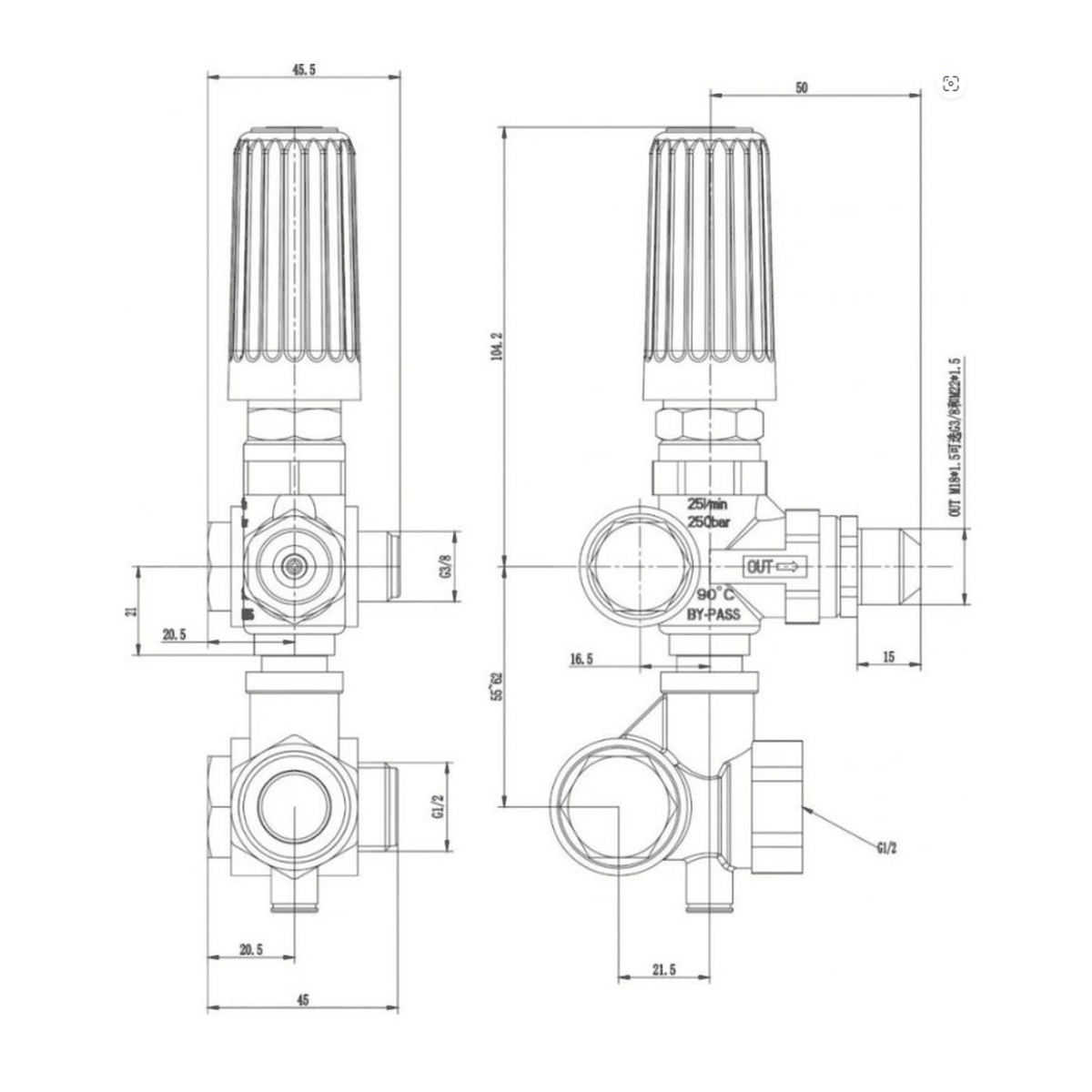

| Габариты | Исполнение низкого давления 45,5 × 104,2 мм; высокого давления — ширина 50 мм |
| Маркировка на корпусе | 25 л/мин · 250 бар · 90 °C |
Присоединения
| Вход (IN) | G1/2 |
|---|---|
| Выход (OUT) | M18×1,5; опционально G3/8 или M22×1,5 |
| Байпас (BY-PASS) | G1/2 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос высокого давления PINFL IB1525 (с полым валом) | 250 бар | 15 л/мин | один |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога
- Предохранительный клапан PINFL LVS200 — 50–250 бар, 200 л/мин
- Предохранительный клапан PINFL VS270 — 270 бар, 20 л/мин
- Регулятор давления PINFL VB200 — 200 бар, 200 л/мин
- Регулятор давления PINFL VRP450 механический — 300 бар, 450 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
