Назначение

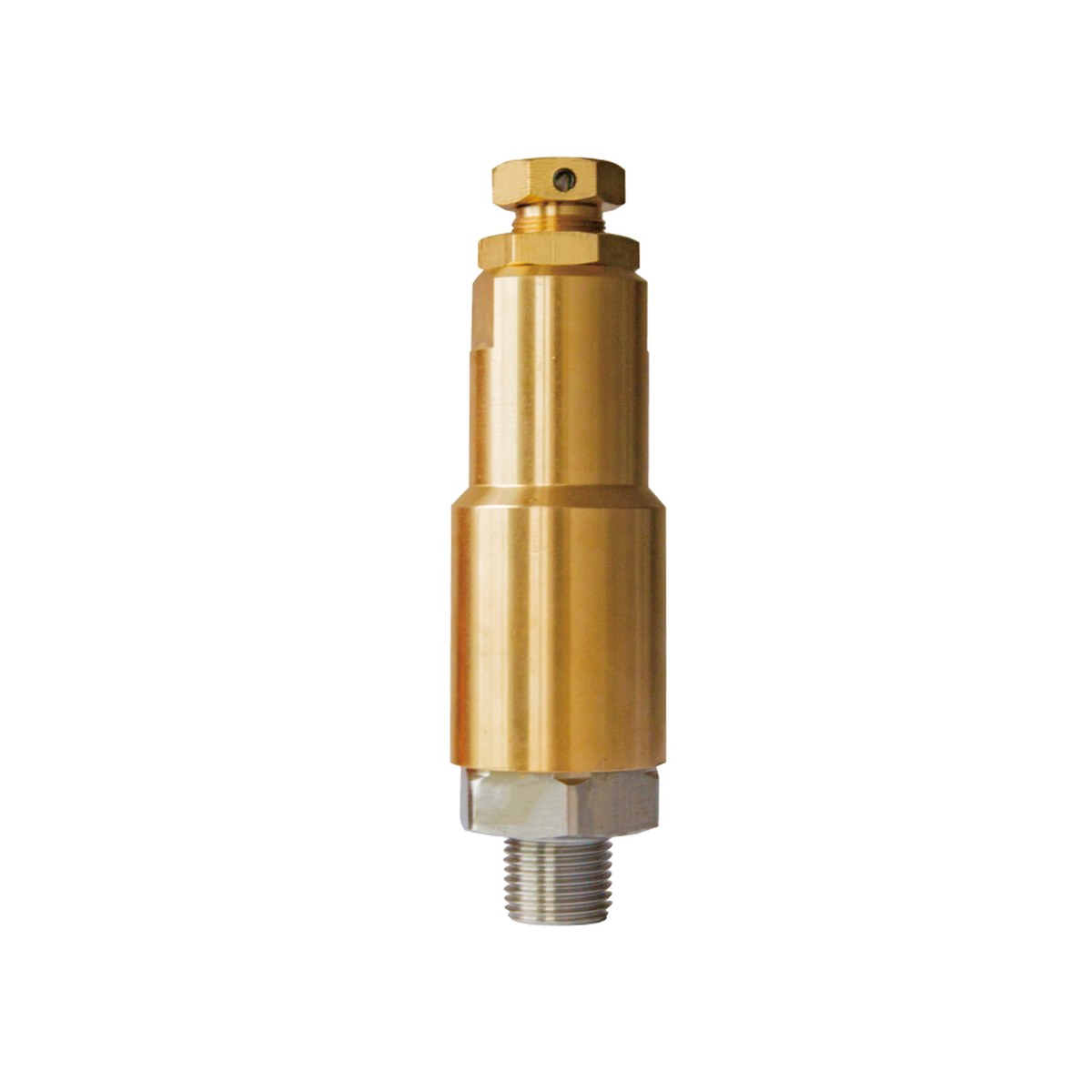

Исполнение VS850B рассчитано на 800 бар и пропускает 100 л/мин — наибольший расход
среди предохранительных клапанов линейки в этом классе давления. В заводской настройке клапан открывается
при 880–960 бар, а винтом порог опускается до 50 бар.
Вход выполняется резьбой G1/2 или G3/8 — исполнение уточняется при заказе,
поскольку присоединение задаётся обвязкой конкретной установки. Сброс выводится
радиальным каналом корпуса.
Технические характеристики
| Исполнение | VS850B |
|---|---|
| Номинальное давление | 800 бар |
| Давление открытия | 880–960 бар |
| Диапазон настройки | 50–800 бар |
| Номинальный расход | 100 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |

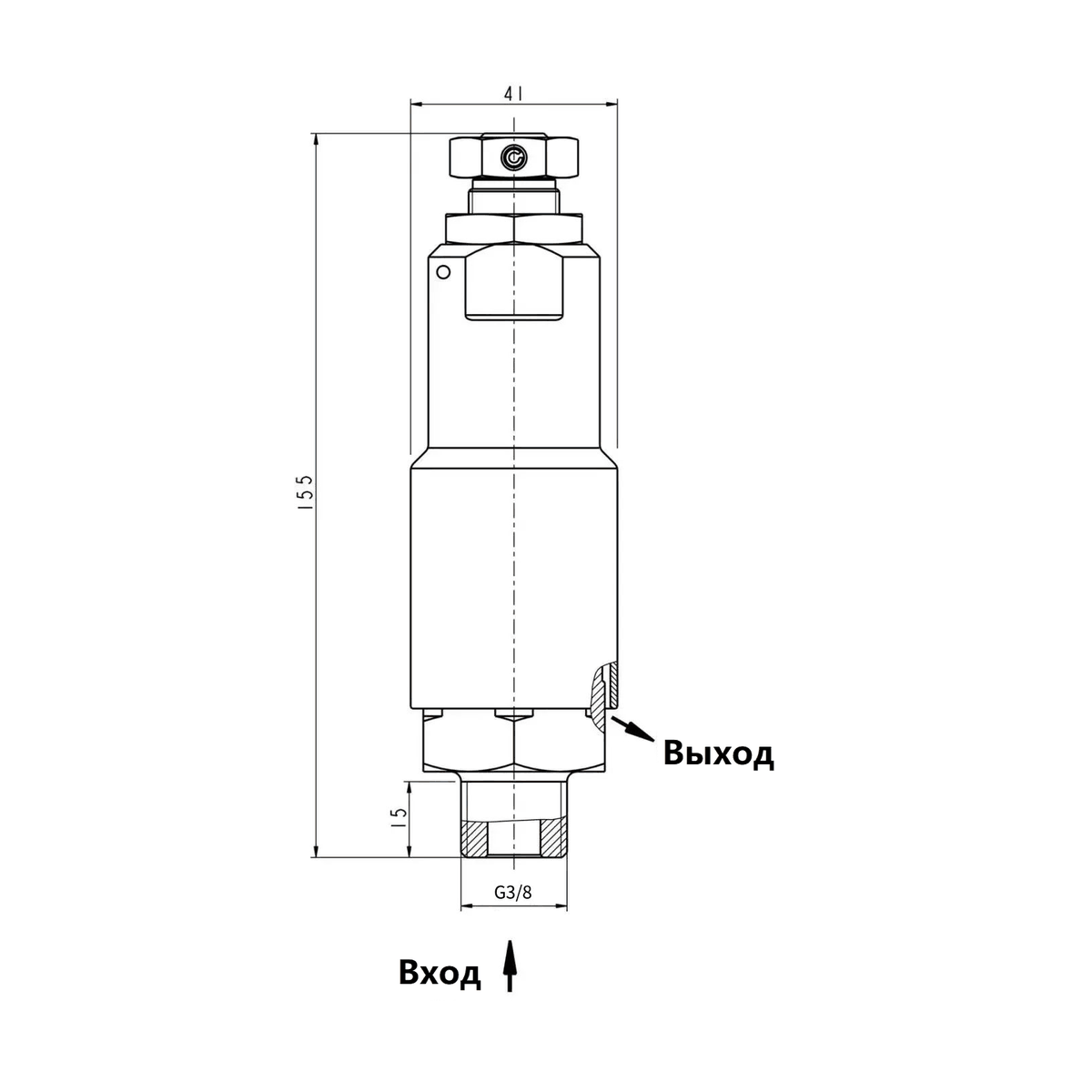

| Габариты | Высота 155 мм, Ø41 мм |
Присоединения
| Вход | G1/2 или G3/8 |
|---|---|
| Выход | радиальный канал корпуса |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 70A-28-H1-G — 800 бар, 71 л/мин | 800 бар | 71 л/мин | один |
| Плунжерный насос PINFL 50A-22-H1-G — 800 бар, 40 л/мин | 800 бар | 40 л/мин | один |
| Плунжерный насос PINFL 40A-18-H1-G — 800 бар, 30 л/мин | 800 бар | 30 л/мин | один |
| Плунжерный насос PINFL 30B-16-H1 — 800 бар, 24.5 л/мин | 800 бар | 24,5 л/мин | один |
| Плунжерный насос PINFL 24A-1880-M1 — 800 бар, 18 л/мин | 800 бар | 18 л/мин | один |
| Плунжерный насос PINFL 50B-25-M1-G — 600 бар, 84.5 л/мин | 600 бар | 84,5 л/мин | один |
| Плунжерный каналопромывочный насос PINFL 50A 92/330-G | 330 бар | 92 л/мин | один |
| Плунжерный насос PINFL 75A-40-H1 — 800 бар, 158 л/мин | 800 бар | 158 л/мин | 2 параллельно |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
