Назначение

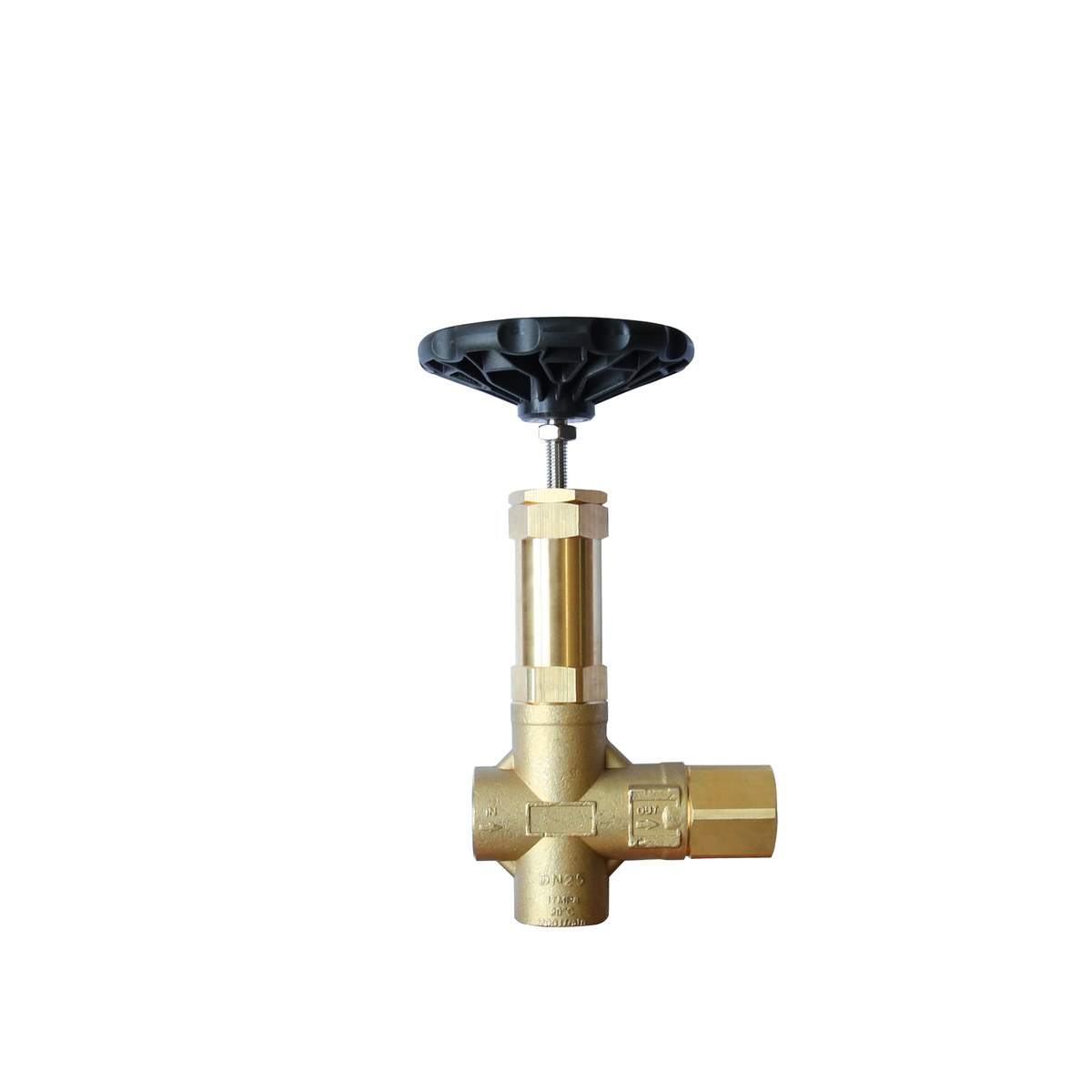

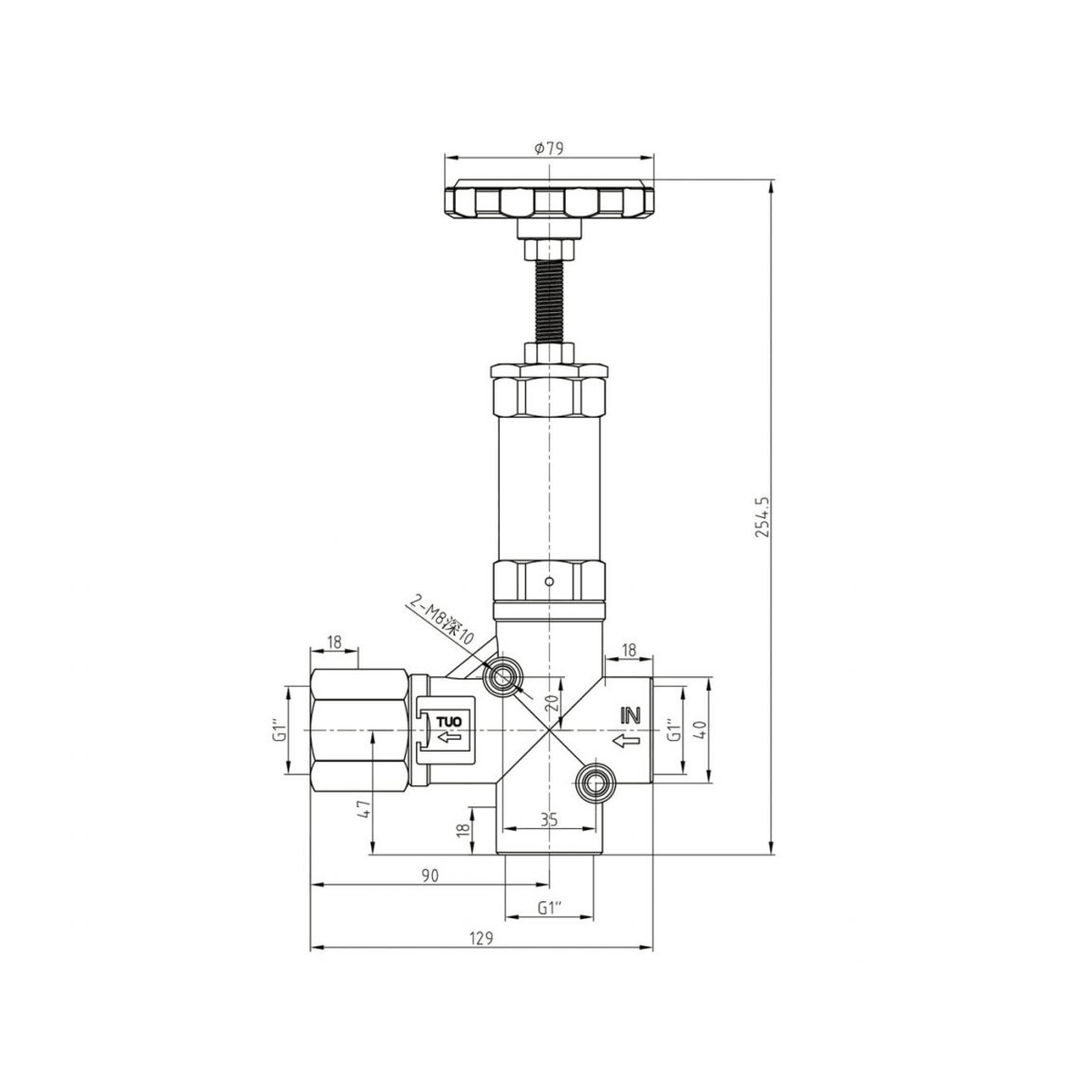

Регулятор с маховиком Ø79 мм рассчитан на подачу до 200 л/мин при рабочем давлении
до 170 бар. Присоединения выполнены резьбой G1 на входе и выходе, корпус латунный,
предусмотрены два крепёжных отверстия M8 под монтаж на раму.
Маховик выведен на высоту 254,5 мм, поэтому давление меняется по месту, без остановки
установки. Настройка удерживается механически — пневматика и электропитание не нужны.
Технические характеристики
| Номинальное давление | 170 бар |
|---|---|
| Максимальное давление | 170 бар |
| Диапазон настройки | 50–170 бар |
| Номинальный расход | 200 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Материал | Латунь |
| Масса | 2,19 кг |
| Габариты | Высота 254,5 мм, ширина 129 мм, маховик Ø79 мм |
| Дополнительно | Два крепёжных отверстия M8, глубина 10 мм |
Присоединения
| Вход (IN) | G1 |
|---|---|
| Выход (OUT) | G1 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 40A-36-F1-G — 160 бар, 183 л/мин | 160 бар | 183 л/мин | один |
| Плунжерный насос высокого давления PINFL PF36 для робот-моек — 122–153 л/мин, 130–160 бар | 160 бар | 153 л/мин | один |
| Плунжерный каналопромывочный насос PINFL 30A 100/150 | 150 бар | 100 л/мин | один |
| Плунжерный насос PINFL 30A-32-F1 — 150 бар, 91 л/мин | 150 бар | 91 л/мин | один |
| Плунжерный насос PINFL 24A-7215-F1 — 150 бар, 72 л/мин | 150 бар | 72 л/мин | один |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога

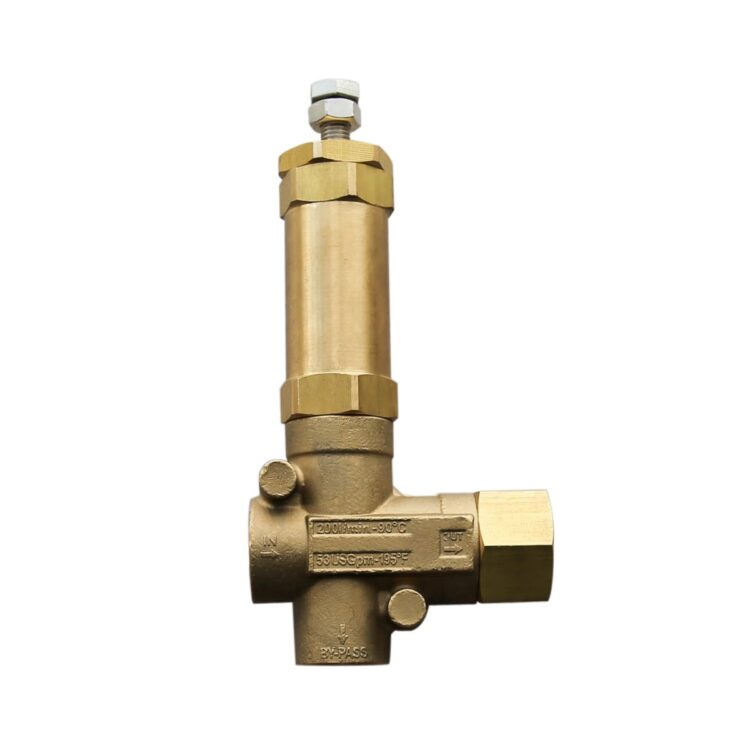

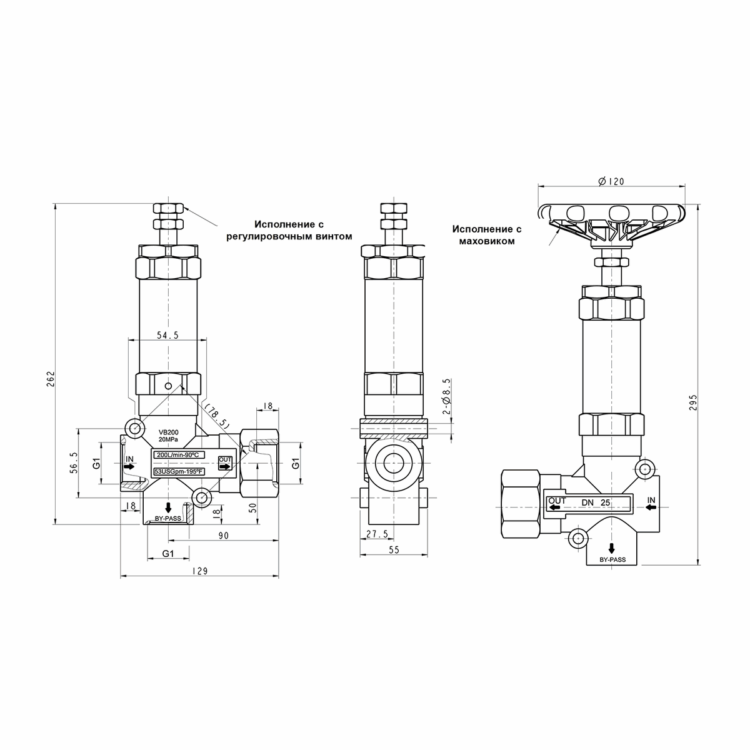

- Регулятор давления PINFL VB200 — 200 бар, 200 л/мин
- Предохранительный клапан PINFL VS200 — 200 бар, 200 л/мин
- Предохранительный клапан PINFL LV — 100 бар, 20 л/мин
- Регулятор давления PINFL VC — 150 / 250 бар, 25 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
