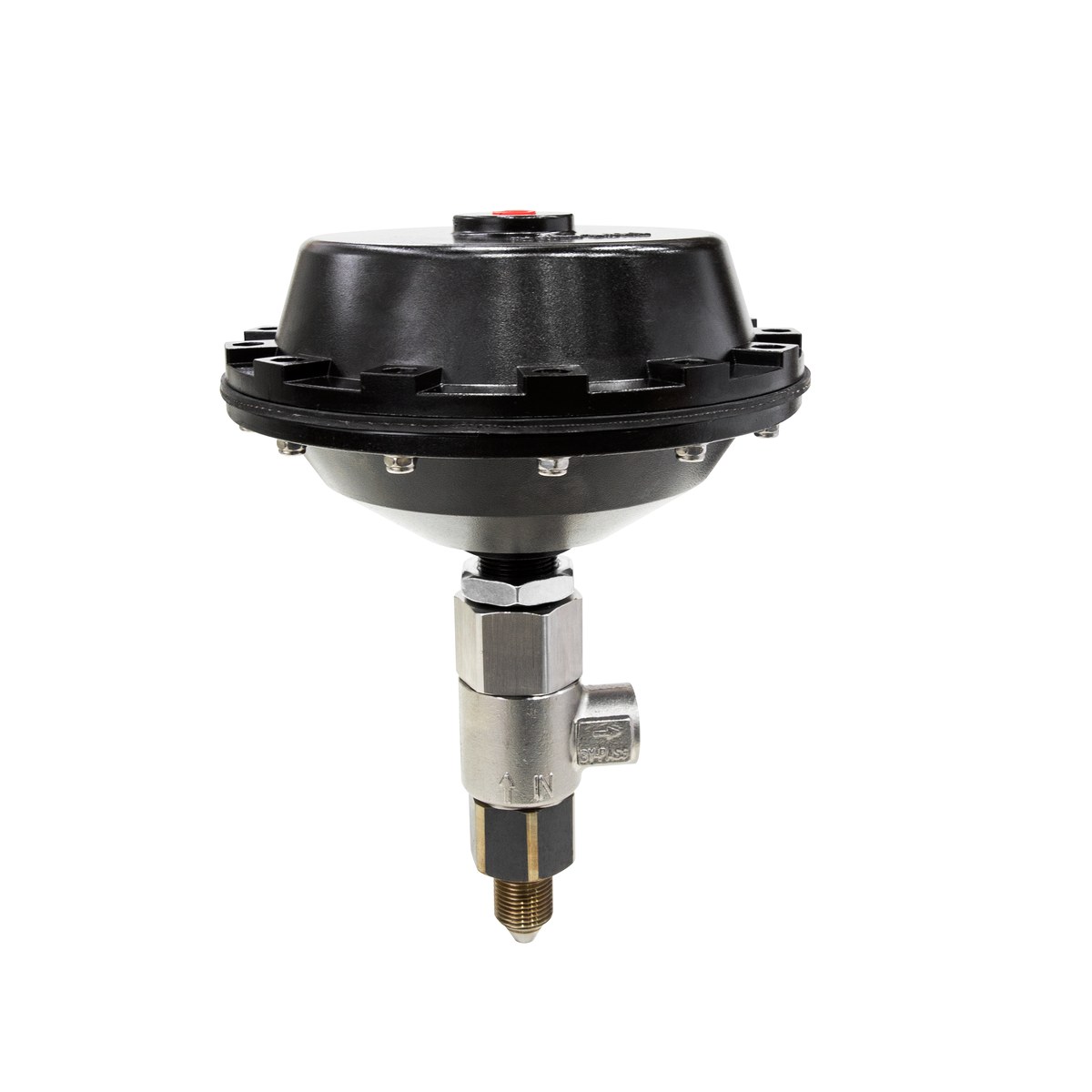

Назначение
Пневматическое исполнение отличается от пружинного тем, что сброс задаётся
не винтом, а управляющим воздухом давлением 0–6 бар. Оператору не нужно подходить к насосу:
линия сверхвысокого давления разгружается дистанционно, с пульта или по сигналу автоматики.
Чаще всего такой клапан работает в режиме разгрузки — открыт или закрыт, — но при
необходимости регулирует давление так же, как пружинный, и диапазон настройки у него
тот же: от 50 бар до 2800. Мембранная головка диаметром 180 мм увеличивает массу
до 3,1 кг, зато позволяет включить клапан в общую схему управления установкой.
Технические характеристики
| Диапазон рабочего давления | 0–2800 бар |
|---|---|
| Диапазон настройки | 50–2800 бар |
| Номинальный расход | 40 л/мин |
| Давление управляющего воздуха | 0–6 бар, порт подачи воздуха G1/4 |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Масса | 3,10 кг |

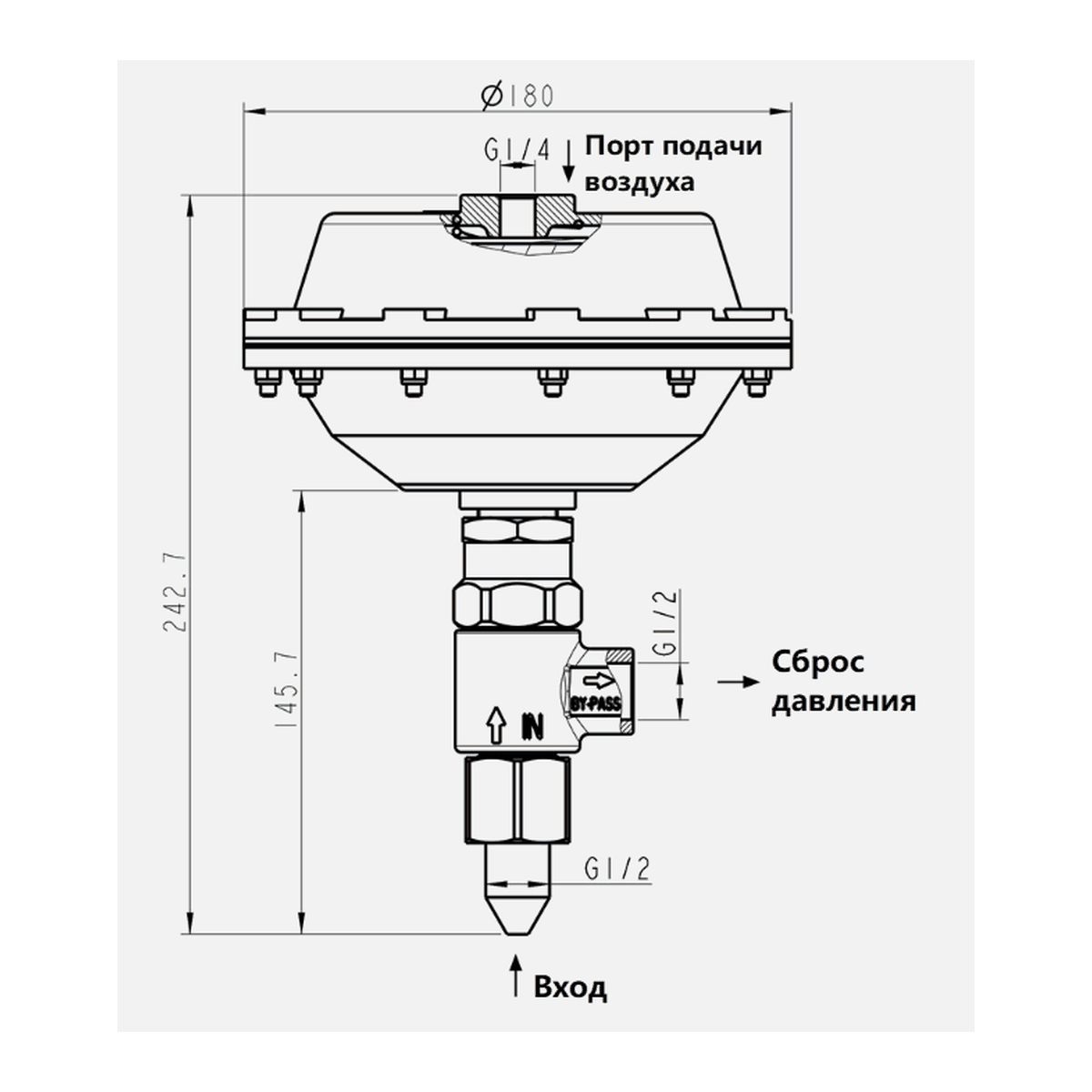

| Габариты | Ø180 × 242,7 мм (высота корпуса 145,7 мм) |
Присоединения
| Вход (IN) | G1/2 |
|---|---|
| Сброс давления (BY-PASS) | G1/2 |
| Подача воздуха | G1/4 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Где применяется
По классу давления и пропускной способности пневматическое исполнение совпадает
с пружинным VLM3000, поэтому подходит тем же насосам — сверхвысокого
давления с подачей до 40 л/мин на корпус. Выбор в его пользу делают тогда, когда сброс
должен управляться дистанционно: из операторской, по сигналу автоматики или в общей
последовательности пуска и останова установки.
Другие клапаны каталога
- Предохранительный клапан PINFL VLM3000 — 2800 бар, 40 л/мин
- Байпасный клапан PINFL JB3000 — 3000 бар, 40 л/мин
- Предохранительный клапан с разрывным диском PINFL VS3000 — 3400 бар, ≤ 30 л/мин
- Предохранительный клапан PINFL VS1500 — 1500 бар, 30 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
