Назначение

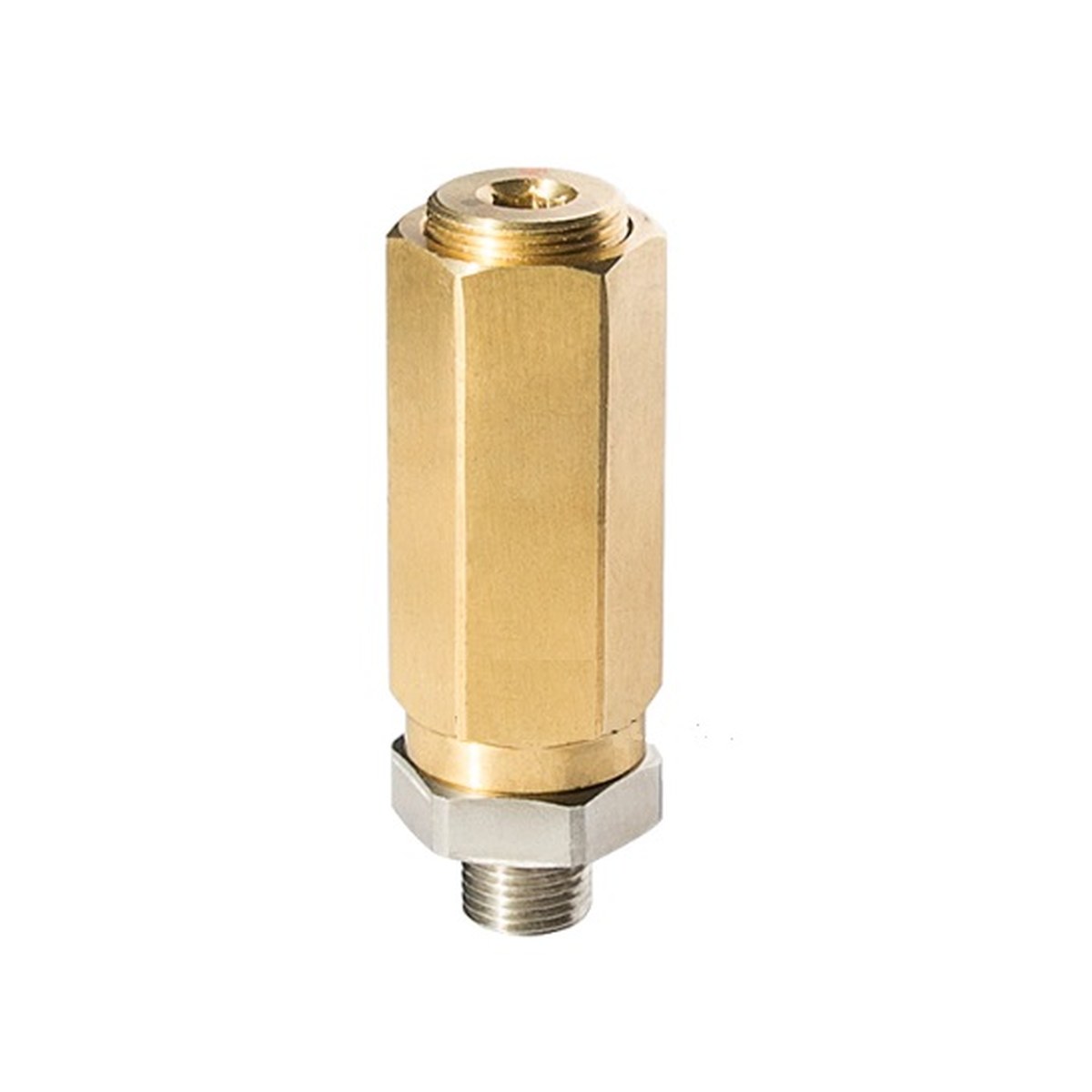

Клапан массой 90 граммов и высотой 58 мм ставится там, где полноразмерная арматура
не помещается: на отводе к манометру, на коротком участке перед инструментом, внутри корпуса
аппарата. Проходное сечение 2,7 мм указано на самом корпусе вместе с классом давления.
Вход выполнен резьбой G1/8, сброс идёт вверх по оси. Заводская настройка открытия — 303–331 бар, под узлы класса 270 бар. Расход 20 л/мин
ограничивает применение локальными участками, а не главной линией нагнетания.
Технические характеристики
| Номинальное давление | 270 бар |
|---|---|
| Давление открытия | 303–331 бар |
| Диапазон настройки | 50–270 бар |
| Номинальный расход | 20 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Масса | 0,09 кг |

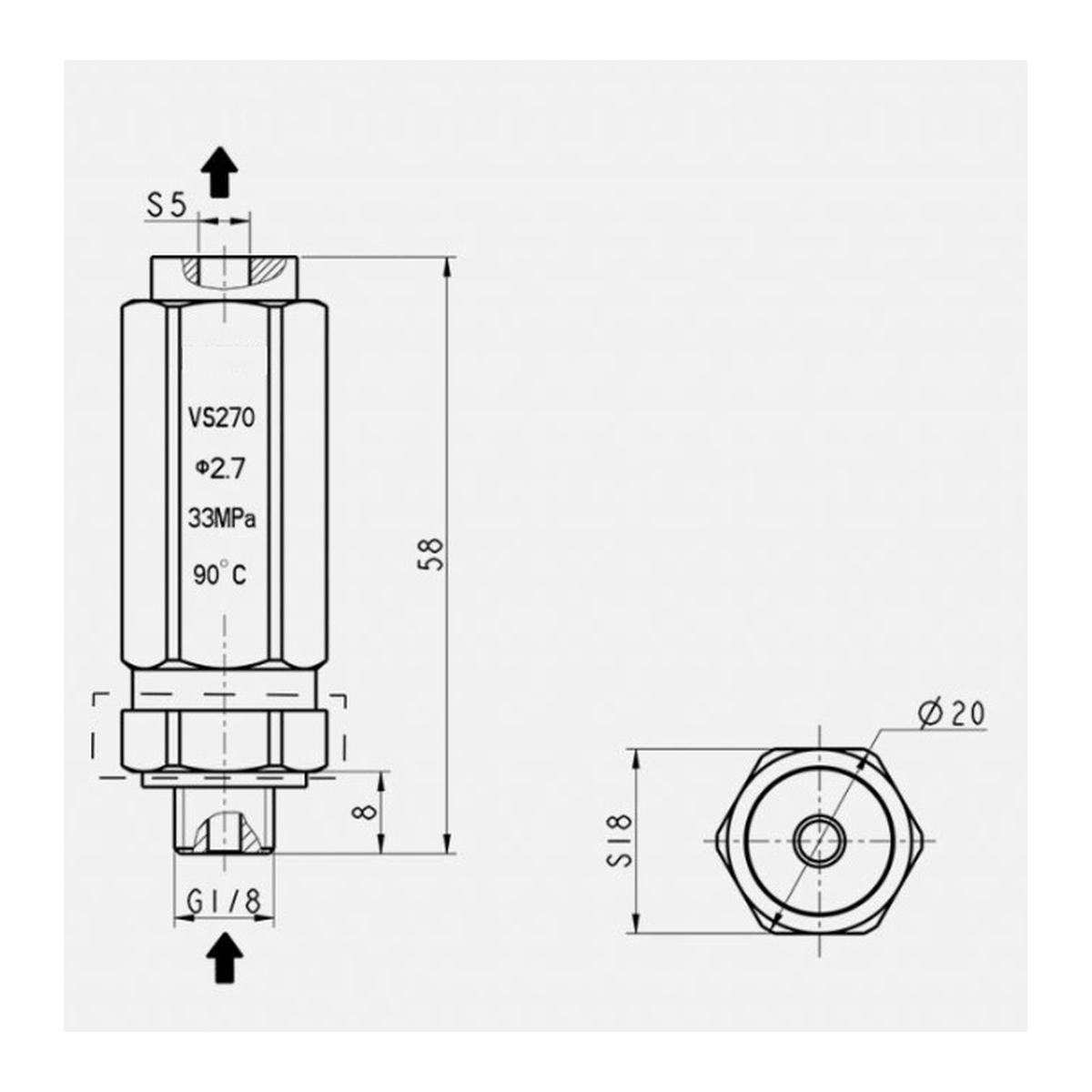

| Габариты | Высота 58 мм, Ø20 мм, под ключ S18 |
| Маркировка на корпусе | VS270 · Ø2,7 · 33 МПа · 90 °C |
Присоединения
| Вход | G1/8 |
|---|---|
| Сброс | осевое отверстие |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Где применяется
Клапан рассчитан на локальные участки: отвод к манометру, короткий отрезок перед
инструментом, внутренний объём аппарата. Линию насоса при подаче выше 20 л/мин защищают
клапаном с большим проходом — LVS200 в классе 250 бар
или VS500 в классе 500 бар.
Другие клапаны каталога
- Предохранительный клапан PINFL LVS200 — 50–250 бар, 200 л/мин
- Регулятор давления PINFL VC — 150 / 250 бар, 25 л/мин
- Регулятор давления PINFL VRP450 механический — 300 бар, 450 л/мин

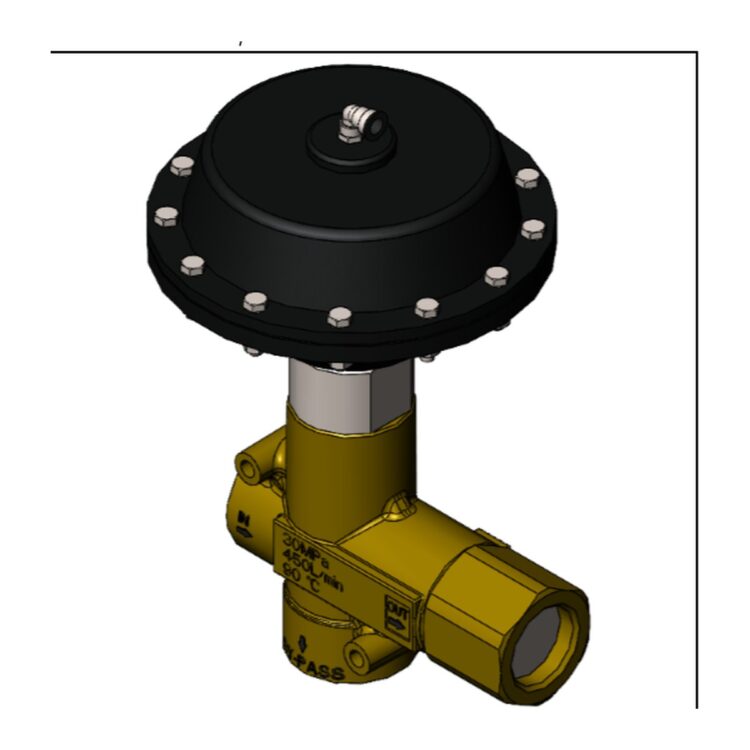

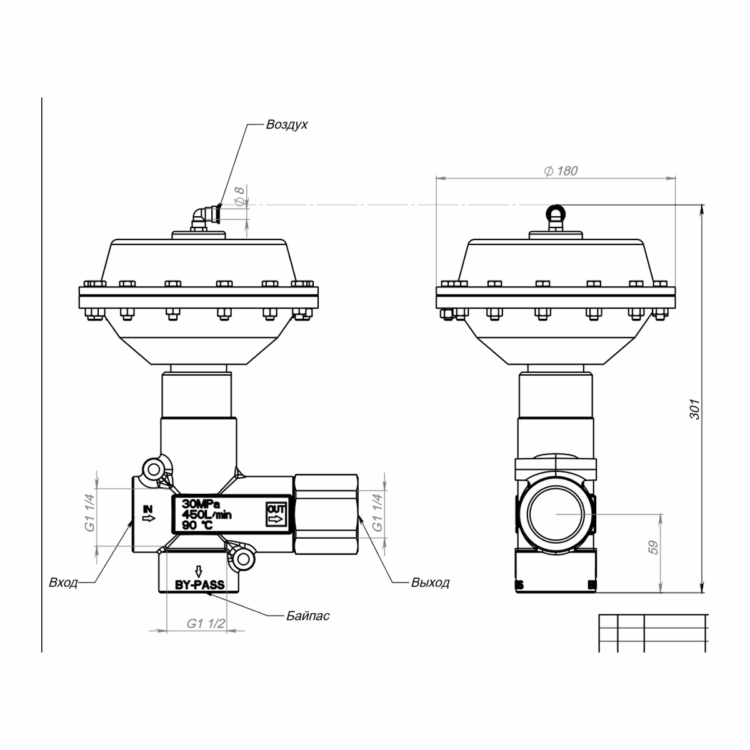

- Регулятор давления PINFL VRP450 пневматический — 300 бар, 450 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
