Назначение
Клапан удерживает линию класса 500 бар и сбрасывает поток в боковой канал.
В заводской настройке он открывается при 550–600 бар, а регулировочным винтом порог
опускается до 50 бар — одна позиция закрывает весь диапазон класса. На корпусе нанесены
давление, расход и температура, поэтому параметры видны монтажнику без документации.
Вход выполнен резьбой G1/2, байпас — G3/8. Пропускная способность 80 л/мин перекрывает
подачу насосов среднего класса, работающих на 400–500 бар.
Технические характеристики
| Номинальное давление | 500 бар |
|---|---|
| Давление открытия | 550–600 бар |
| Диапазон настройки | 50–500 бар |
| Номинальный расход | 80 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Масса | 1,41 кг |

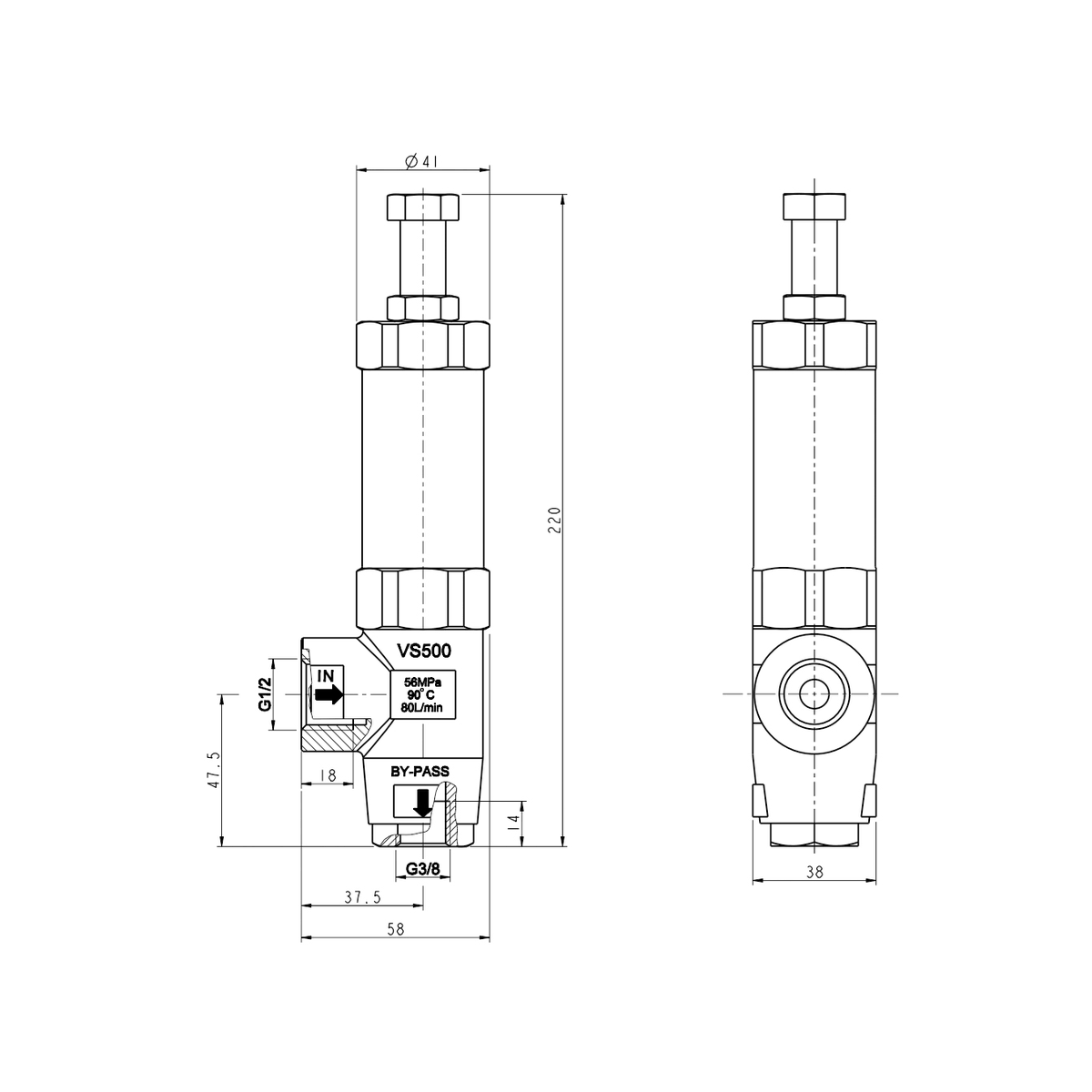

| Габариты | Высота 220 мм, Ø41 мм, ширина 58 мм, глубина 38 мм |

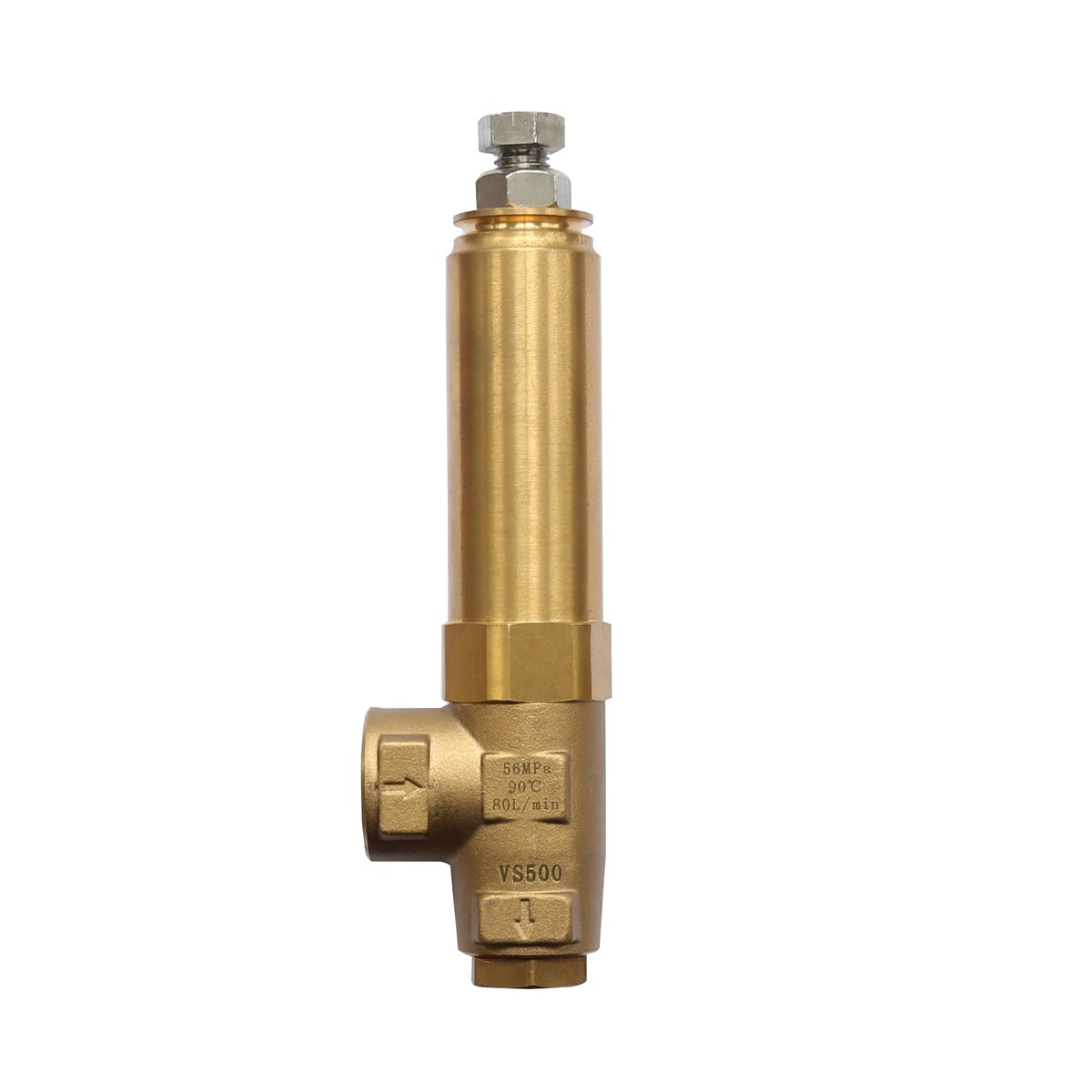

| Маркировка на корпусе | VS500 · 56 МПа · 80 л/мин · 90 °C |
Присоединения
| Вход (IN) | G1/2 |
|---|---|
| Байпас (BY-PASS) | G3/8 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 40A-18-M1-X2 — 500 бар, 76 л/мин | 500 бар | 76 л/мин | один |
| Плунжерный насос PINFL 24A-2850-M1 — 500 бар, 28 л/мин | 500 бар | 28 л/мин | один |
| Плунжерный насос PINFL 30A-20-M1 — 450 бар, 35 л/мин | 450 бар | 35 л/мин | один |
| Плунжерный насос PINFL 70A-40-F1 — 400 бар, 203 л/мин | 400 бар | 203 л/мин | 3 параллельно |
| Плунжерный насос PINFL 50B-28-F2 — 350 бар, 129 л/мин | 350 бар | 129 л/мин | 2 параллельно |
| Плунжерный насос PINFL 65A-50-F1-G — 330 бар, 239 л/мин | 330 бар | 239 л/мин | 3 параллельно |
| Плунжерный насос PINFL 50A-32-F1-G — 300 бар, 121 л/мин | 300 бар | 121 л/мин | 2 параллельно |
| Плунжерный каналопромывочный насос PINFL 50A 120/300-G | 300 бар | 120 л/мин | 2 параллельно |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога
- Редукционный клапан PINFL LVP53 — 500 бар, 80 л/мин
- Регулятор давления PINFL VP53 — 500 бар, 80 л/мин
- Предохранительный клапан PINFL VS660 — 600 бар, 60 л/мин
- Разгрузочный клапан PINFL LVB350 — 350 бар, 40 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
