Назначение
Регулятор рассчитан на подачу 450 л/мин — наибольшую в линейке — при рабочем классе
300 бар. Присоединения G1 1/4 на входе и выходе, байпас G1 1/2 выведен отдельным каналом,
поэтому сброс уходит своей трубой, а не через выходную линию.

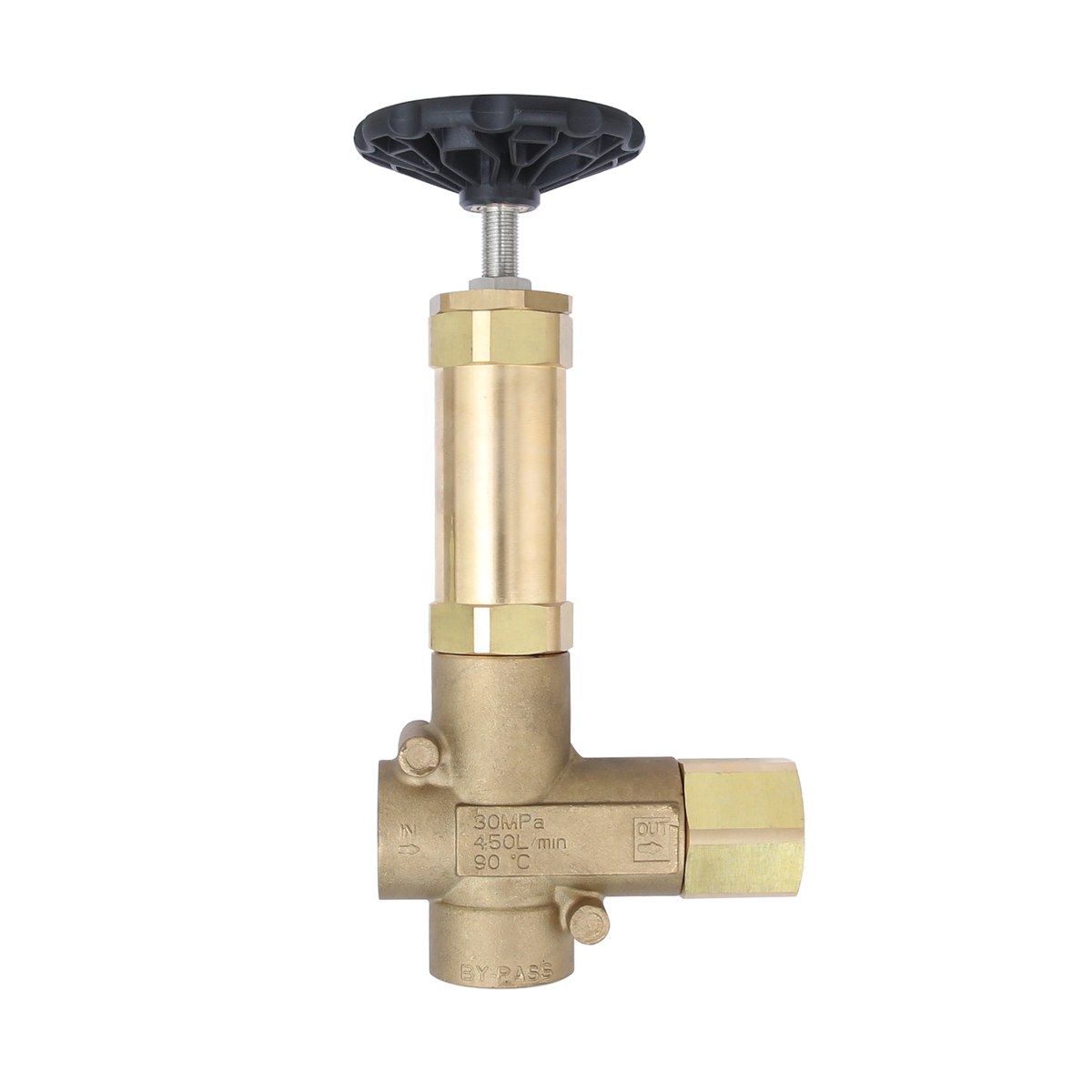

Корпус латунный; по запросу поставляется исполнение из стали 316L для агрессивных сред,
включая морскую воду. Давление задаётся маховиком Ø120 мм и удерживается механически.
Технические характеристики
| Номинальное давление | 300 бар |
|---|---|
| Максимальное давление | 330 бар |
| Диапазон настройки | 50–300 бар |
| Номинальный расход | 450 л/мин |
| Рабочая среда | Любая неагрессивная жидкость; в исполнении 316L — включая морскую воду |
| Температура среды | 0 < t ≤ 90 °C |
| Материал | Латунь; исполнение из нержавеющей стали 316L — по запросу |
| Масса | 3,58 кг |

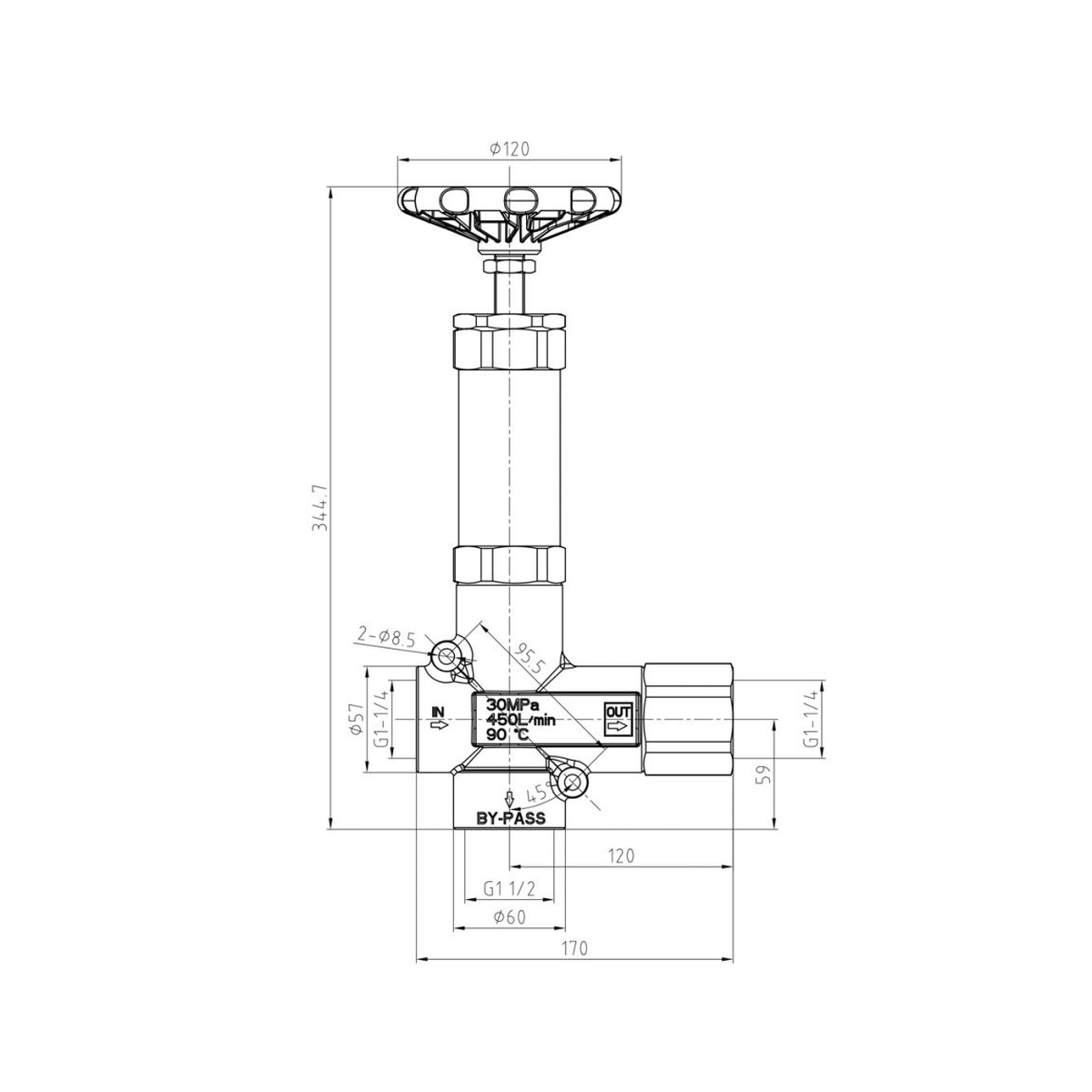

| Габариты | Высота 344,7 мм, ширина 170 мм, корпус Ø57–60 мм, маховик Ø120 мм |
| Дополнительно | Два крепёжных отверстия Ø8,5 мм |
| Маркировка на корпусе | 30 МПа · 450 л/мин · 90 °C |
Присоединения
| Вход (IN) | G1 1/4 |
|---|---|
| Выход (OUT) | G1 1/4 |
| Байпас (BY-PASS) | G1 1/2 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 70A-45-F1 — 300 бар, 257 л/мин | 300 бар | 257 л/мин | один |
| Плунжерный насос PINFL 50B-32-M1-G — 300 бар, 138 л/мин | 300 бар | 138 л/мин | один |
| Плунжерный насос PINFL 50A-32-F1-G — 300 бар, 121 л/мин | 300 бар | 121 л/мин | один |
| Плунжерный каналопромывочный насос PINFL 50A 120/300-G | 300 бар | 120 л/мин | один |
| Плунжерный насос PINFL 40A-25-M1-G — 300 бар, 88.4 л/мин | 300 бар | 88,4 л/мин | один |
| Плунжерный насос PINFL 30A-22-M1 — 300 бар, 43 л/мин | 300 бар | 43 л/мин | один |
| Плунжерный насос PINFL 65A-60-F1-G — 299 бар, 403 л/мин | 299 бар | 403 л/мин | один |
| Плунжерный насос PINFL 24A-3025-F1 — 250 бар, 30 л/мин | 250 бар | 30 л/мин | один |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
