Назначение
Клапан выполняет ту же работу, что и JB1500, но в классе 3000 бар: перепускает
часть подачи мимо линии и разгружает контур перед остановом. Корпус нержавеющий,

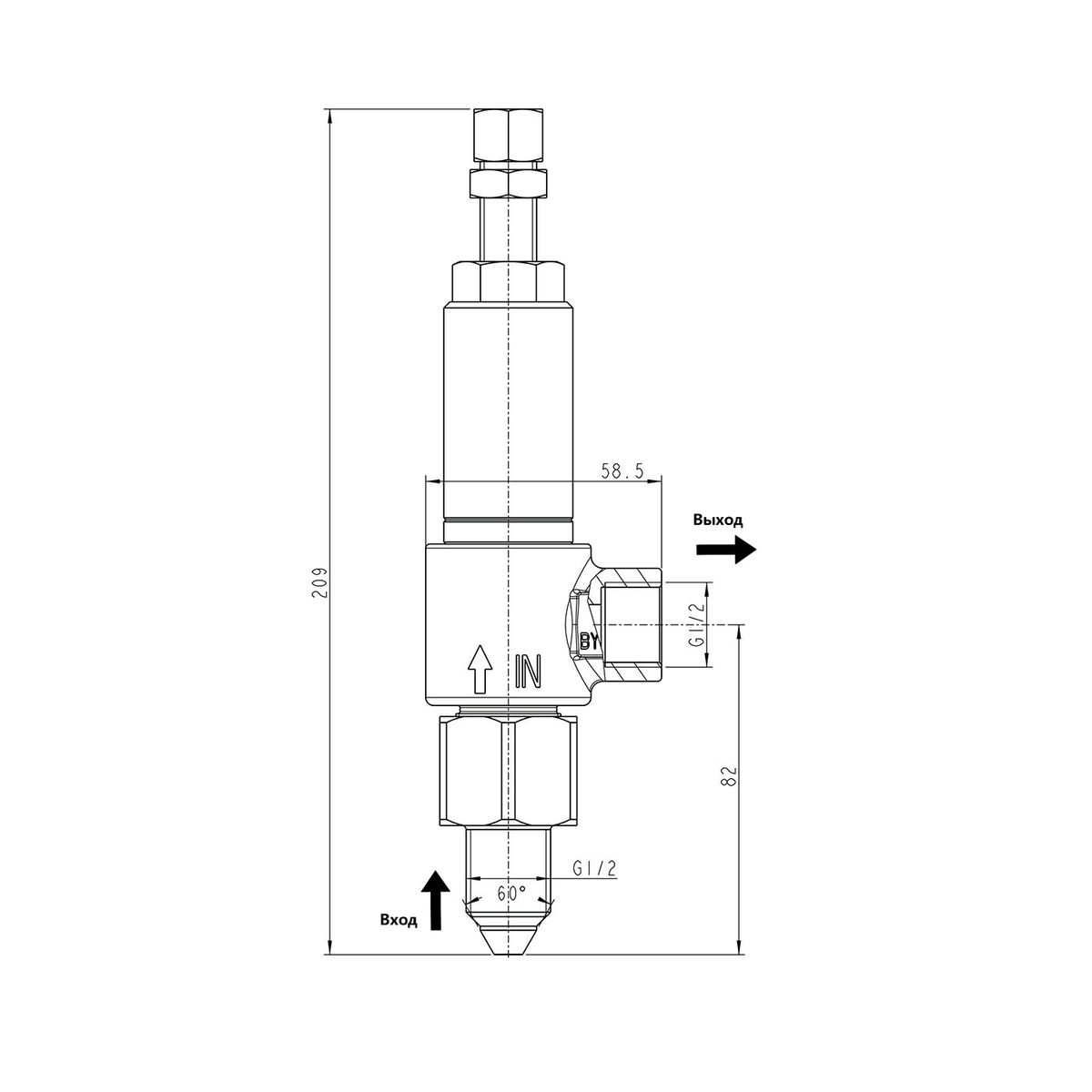

компактный — 58,5 мм в ширину при высоте 209 мм.
Присоединения такие же: вход конусом 60° под G1/2, выход плоским торцом G1/2.
На сверхвысоком давлении это стандартная пара для жёсткой обвязки.
Технические характеристики
| Номинальное давление | 3000 бар |
|---|---|
| Максимальное давление | 3000 бар |
| Диапазон настройки | 50–3000 бар |
| Номинальный расход | 40 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Материал | Нержавеющая сталь |
| Масса | 1,00 кг |
| Габариты | 58,5 × 209 мм |
Присоединения
| Вход (IN) | G1/2, конус 60° |
|---|---|
| Выход (OUT) | G1/2, плоский торец |

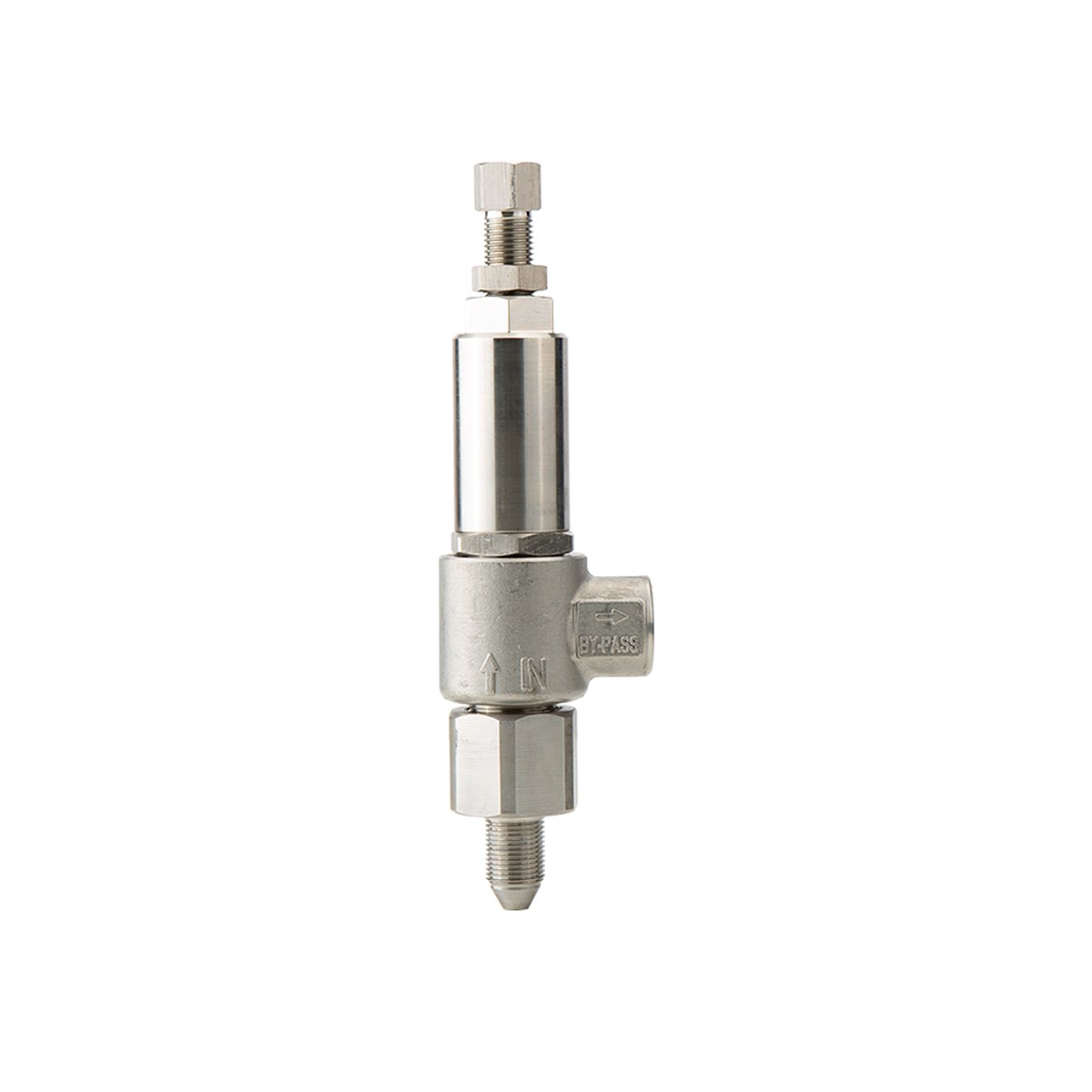

Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 65A-20-H1-G — 2800 бар, 40 л/мин | 2800 бар | 40 л/мин | один |
| Плунжерный насос PINFL 70A-18-H1-G — 2500 бар, 25.8 л/мин | 2500 бар | 25,8 л/мин | один |
| Плунжерный насос PINFL 50B-18-H1-G — 2500 бар, 25.1 л/мин | 2500 бар | 25,1 л/мин | один |
| Плунжерный насос PINFL 50A-14-H1-G — 2500 бар, 12 л/мин | 2500 бар | 12 л/мин | один |
| Плунжерный насос PINFL 40A-10-H1-G — 2500 бар, 6.1 л/мин | 2500 бар | 6,1 л/мин | один |
| Плунжерный насос PINFL 30A-12-H1 — 2500 бар, 4.9 л/мин | 2500 бар | 4,9 л/мин | один |
| Плунжерный насос PINFL 100A-22-H1-G — 2800 бар, 55 л/мин | 2800 бар | 55 л/мин | 2 параллельно |
| Плунжерный насос PINFL 75A-22-H1 — 2800 бар, 45 л/мин | 2800 бар | 45 л/мин | 2 параллельно |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога
- Предохранительный клапан PINFL VLM3000 — 2800 бар, 40 л/мин
- Предохранительный клапан PINFL VLM3000 пневматический — 0–2800 бар, 40 л/мин
- Предохранительный клапан с разрывным диском PINFL VS3000 — 3400 бар, ≤ 30 л/мин
- Байпасный клапан PINFL JB1500 — 1500 бар, 40 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
