Назначение
Байпасный клапан управляет потоком вручную: маховиком задаётся, какая часть подачи
уходит в линию, а какая возвращается в бак. Им же линия разгружается перед остановом
и перед обслуживанием инструмента.

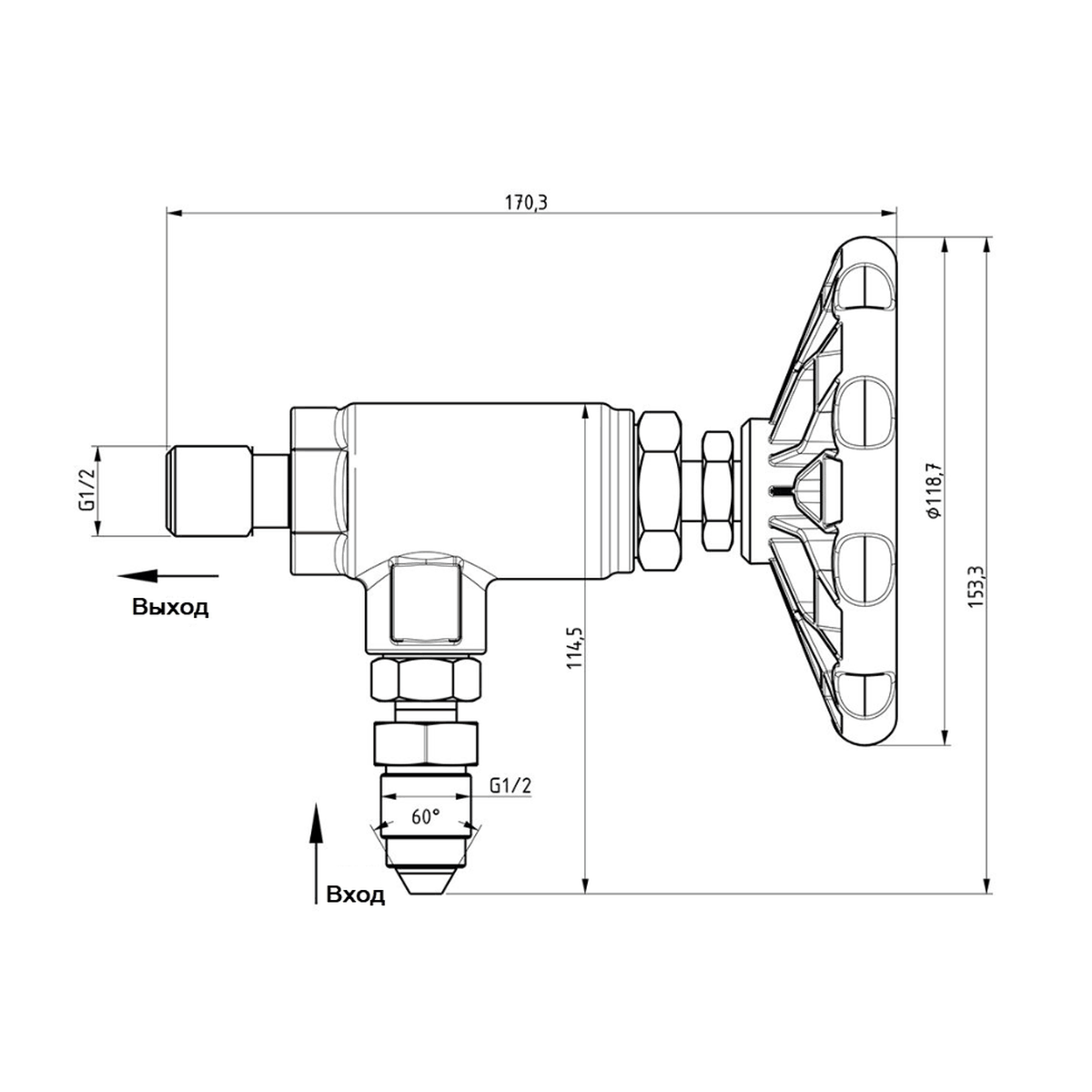

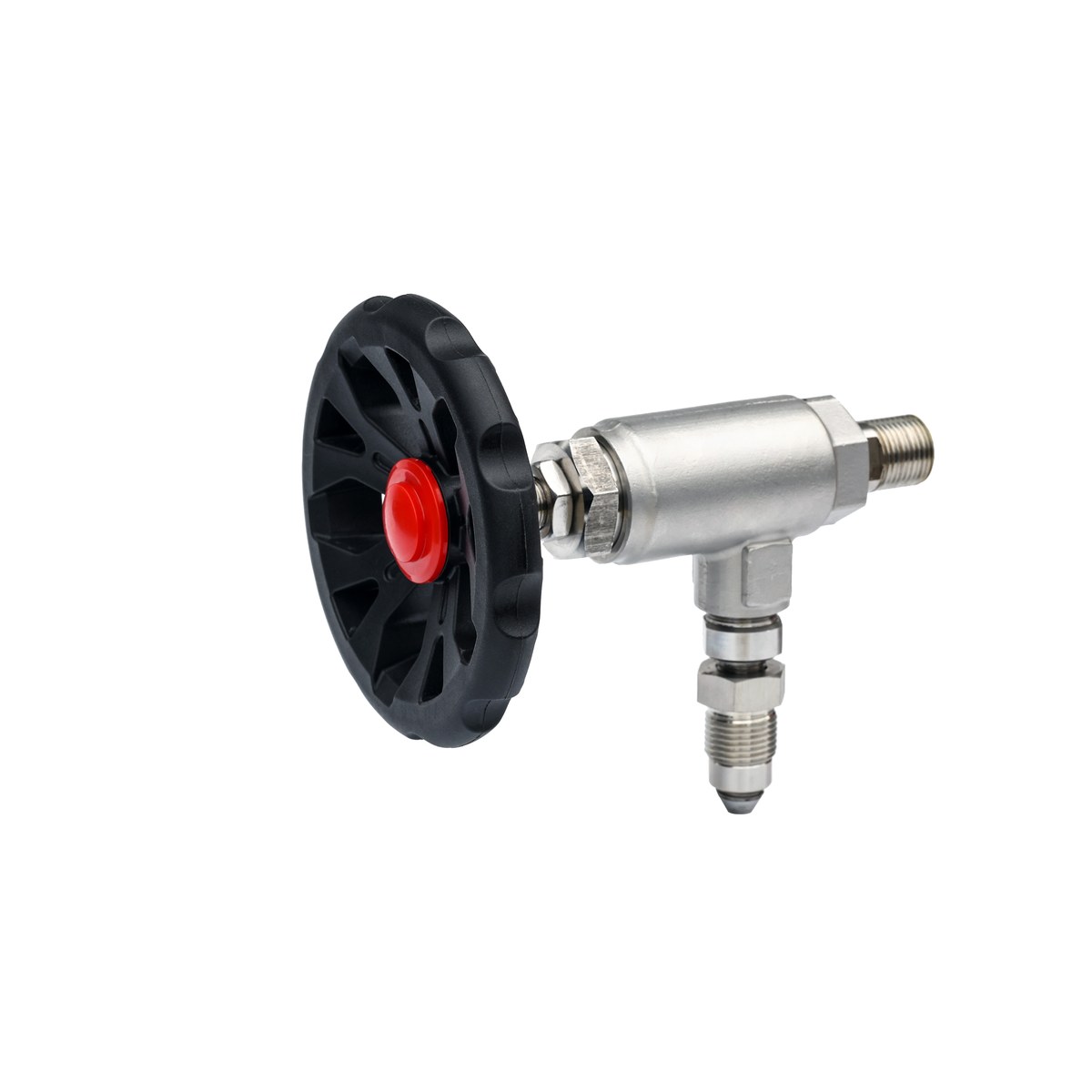

Корпус из нержавеющей стали рассчитан на 1500 бар. Вход выполнен конусом 60° под G1/2,
выход — плоским торцом G1/2; маховик диаметром 118,7 мм позволяет работать
в перчатках. Пропускная способность корпуса — 40 л/мин.
Технические характеристики
| Номинальное давление | 1500 бар |
|---|---|
| Максимальное давление | 1500 бар |
| Диапазон настройки | 50–1500 бар |
| Номинальный расход | 40 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Материал | Нержавеющая сталь |
| Масса | 1,26 кг |
| Габариты | 170 × 153 мм, маховик Ø118,7 мм |
Присоединения
| Вход (IN) | G1/2, конус 60° |
|---|---|
| Выход (OUT) | G1/2, плоский торец |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 40A-14-H1-G — 1500 бар, 23.1 л/мин | 1500 бар | 23,1 л/мин | один |
| Плунжерный насос PINFL 50A-18-H1-G — 1500 бар, 21 л/мин | 1500 бар | 21 л/мин | один |
| Плунжерный насос PINFL 30A-10-H1 — 1500 бар, 9.6 л/мин | 1500 бар | 9,6 л/мин | один |
| Плунжерный насос PINFL 24A-09-H1 — 1500 бар, 4 л/мин | 1500 бар | 4 л/мин | один |
| Плунжерный насос PINFL 30B-14-H1 — 1000 бар, 18.75 л/мин | 1000 бар | 18,75 л/мин | один |
| Плунжерный насос PINFL 75A-32-H1 — 1500 бар, 120 л/мин | 1500 бар | 120 л/мин | 3 параллельно |
| Плунжерный насос PINFL 100A-28-H1-G — 1500 бар, 104.1 л/мин | 1500 бар | 104,1 л/мин | 3 параллельно |
| Плунжерный насос PINFL 65A-30-H1-G — 1500 бар, 80 л/мин | 1500 бар | 80 л/мин | 2 параллельно |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога
- Предохранительный клапан PINFL VS1500 — 1500 бар, 30 л/мин
- Регулятор давления PINFL VB1500 — 0–1500 бар, 40 л/мин
- Предохранительный клапан PINFL VS850 — 800 бар, 100 л/мин
- Регулятор давления PINFL VHP80 — 800 бар, 80 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
