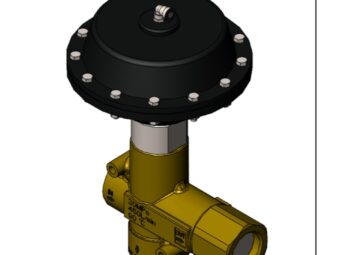

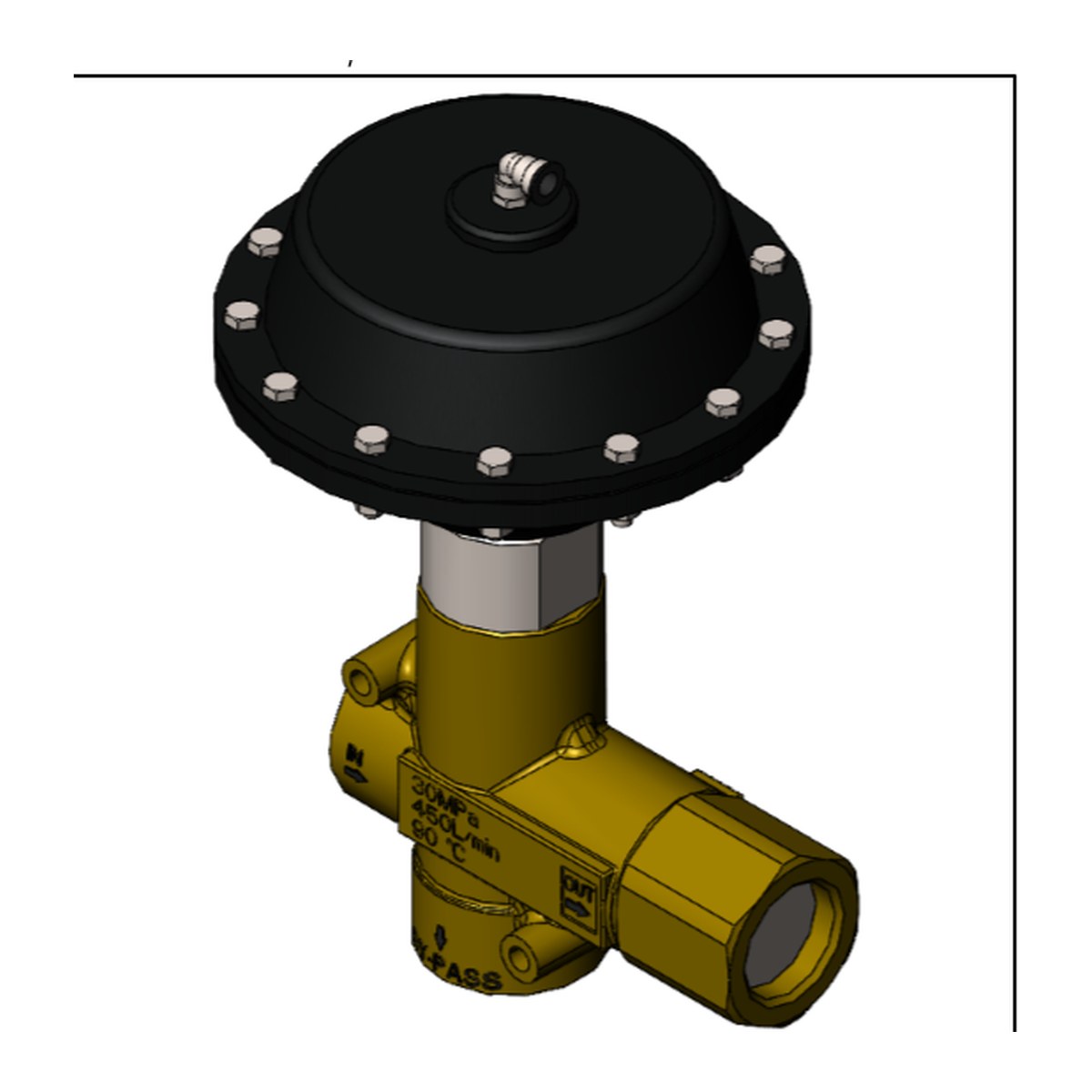

Назначение
Пневматическое исполнение VRP450 отличается способом настройки: давление на выходе
задаётся управляющим воздухом 0–6 бар, а не маховиком. При 6 барах воздуха клапан держит
около 240 бар, и вся характеристика управляется дистанционно — с пульта или от автоматики.
Обычно исполнение работает в режиме разгрузки — открыт или закрыт, — но может
и регулировать давление по аналогии с механическим, в том же диапазоне от 50 до 300 бар.
Пропускная способность та же, 450 л/мин, присоединения G1 1/4 на входе и выходе,
байпас G1 1/2, пневмоподвод трубкой Ø8 мм. Корпус латунный, исполнение из стали 316L —
по запросу.
Технические характеристики
| Номинальное давление | 300 бар |
|---|---|
| Диапазон настройки | 50–300 бар |
| Номинальный расход | 450 л/мин |
| Давление управляющего воздуха | 0–6 бар (при 6 бар воздуха давление клапана около 240 бар), пневмоподвод Ø8 мм |
| Рабочая среда | Любая неагрессивная жидкость; в исполнении 316L — включая морскую воду |
| Температура среды | до 90 °C |
| Материал | Латунь; исполнение из нержавеющей стали 316L — по запросу |
| Габариты | Ø180 × 301 мм |
| Маркировка на корпусе | 30 МПа · 450 л/мин · 90 °C |

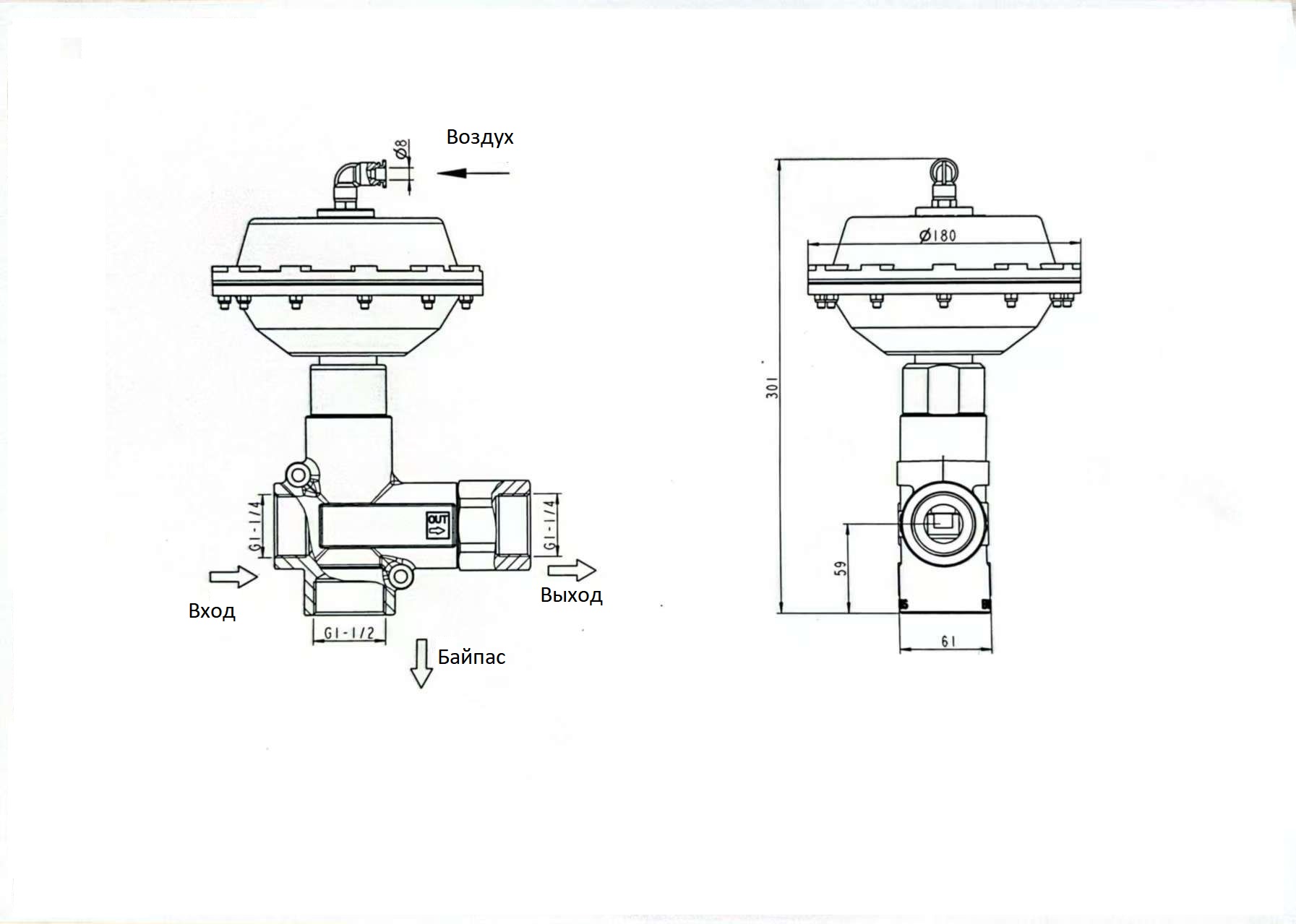

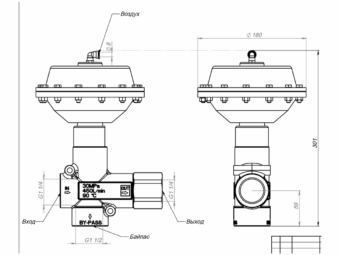

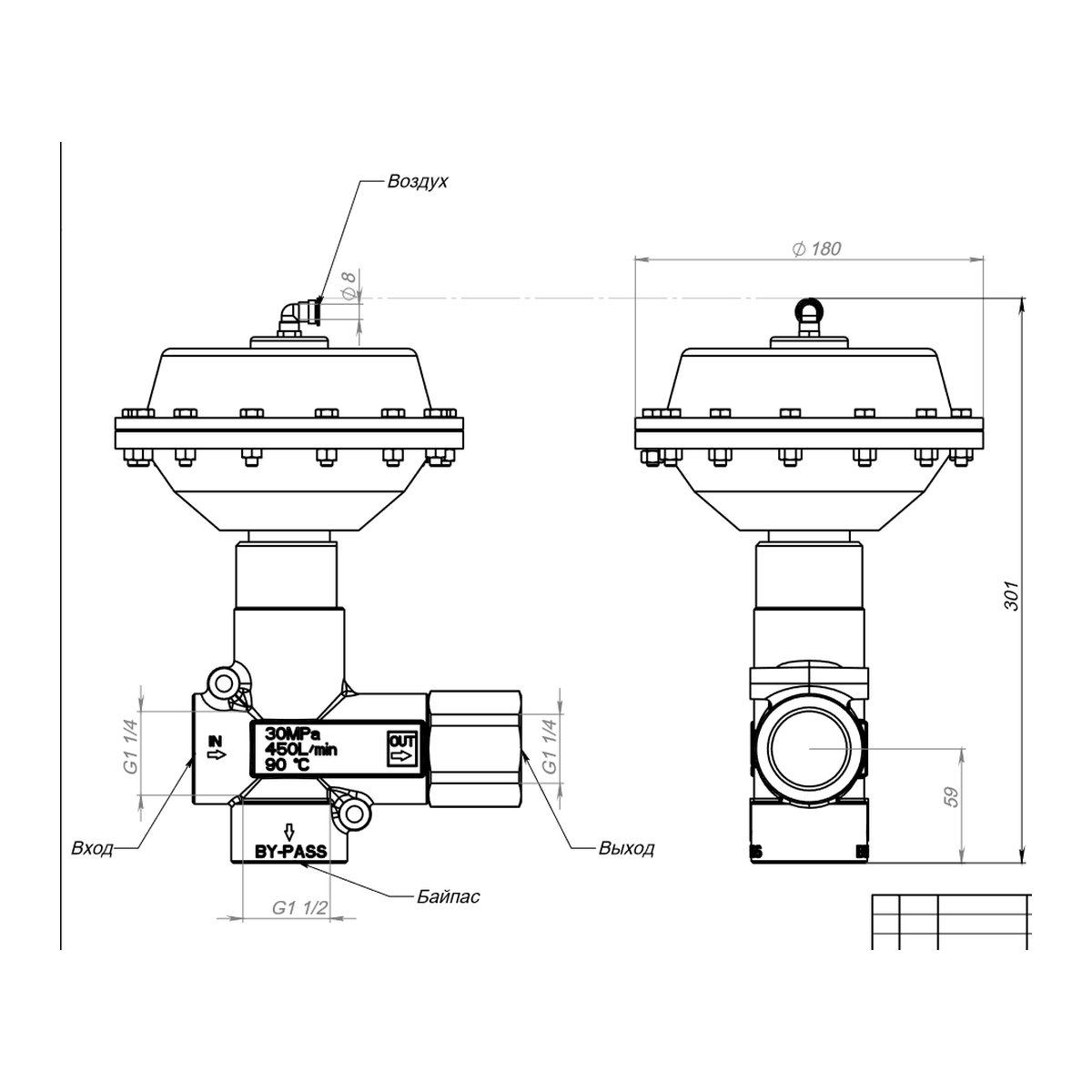

Присоединения
| Вход (IN) | G1 1/4 |
|---|---|
| Выход (OUT) | G1 1/4 |
| Байпас (BY-PASS) | G1 1/2 |
| Подача воздуха | трубка Ø8 мм |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Где применяется
Гидравлическая часть та же, что у механического
VRP450: 300 бар, 450 л/мин, присоединения G1 1/4. Пневматическое
исполнение выбирают, когда давление задаётся дистанционно — управляющим воздухом
от 0 до 6 бар, без доступа оператора к самому клапану.
