Назначение
Защита построена на разрывном элементе: при 3400 бар диск разрушается и открывает
сброс полностью, без дросселирования. Это последний рубеж защиты контура сверхвысокого
давления — он срабатывает один раз, зато гарантированно и мгновенно.
Клапан работает вместе с настраиваемым предохранительным клапаном, а не вместо него:
пружинный сбрасывает штатные всплески давления, разрывной страхует на случай, когда
сброс не сработал. После срабатывания элемент подлежит замене.
Технические характеристики
| Номинальное давление | 3400 бар |
|---|---|
| Давление открытия | 3400 бар (срабатывание) |
| Номинальный расход | ≤ 30 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Материал | Нержавеющая сталь |
| Масса | 0,36 кг |

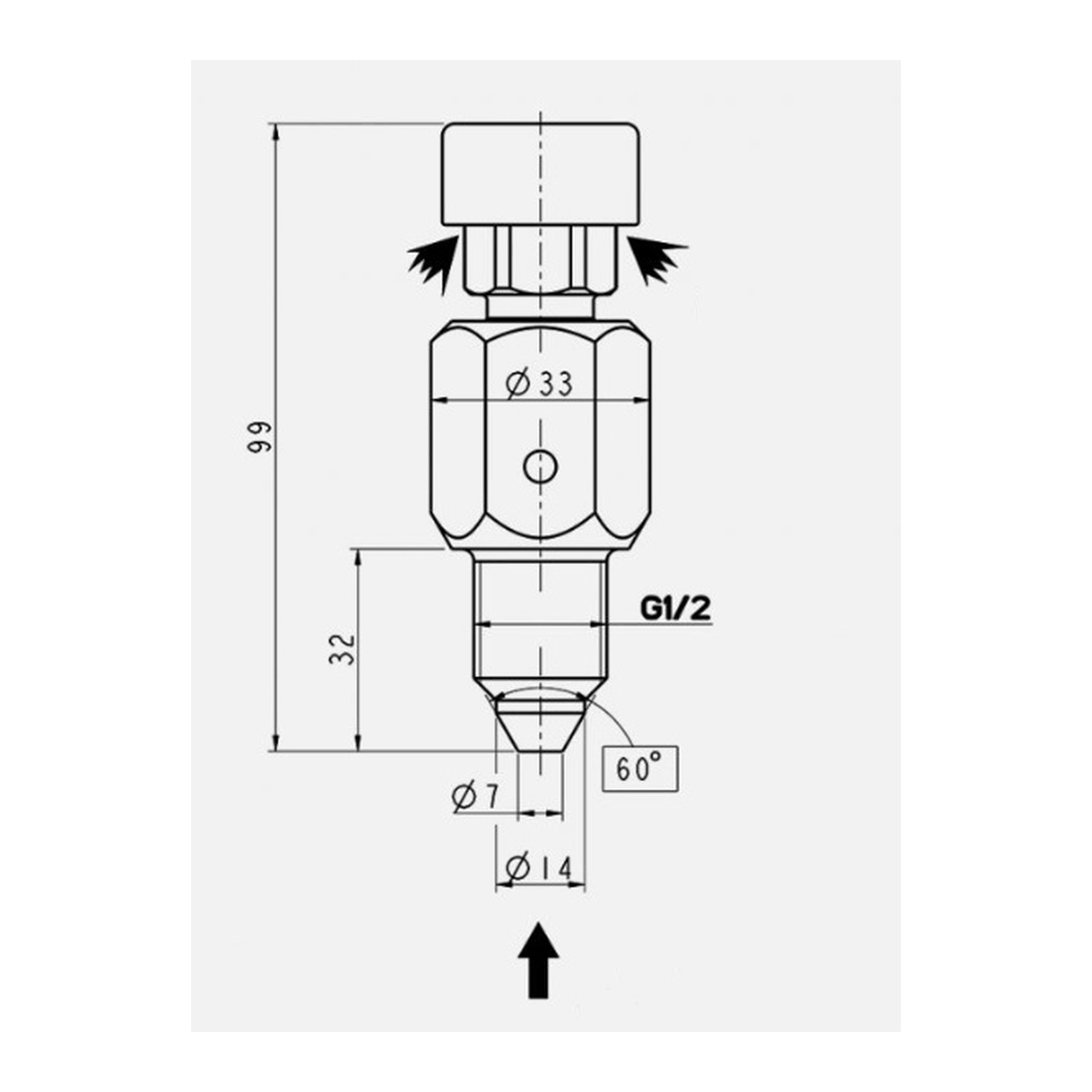

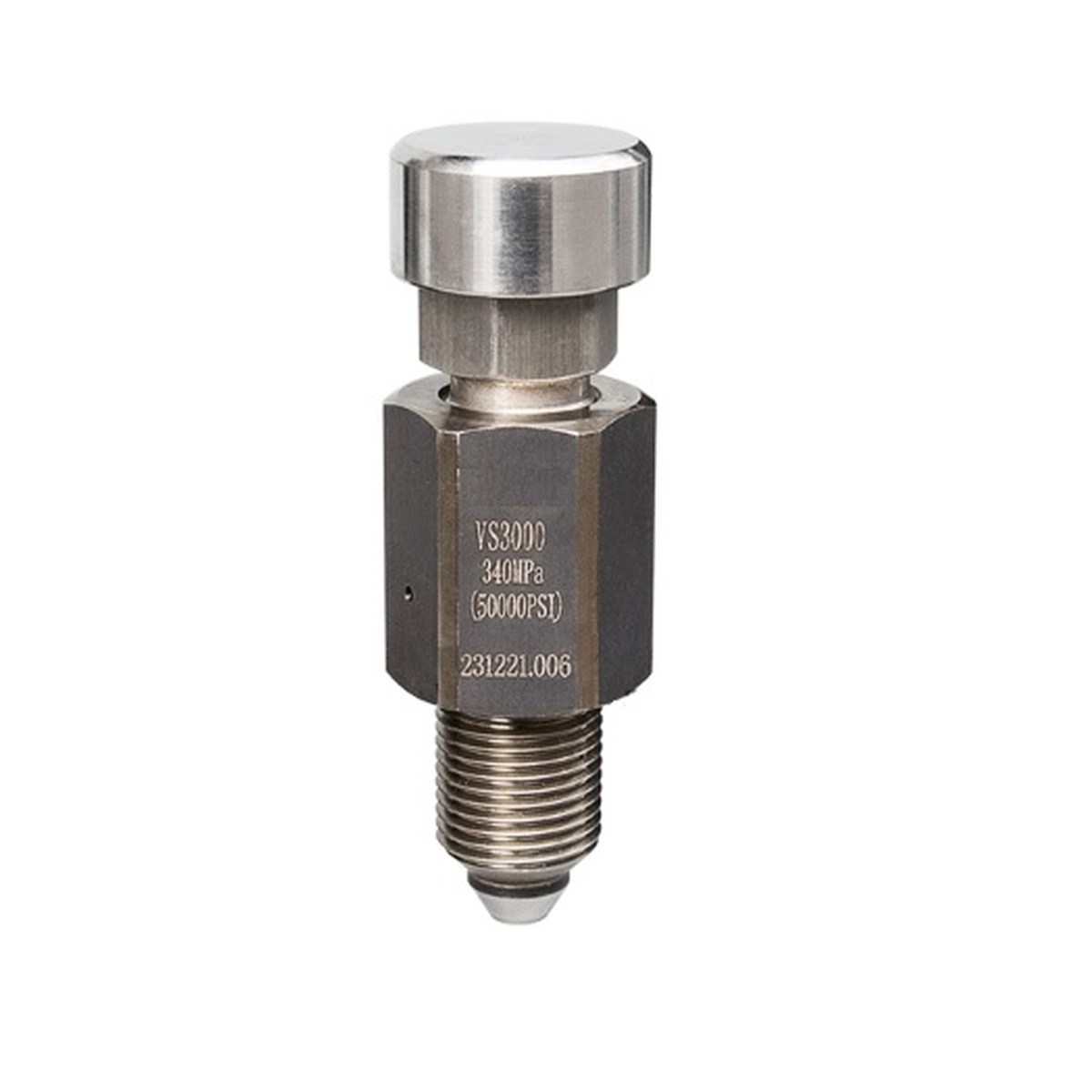

| Габариты | Ø33 × 99 мм |
| Маркировка на корпусе | VS3000 · 340 МПа (5000 psi) |
Присоединения
| Вход | G1/2, конус 60°, проход Ø7 мм |
|---|---|
| Сброс | радиальные отверстия корпуса |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 70A-18-H1-G — 2500 бар, 25.8 л/мин | 2500 бар | 25,8 л/мин | один |
| Плунжерный насос PINFL 50B-18-H1-G — 2500 бар, 25.1 л/мин | 2500 бар | 25,1 л/мин | один |
| Плунжерный насос PINFL 50A-14-H1-G — 2500 бар, 12 л/мин | 2500 бар | 12 л/мин | один |
| Плунжерный насос PINFL 40A-10-H1-G — 2500 бар, 6.1 л/мин | 2500 бар | 6,1 л/мин | один |
| Плунжерный насос PINFL 30A-12-H1 — 2500 бар, 4.9 л/мин | 2500 бар | 4,9 л/мин | один |
| Плунжерный насос PINFL 24A-09-H1 — 1500 бар, 4 л/мин | 1500 бар | 4 л/мин | один |
| Плунжерный насос PINFL 100A-22-H1-G — 2800 бар, 55 л/мин | 2800 бар | 55 л/мин | 2 параллельно |
| Плунжерный насос PINFL 65A-22-H1-G — 2800 бар, 46 л/мин | 2800 бар | 46 л/мин | 2 параллельно |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога
- Байпасный клапан PINFL JB3000 — 3000 бар, 40 л/мин
- Предохранительный клапан PINFL VLM3000 — 2800 бар, 40 л/мин
- Предохранительный клапан PINFL VLM3000 пневматический — 0–2800 бар, 40 л/мин
- Предохранительный клапан PINFL VS1500 — 1500 бар, 30 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
