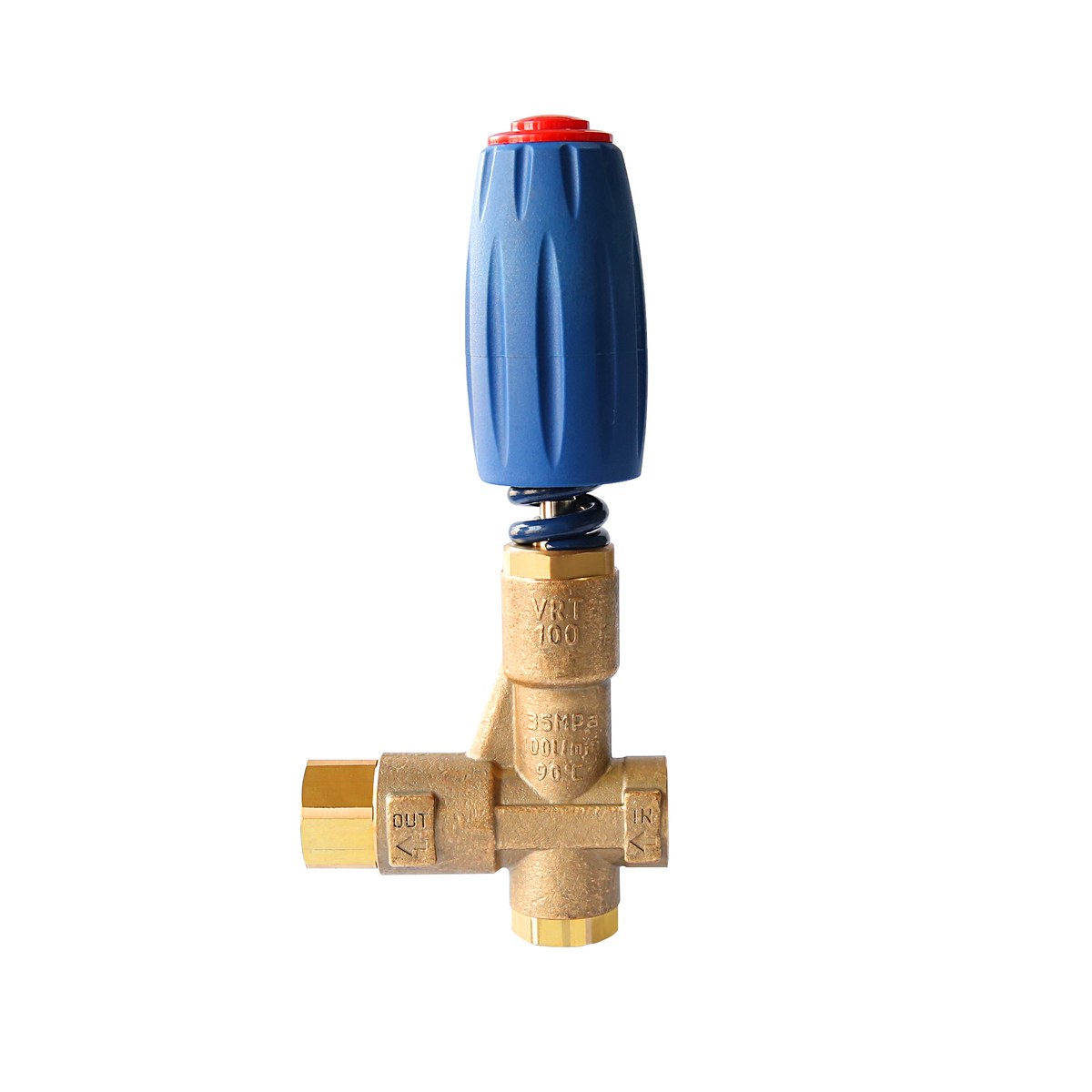

Назначение
Регулятор совмещает настройку давления и байпасный канал в одном корпусе:
избыточная подача уходит на слив через отдельный порт G1/2, а не через выходную линию.
Рукоятка закрыта кожухом, поэтому случайный сбив настройки исключён.
Рабочий класс 310 бар при максимуме 350 бар, пропускная способность 100 л/мин.
Все три присоединения — G1/2, корпус латунный, масса 1,22 кг.
Технические характеристики
| Номинальное давление | 310 бар |
|---|---|
| Максимальное давление | 350 бар |
| Диапазон настройки | 50–310 бар |
| Номинальный расход | 100 л/мин |
| Рабочая среда | Любая неагрессивная жидкость |
| Температура среды | 0 < t ≤ 90 °C |
| Материал | Латунь |
| Масса | 1,22 кг |

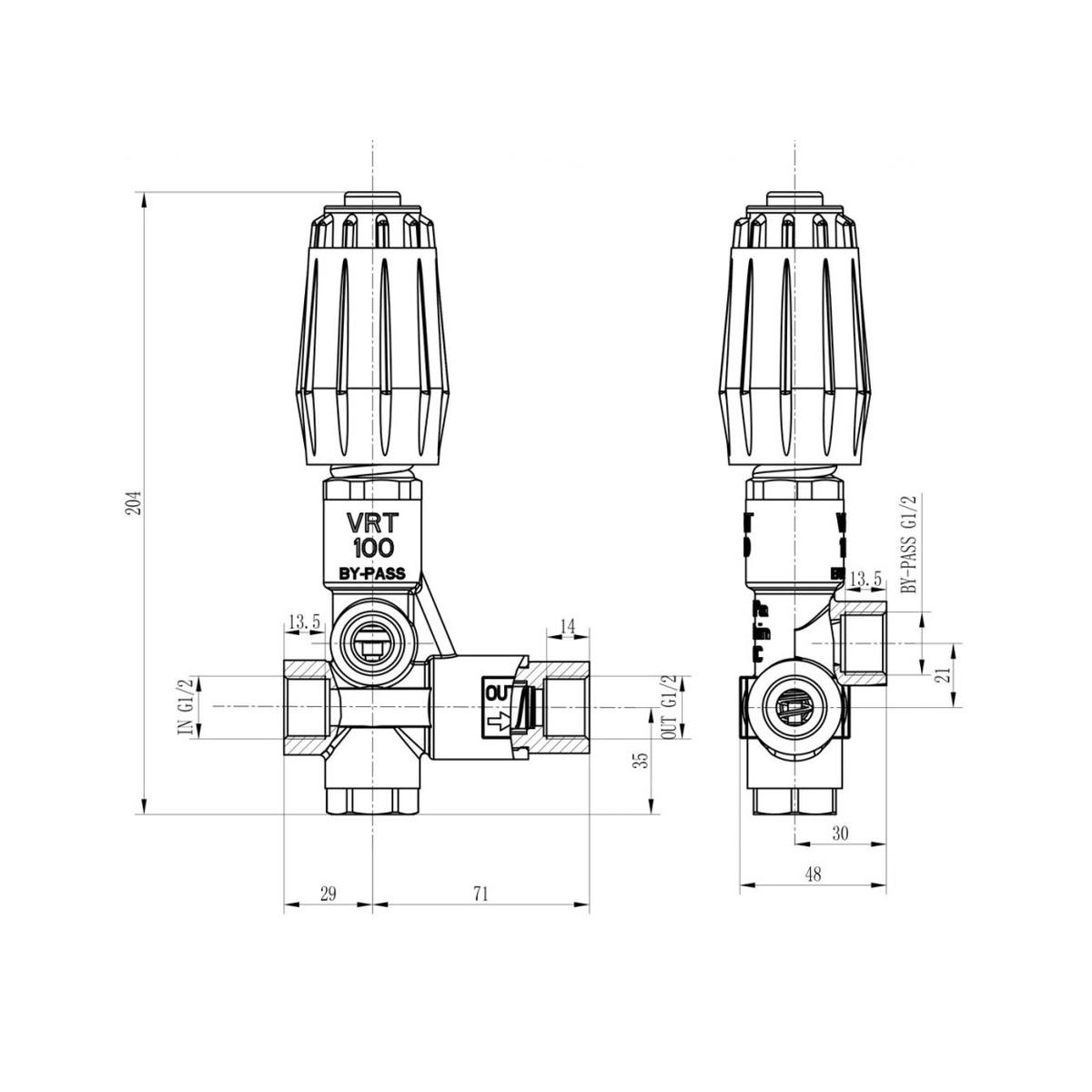

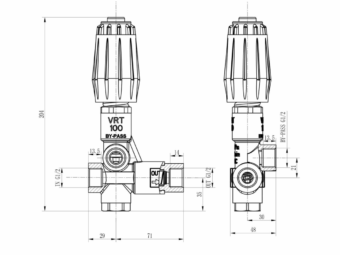

| Габариты | Высота 204 мм, ширина 100 мм (29 + 71 мм от оси корпуса), глубина 48 мм |
| Маркировка на корпусе | VRT 100 · BY-PASS |
Присоединения
| Вход (IN) | G1/2 |
|---|---|
| Выход (OUT) | G1/2 |
| Байпас (BY-PASS) | G1/2 |
Маркировка изготовителя на корпусе: IN или N — вход, OUT — выход, BY-PASS — байпас (сброс).
Насосы PINFL, к которым подходит клапан
Порог срабатывания задаётся регулировочным винтом в диапазоне от 50 бар до класса клапана, поэтому по давлению он закрывает не точку, а весь этот диапазон. Решает при подборе пропускная способность корпуса: она должна быть не ниже подачи насоса. В таблице — насосы каталога, которые клапан закрывает по расходу.
| Насос | Давление | Подача | Число клапанов |
|---|---|---|---|
| Плунжерный насос PINFL 40A-25-M1-G — 300 бар, 88.4 л/мин | 300 бар | 88,4 л/мин | один |
| Плунжерный насос PINFL 30A-22-M1 — 300 бар, 43 л/мин | 300 бар | 43 л/мин | один |
| Плунжерный насос PINFL 24A-3025-F1 — 250 бар, 30 л/мин | 250 бар | 30 л/мин | один |
| Плунжерный насос высокого давления PINFL IB1525 (с полым валом) | 250 бар | 15 л/мин | один |
| Плунжерный каналопромывочный насос PINFL 40A 100/200-G | 200 бар | 100 л/мин | один |
| Плунжерный насос PINFL 70A-45-F1 — 300 бар, 257 л/мин | 300 бар | 257 л/мин | 3 параллельно |
| Плунжерный насос PINFL 50B-32-M1-G — 300 бар, 138 л/мин | 300 бар | 138 л/мин | 2 параллельно |
| Плунжерный насос PINFL 50A-32-F1-G — 300 бар, 121 л/мин | 300 бар | 121 л/мин | 2 параллельно |
Полный список — в разделе плунжерных насосов; подбор под конкретную схему обвязки уточняется при заказе.
Другие клапаны каталога
- Регулятор давления PINFL VRP450 механический — 300 бар, 450 л/мин
- Регулятор давления PINFL VRP450 пневматический — 300 бар, 450 л/мин

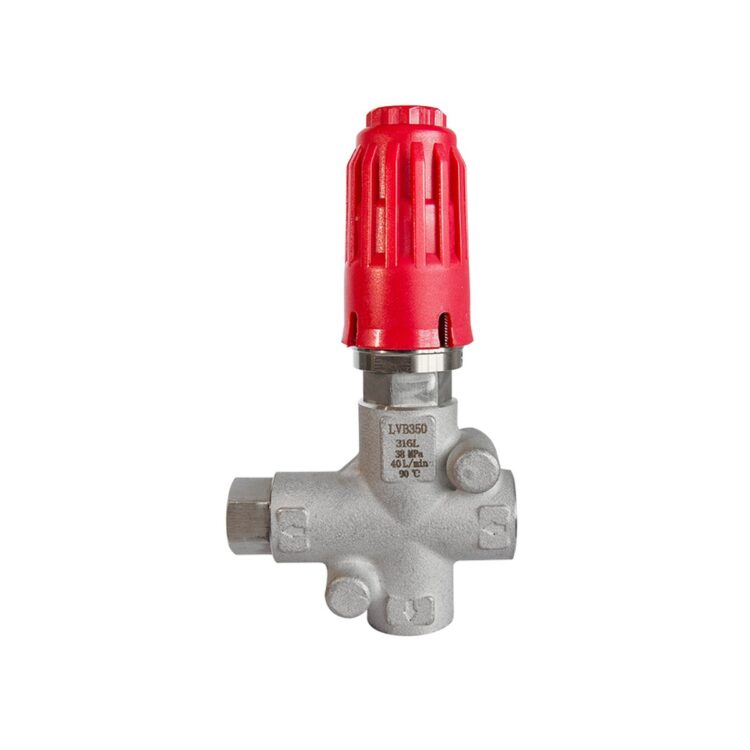

- Разгрузочный клапан PINFL LVB350 — 350 бар, 40 л/мин
- Предохранительный клапан PINFL VS270 — 270 бар, 20 л/мин
Каталог предохранительной арматуры PINFL
Каталог собирает 24 модели: 11 предохранительных и 13 регулировочных клапанов на давление до 3000 бар и расход до 450 л/мин. По каждой модели приведены фотография, характеристики на русском языке и габаритный чертёж с присоединениями. Скачать каталог клапанов PINFL (PDF, 6,6 МБ).
Цена и срок поставки — по запросу. Для подбора укажите рабочее и максимальное давление, требуемый расход, рабочую среду, температуру, присоединительные размеры и способ управления — ручной или дистанционный.
