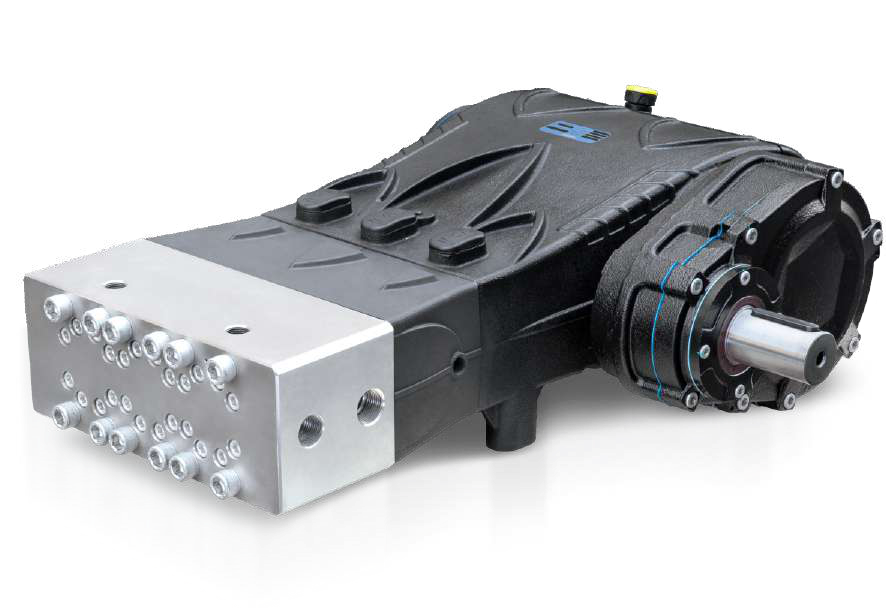

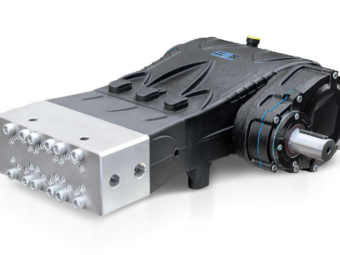

PINFL 50A-24-H1-G — трёхплунжерный насос сверхвысокого давления (платформа 50A, серия 50A-H1-G). Рабочее давление до 800 бар при подаче до 35 л/мин. Встроенный редуктор согласует обороты двигателя с рабочей частотой коленвала. Назначение: подача воды, горячей воды, химических растворов, морской и пластовой воды.
Технические характеристики
Давление: 800 бар (80 МПа) · Расход: 35 л/мин · Мощность: 56 кВт
Привод — через редуктор. Обороты двигателя и передаточное число редуктора подбираются под задачу; согласуйте комплектацию со специалистами PINFL.

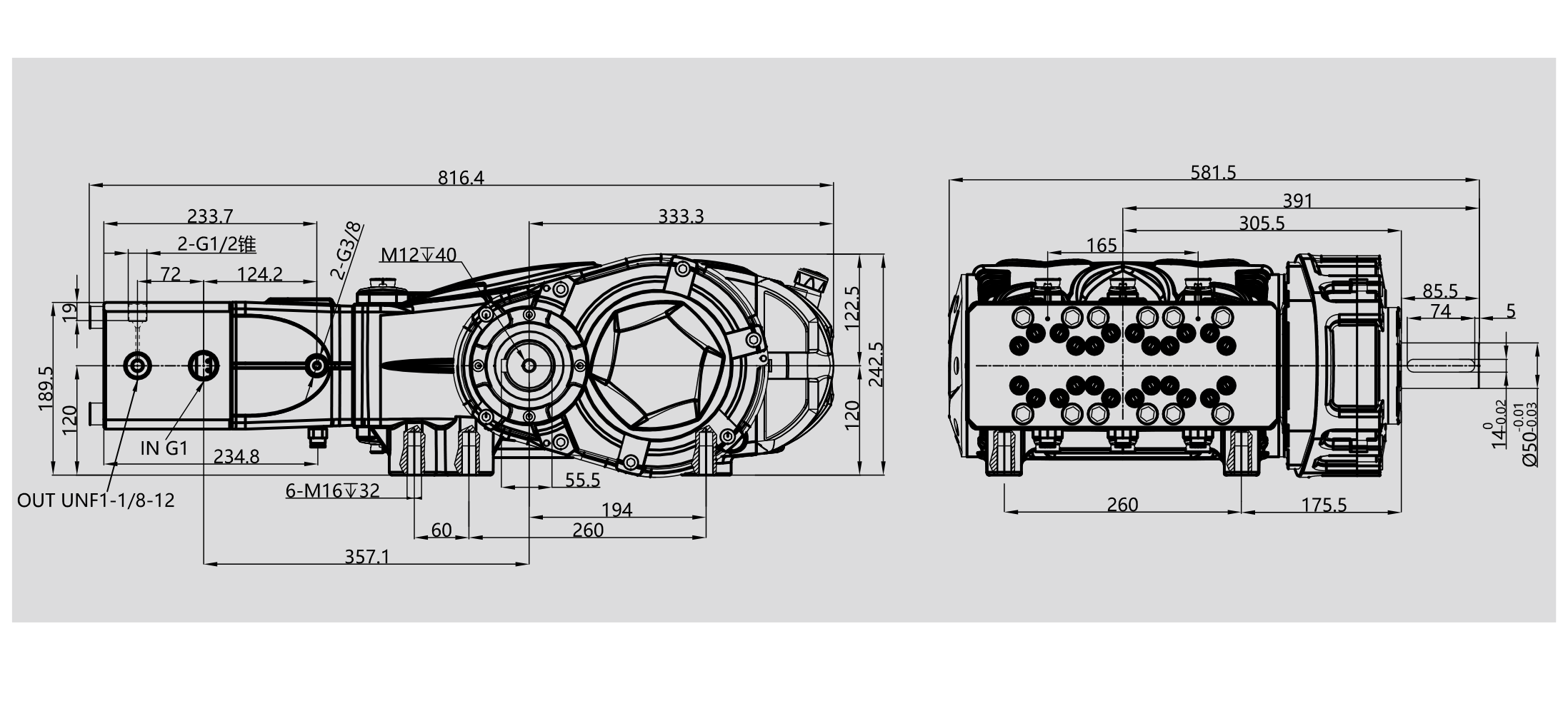

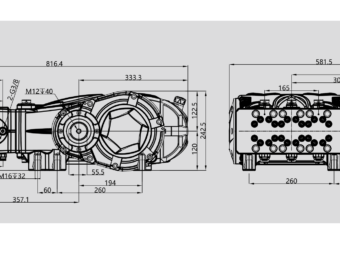

Конструкция
- 3 плунжера, диаметр плунжера 24 мм, ход плунжера 50 мм
- Привод: С редуктором
- Платформа: 50A
- Масса: 235,5 кг
Применение
- Водоструйная (waterjet) и гидроабразивная резка
- Гидродемонтаж бетона, снятие покрытий
- Очистка теплообменников и реакторов сверхвысоким давлением
- Испытательные и опрессовочные стенды до 2800 бар
Цена — по запросу; поставка под заказ.
Клапаны для этого насоса
Порог срабатывания клапана задаётся регулировочным винтом в диапазоне от 50 бар до его класса, поэтому класс — это верхний предел корпуса и пружины, а не точка, в которой клапан обязан открыться: пятисотбарный штатно работает и на 150 бар. Решает при подборе пропускная способность корпуса — она должна быть не ниже подачи насоса. Для рабочей точки 800 бар и 35 л/мин подходят:
| Клапан | Назначение | Диапазон настройки | Расход | На линию |
|---|---|---|---|---|
| PINFL VS850 | предохранительный | 50–800 бар | 100 л/мин | один клапан |
| PINFL VHP80 | регулятор давления | 50–800 бар | 80 л/мин | один клапан |
| PINFL JB1500 | байпасный, разгрузка линии | 50–1500 бар | 40 л/мин | один клапан |
Клапаны в комплект поставки насоса не входят: обвязку задаёт установка, в которую он встраивается. Характеристики, присоединения и габаритные чертежи всех моделей собраны в каталоге предохранительной арматуры — скачать каталог клапанов PINFL (PDF, 6,6 МБ). Остальные позиции — в разделе комплектующих к насосам высокого давления.
