Назначение

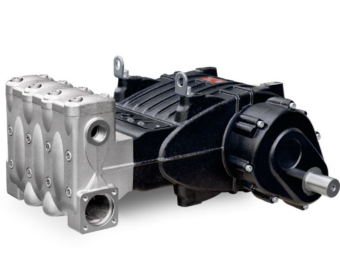

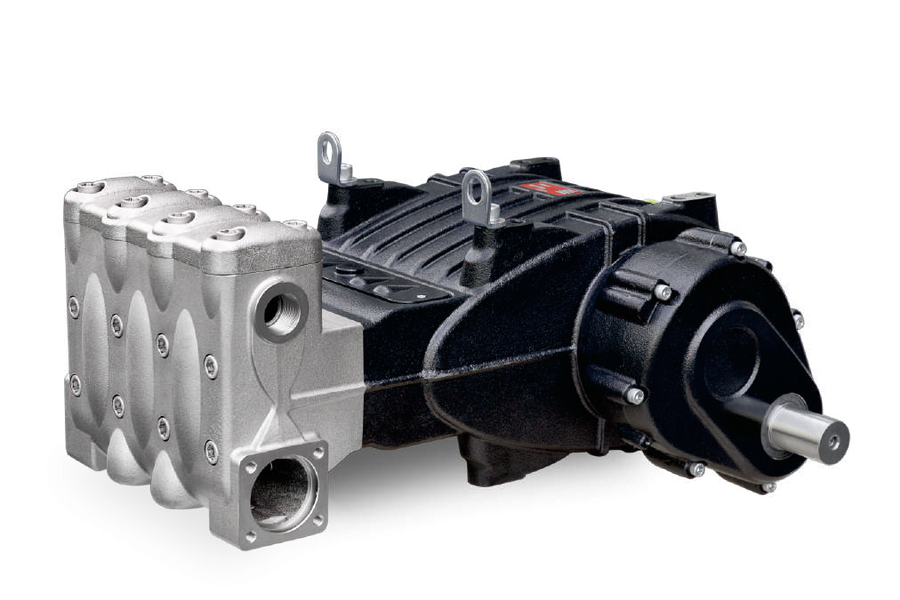

Плунжерный насос высокого давления платформа 50B для каналопромывочной техники — гидродинамической очистки канализационных и ливневых сетей, размыва иловых отложений и жировых пробок. Обеспечивает расход 309 л/мин при рабочем давлении до 200 бар. Устанавливается на каналопромывочные и комбинированные машины, илососы.
Ремонтопригодность
Серия 50B — насос повышенного класса мощности, широко применяемый в каналопромывочной технике. Проточная часть выполнена гильзованной, и это определяет логику ремонта. Изнашивается в первую очередь гильза, поэтому в тяжёлом случае меняются только она и плунжер, а гидравлическая часть остаётся в работе. Тем же ограничиваются последствия нештатных ситуаций: повреждение локализуется в сменных деталях, а не в корпусе.
Технические характеристики
| Производительность (подача) | 309 л/мин |
|---|---|
| Рабочее давление | 200 бар (20 МПа) |
| Частота вращения | 1500 об/мин |
| Крутящий момент на валу привода | 770 Н·м |
| Мощность привода | 121 кВт (165 л.с.) |
| Количество плунжеров | 3 |
| Присоединение выход / вход | 2×G1¼ / 2×Ø80 |
| Диаметр вала | Ø50 мм |
Эксплуатация и обслуживание
Ресурс насоса определяется условиями на входе — фильтрацией воды, подпором и отсутствием сухого хода. Обслуживание ведётся по наработке в моточасах: от ежесменного контроля масла и фильтра до замены манжет и клапанов по регламенту. Порядок работ и диагностика по симптомам разобраны в разделе «Эксплуатация и обслуживание»:
- Техническое обслуживание насоса: периодичность и объём работ
- Признаки износа насоса высокого давления
- Как определить модель насоса по заводской табличке
- Устройство водяного насоса высокого давления каналопромывочной машины
- Ежесменный контроль насоса: что смотреть перед сменой
- Ремонт или замена насоса: как принять решение
Документация
Руководство по техническому обслуживанию насоса PINFL 50B — серии 50B-F1-G, PDF.
Клапаны для этого насоса
Порог срабатывания клапана задаётся регулировочным винтом в диапазоне от 50 бар до его класса, поэтому класс — это верхний предел корпуса и пружины, а не точка, в которой клапан обязан открыться: пятисотбарный штатно работает и на 150 бар. Решает при подборе пропускная способность корпуса — она должна быть не ниже подачи насоса. Под давление 200 бар и подачу 309 л/мин подходят:
| Клапан | Назначение | Диапазон настройки | Расход | На линию |
|---|---|---|---|---|
| PINFL VS200 | предохранительный | 50–200 бар | 200 л/мин | 2 шт. параллельно |
| PINFL VRP450 механический | регулятор давления | 50–300 бар | 450 л/мин | один клапан |
| PINFL VRT100-B | байпасный, разгрузка линии | 50–310 бар | 100 л/мин | схема по запросу |
Клапаны в комплект поставки насоса не входят: обвязку задаёт установка, в которую он встраивается. Характеристики, присоединения и габаритные чертежи всех моделей собраны в каталоге предохранительной арматуры — скачать каталог клапанов PINFL (PDF, 6,6 МБ). Остальные позиции — в разделе комплектующих к насосам высокого давления.
Каталог для коммунальной техники

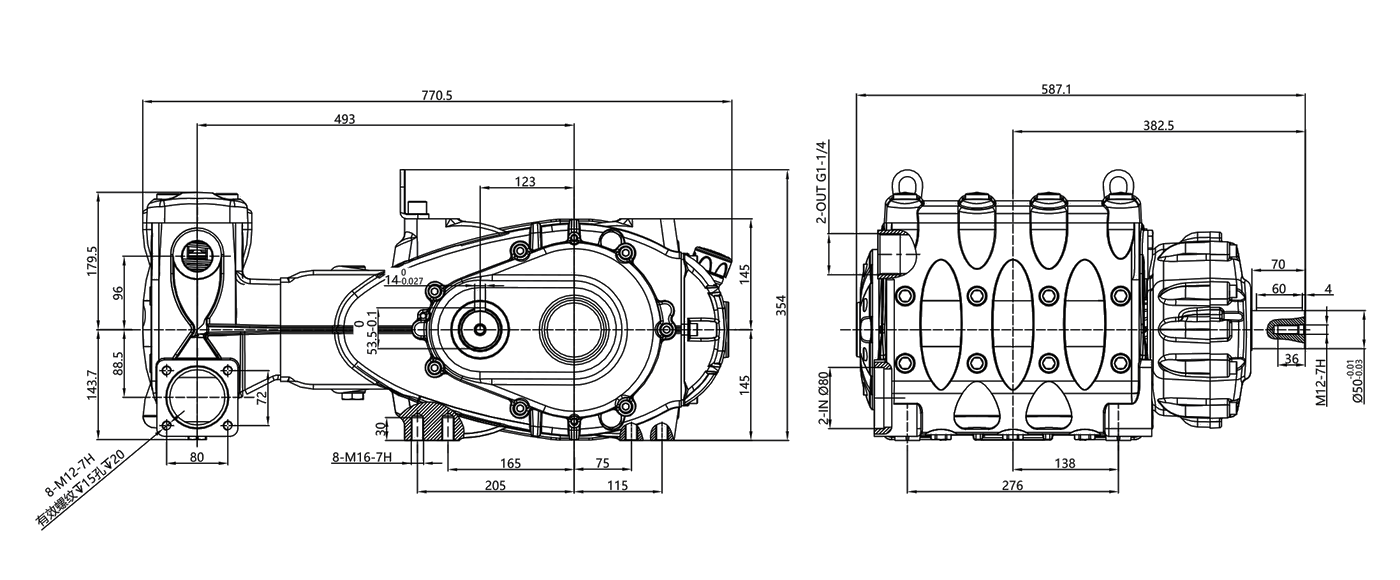

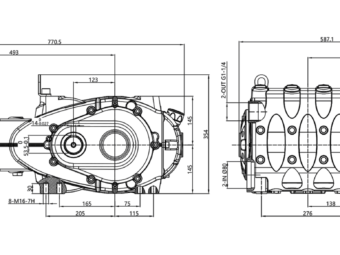

Насосы платформ 30A, 40A, 50A, 50B и 70A вместе с байпасными и регулировочными клапанами к ним сведены в отдельный каталог: на полосу приходится одна платформа с рабочими параметрами, присоединениями и габаритным чертежом. Скачать каталог PINFL для коммунальной техники (PDF, 8 МБ).
