Назначение

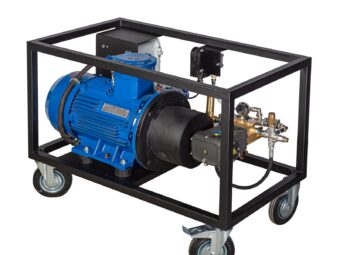

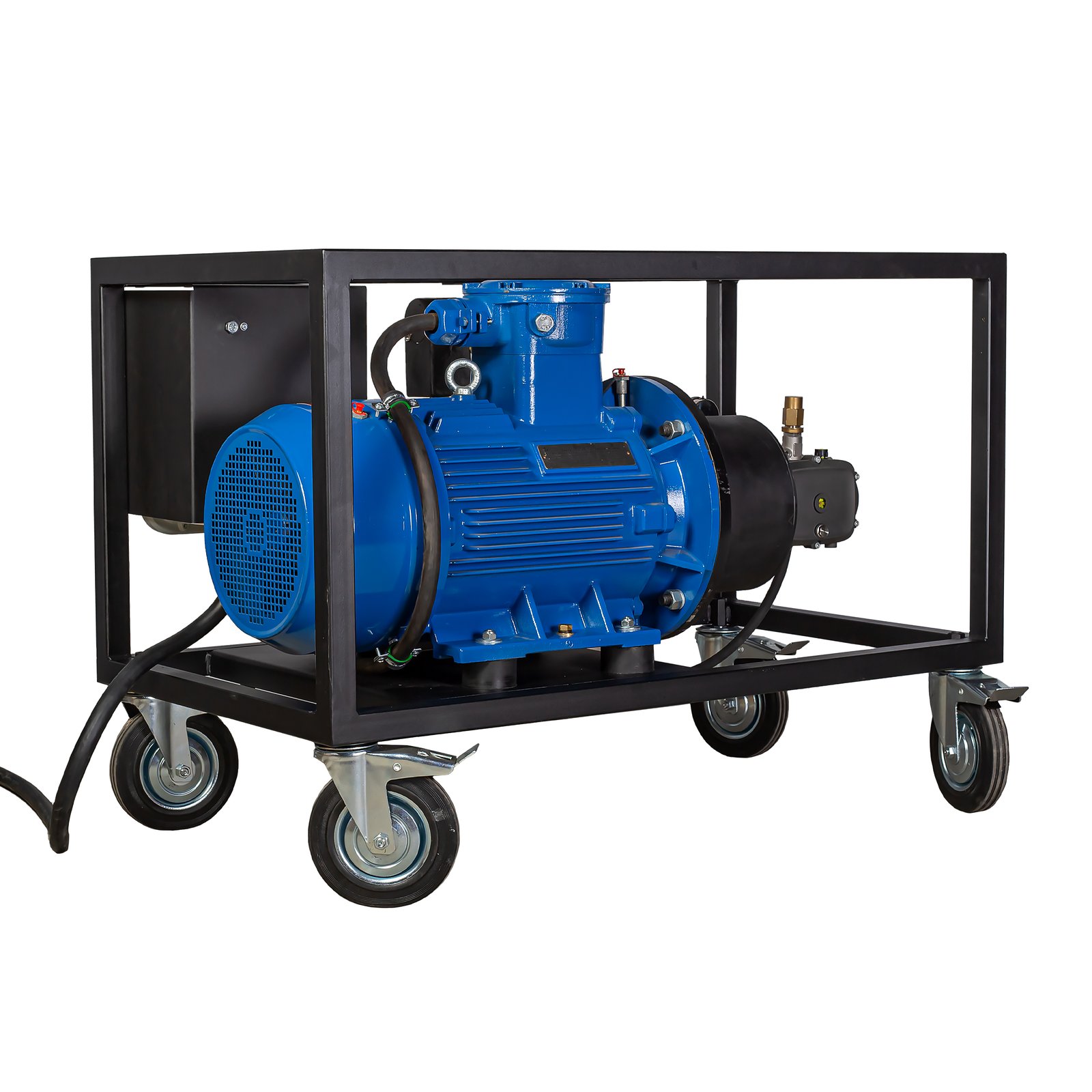

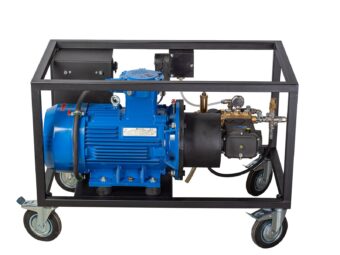

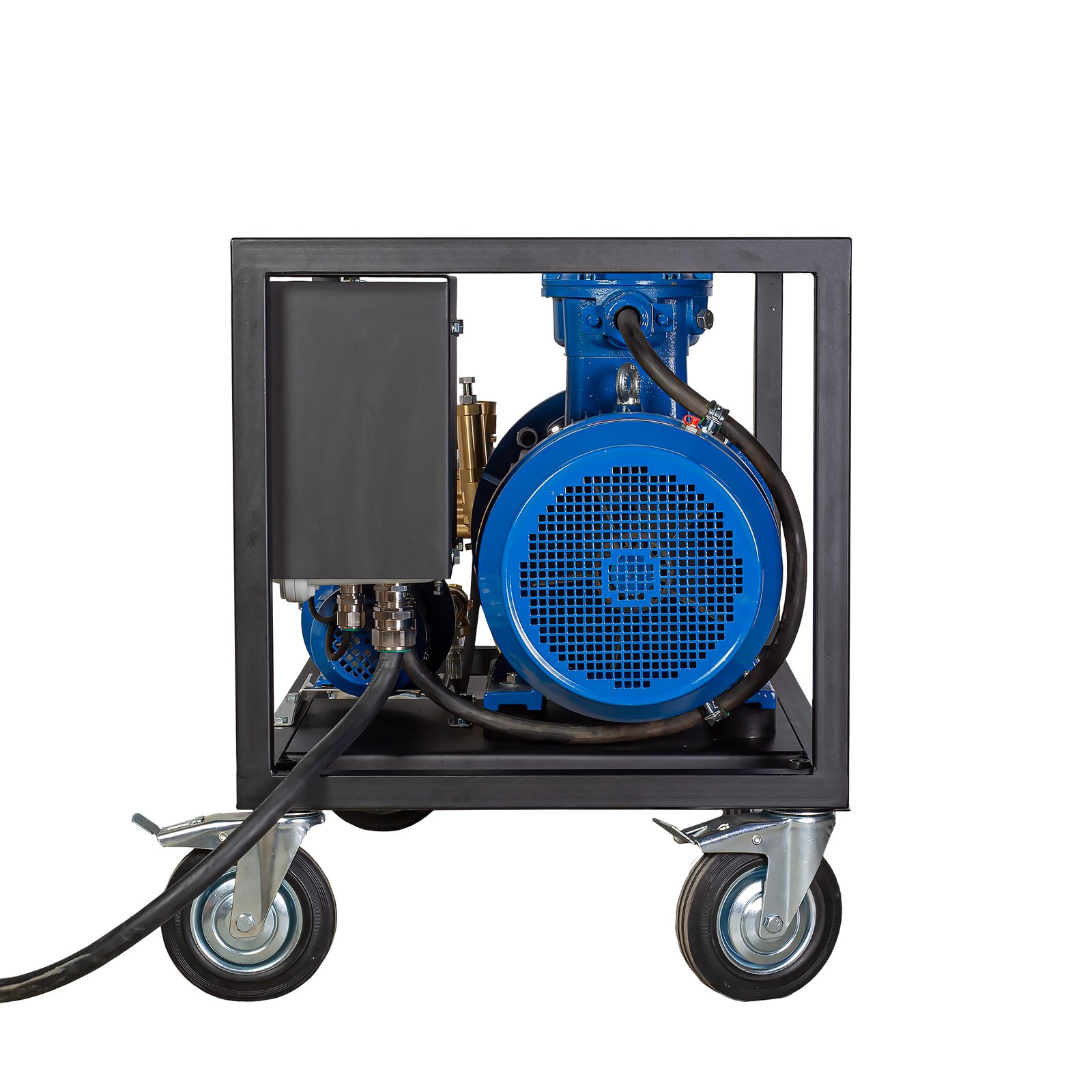

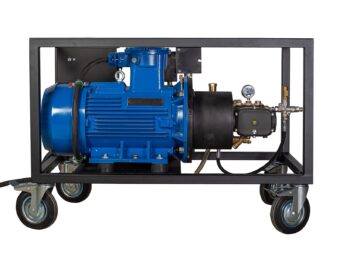

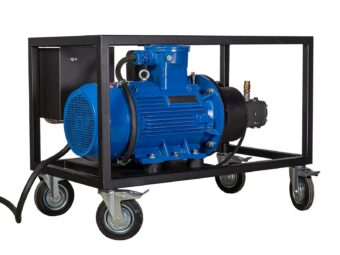

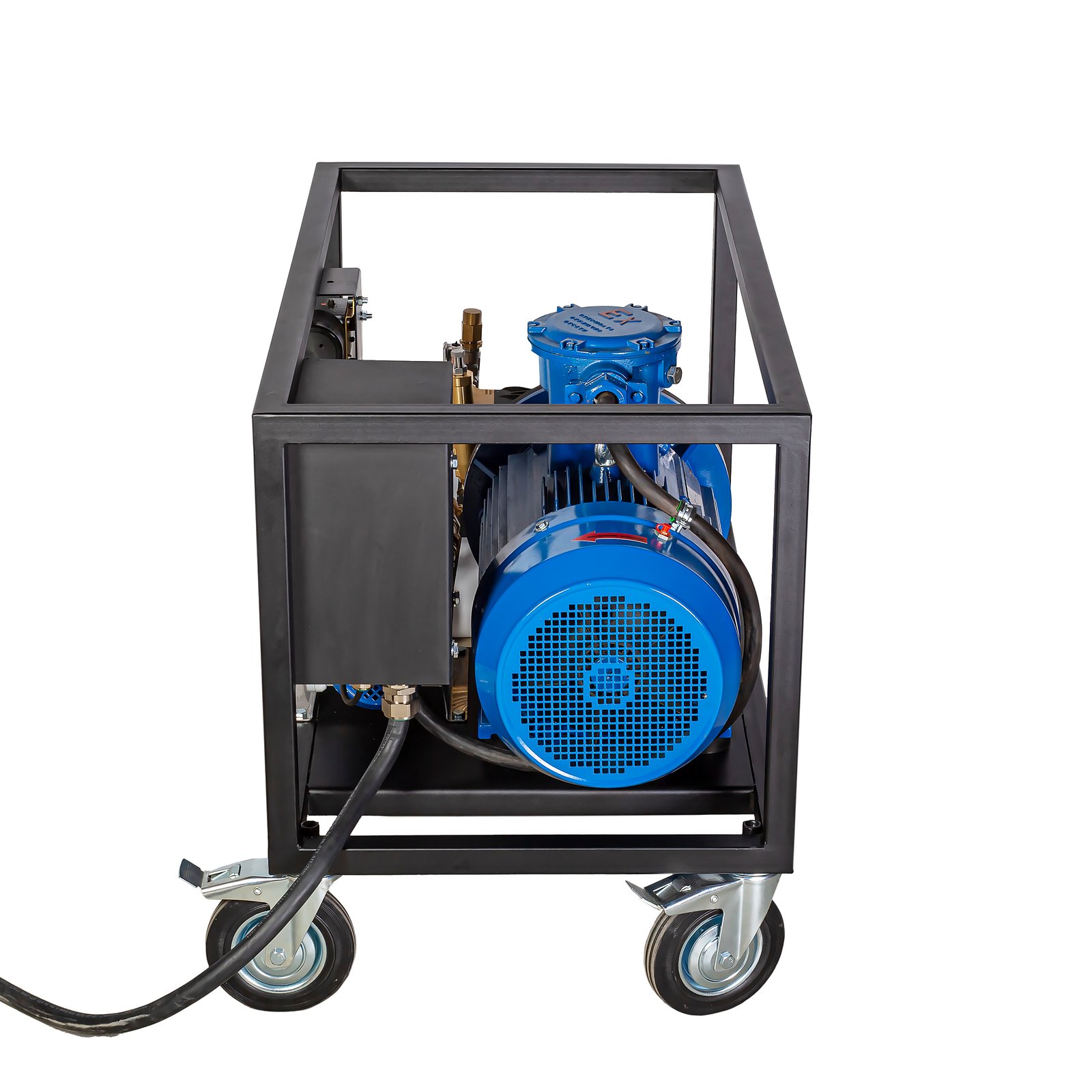

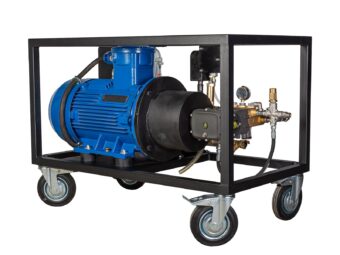

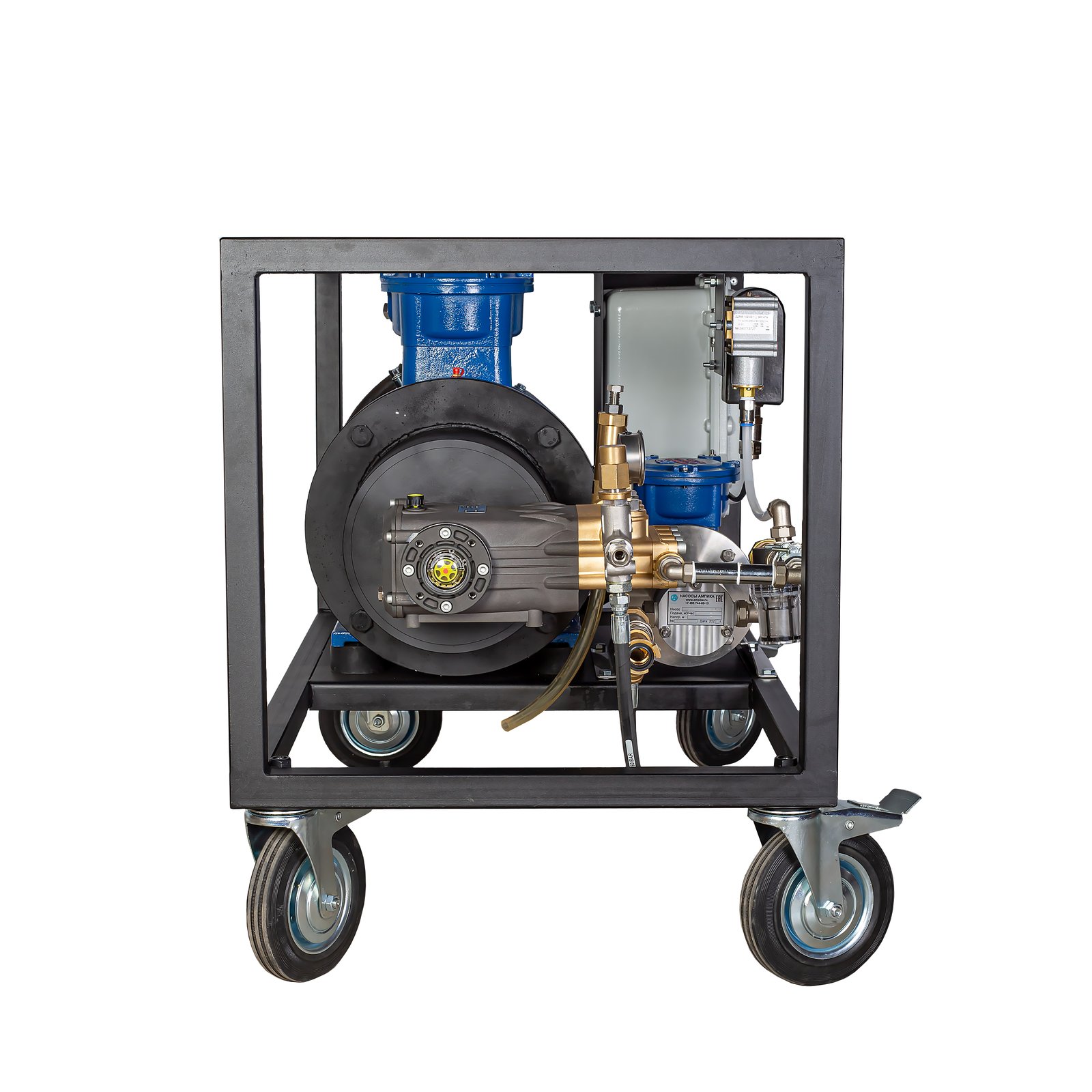

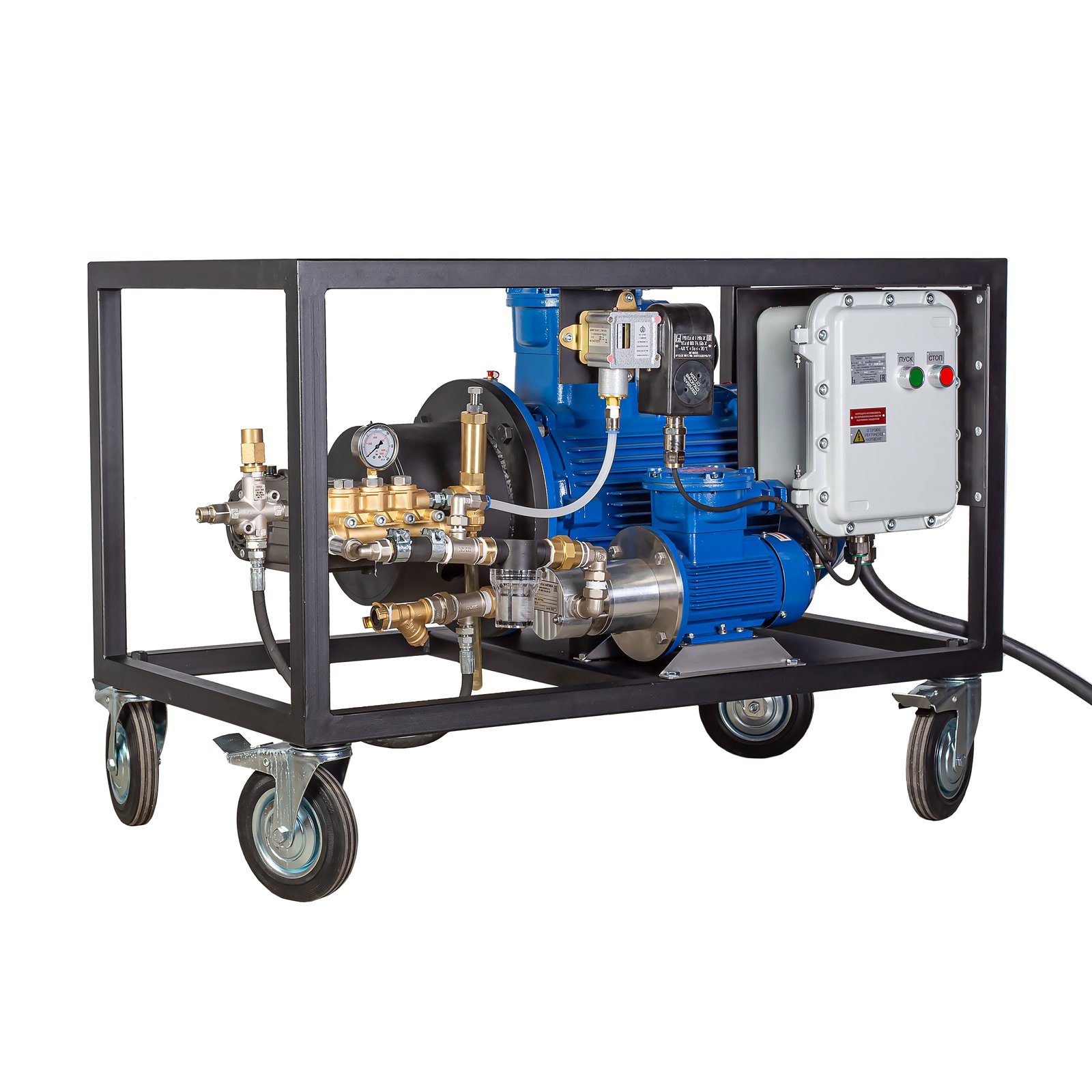

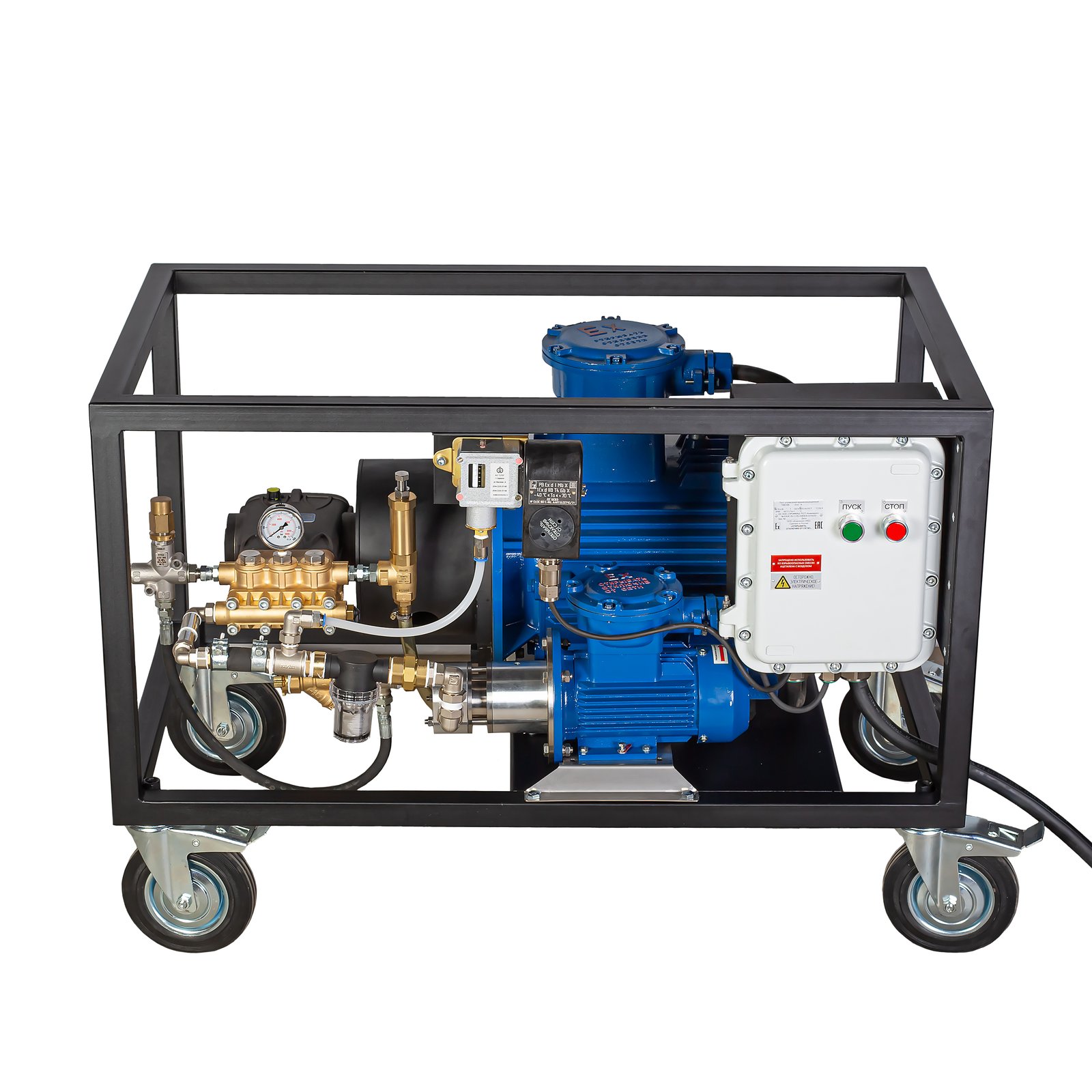

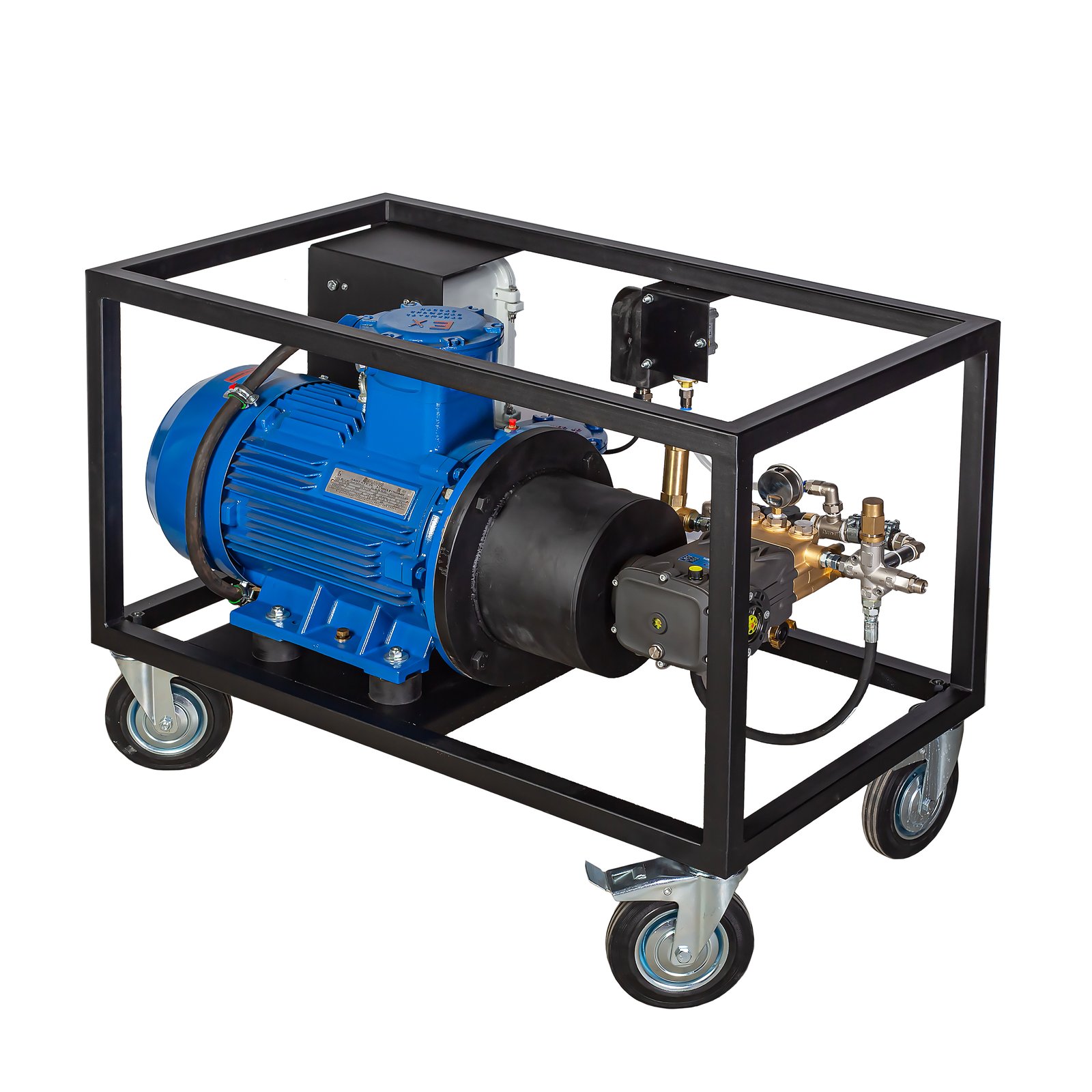

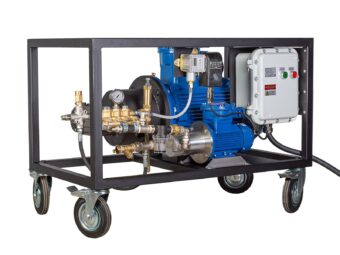

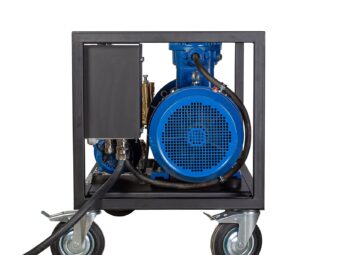

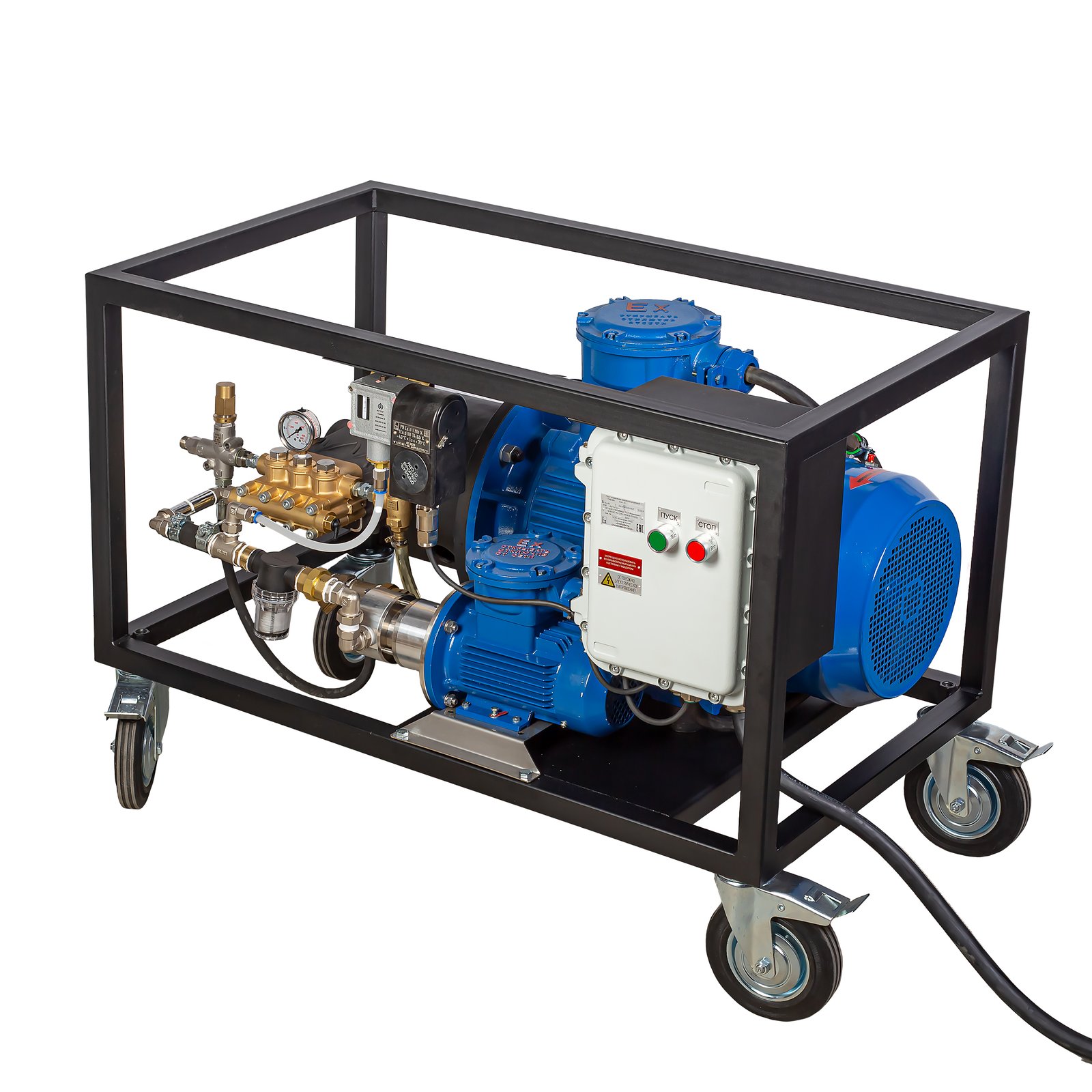

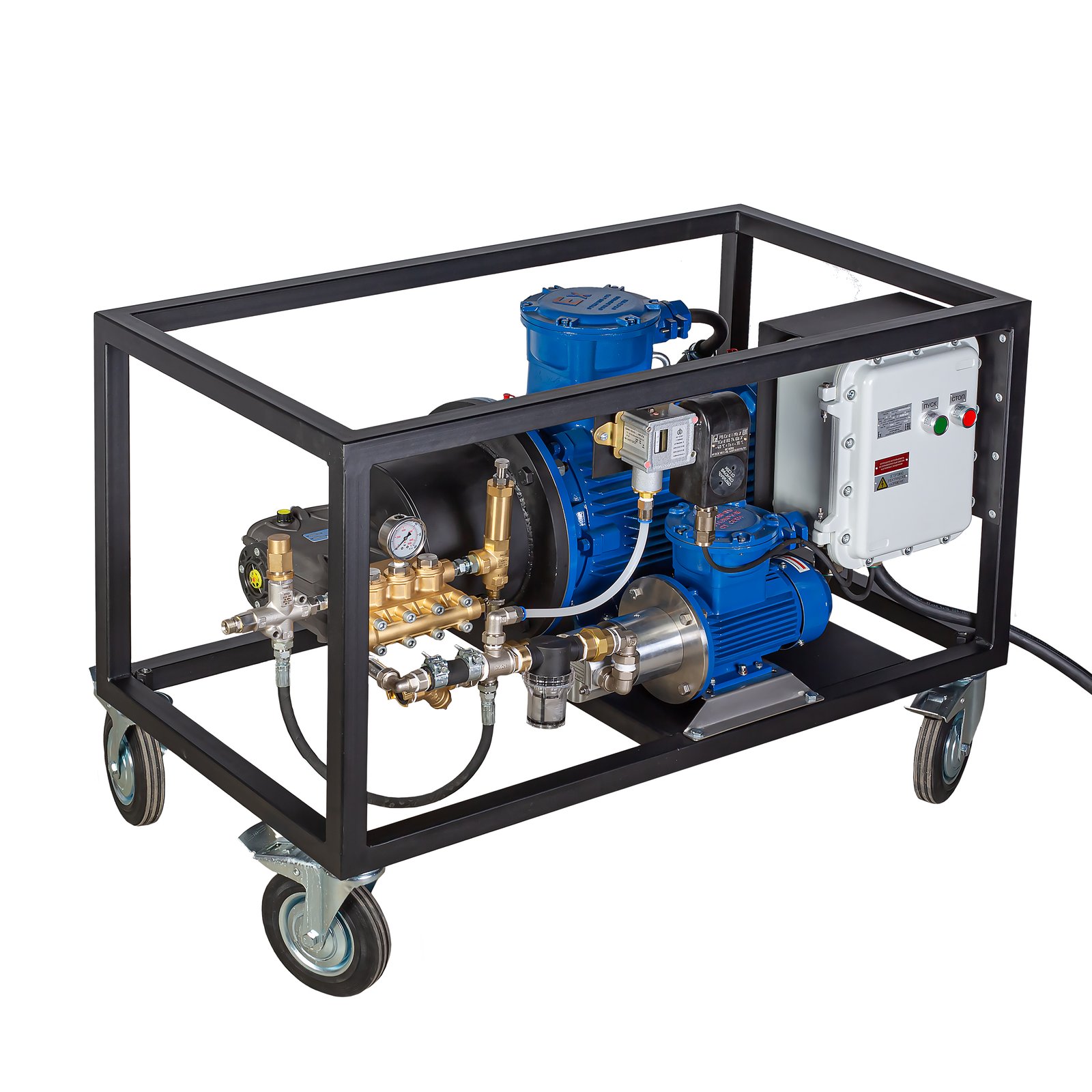

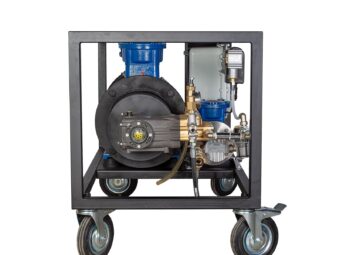

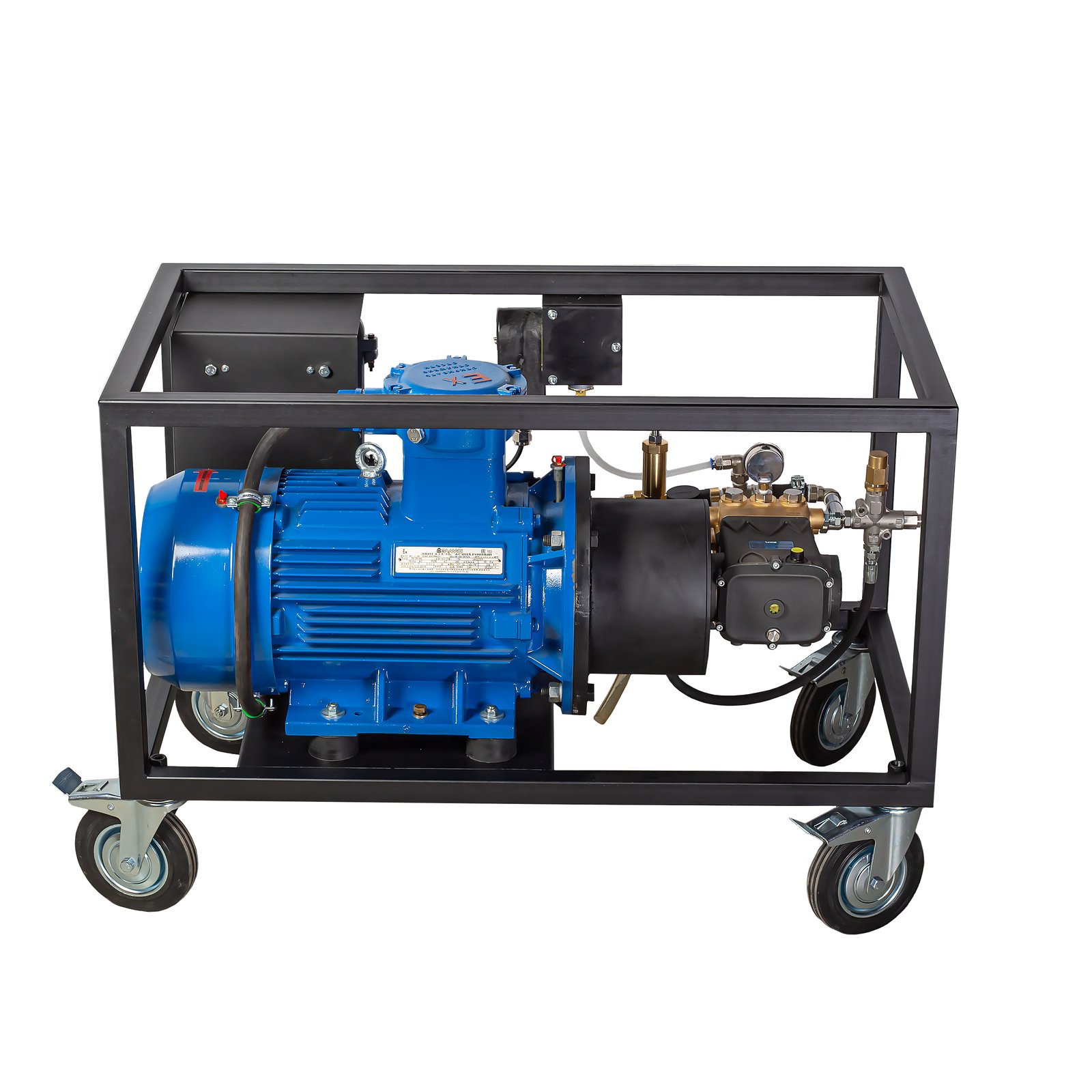

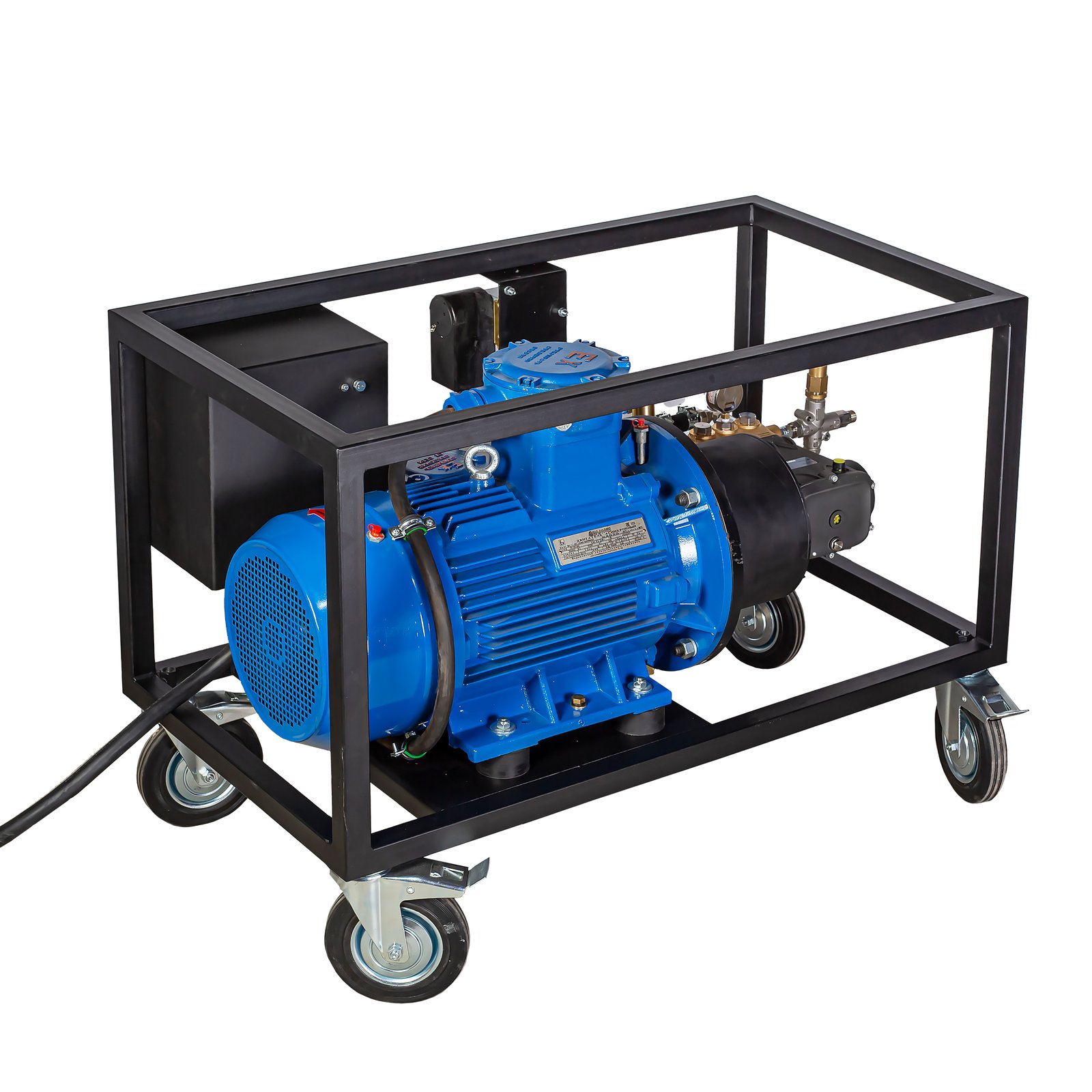

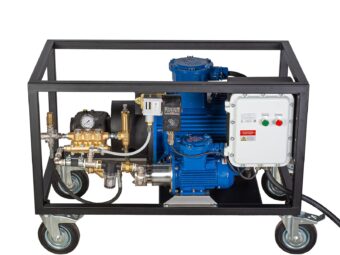

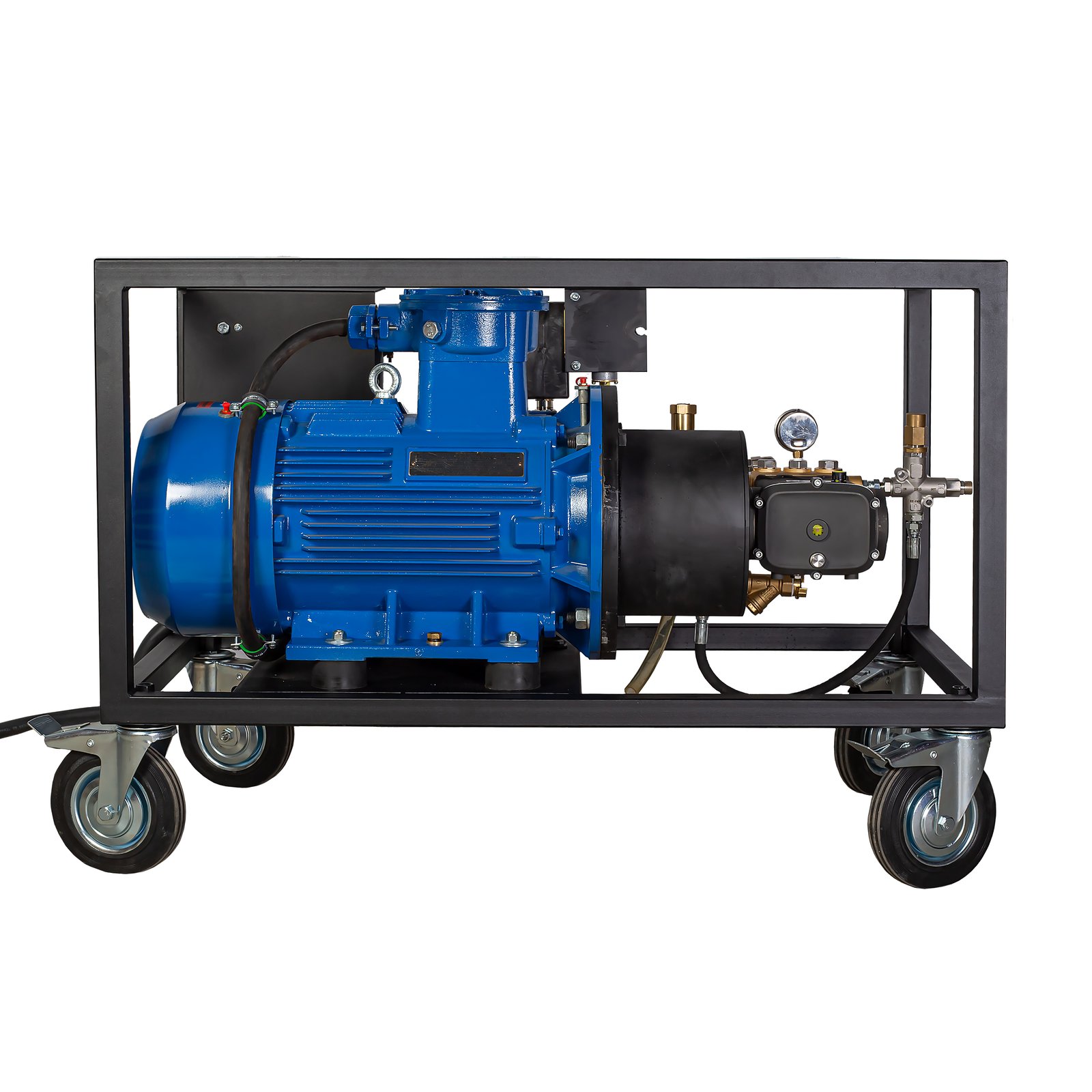

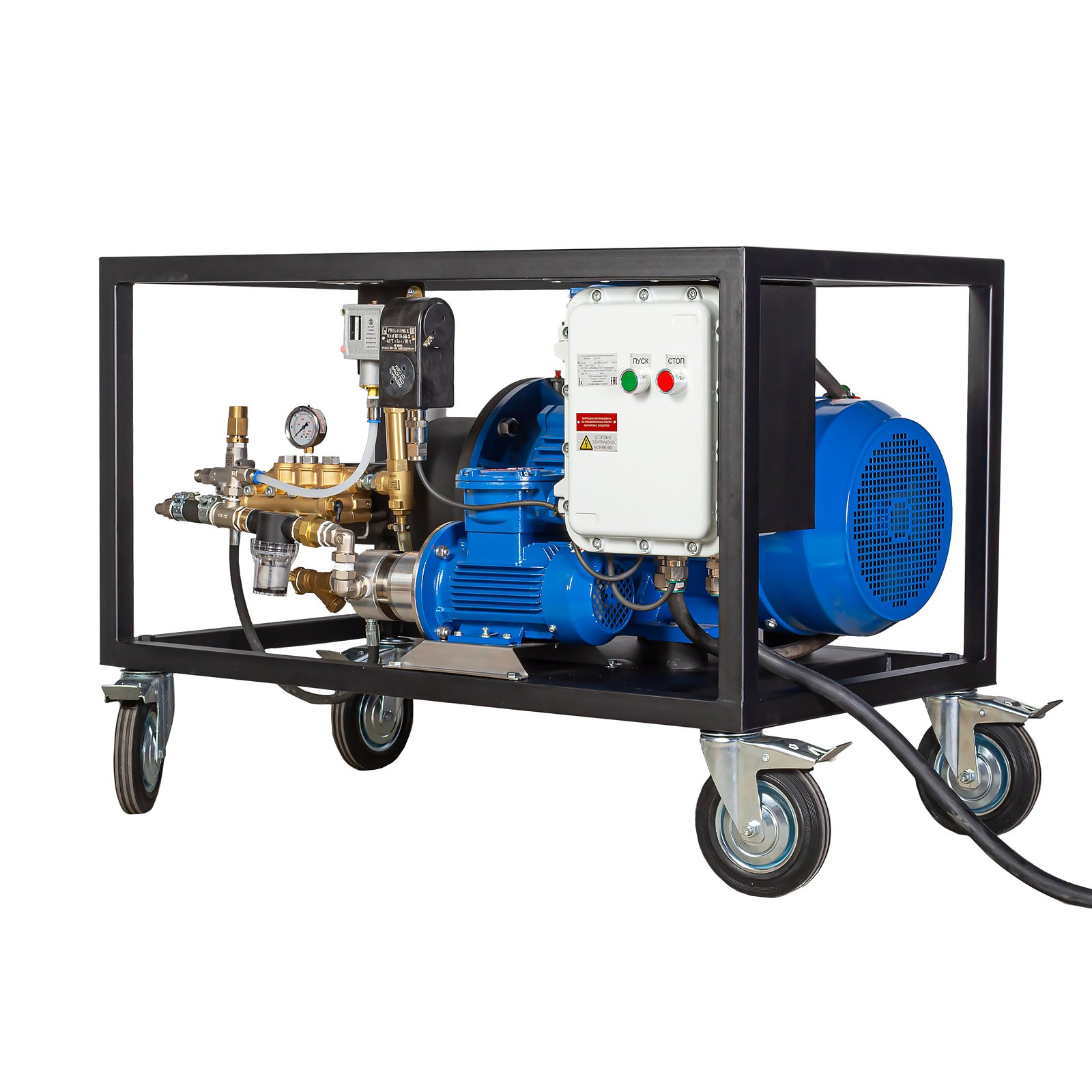

Аппарат высокого давления во взрывозащищённом исполнении (взрывозащищённая мойка высокого давления) на усиленной платформе максимальной подачи — для мойки больших объёмов и площадей на объектах с взрывоопасными зонами классов 1 и 2. Взрывозащищённое исполнение насоса, двигателя и электрики. Исполнение — мобильное или стационарное, по техническому заданию.
Взрывозащита и сертификация
| Маркировка взрывозащиты насоса | 1Ex h IIC T6…T3 Gb X (промышленная); РВ Ex h I Mb X (рудничная) |
|---|---|
| Маркировка взрывозащиты двигателя | 1Ex db IIB T4 Gb |
| Область применения | взрывоопасные зоны классов 1 и 2 |
| Температура рабочей среды | +5…+135 °C (допустимый диапазон по сертификату насосной серии) |
| Степень защиты двигателя | IP55 |
| Соответствие | ТР ТС 010/2011, 012/2011, 020/2011, 032/2013; ГОСТ 31839-2013 |
Насос, двигатель и электрика сертифицированы по ТР ТС 012/2011 — три сертификата соответствия. Насос PINFL — единственный плунжерный насос высокого давления, сертифицированный в РФ по ТР ТС 012/2011 как серийное изделие. Копии сертификатов (PDF): насос PINFL · двигатель · пусковая аппаратура.
Специальные условия применения (знак X): в линии давления устанавливается предохранительный клапан; монтаж и обслуживание — по руководству по эксплуатации.
Рабочие параметры
| Подача | 40 л/мин |
|---|---|
| Давление | 200 бар |
| Мощность двигателя | 15 кВт |
Значения соответствуют заводской табличке аппарата.
Комплектация и цена
- Взрывозащищённый насос PINFL
- Взрывозащищённый двигатель
- Самоцентрирующийся стальной колокол
- Усиленная рама

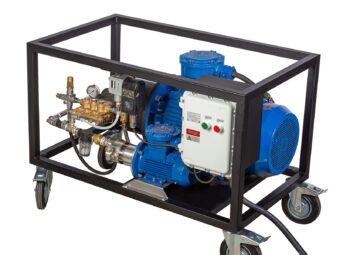

- Взрывозащищённая пусковая аппаратура
Габариты и масса — по запросу, в зависимости от комплектации.
Цена: от 1 000 000 ₽ с НДС — комплектация и исполнение определяются по техническому заданию.
Изготовление под заказ; срок поставки — от 2 недель до 3 месяцев в зависимости от комплектации. При заказе от 5 единиц — скидка, условия обсуждаются индивидуально.
Ремонт на месте эксплуатации
Восстановление работоспособности выполняется персоналом объекта, без специальной оснастки; снятые узлы направляются на завод для восстановления.
- Замена головки насоса — 8 болтов, без слива масла. Устраняет износ уплотнений и клапанов высокого давления.

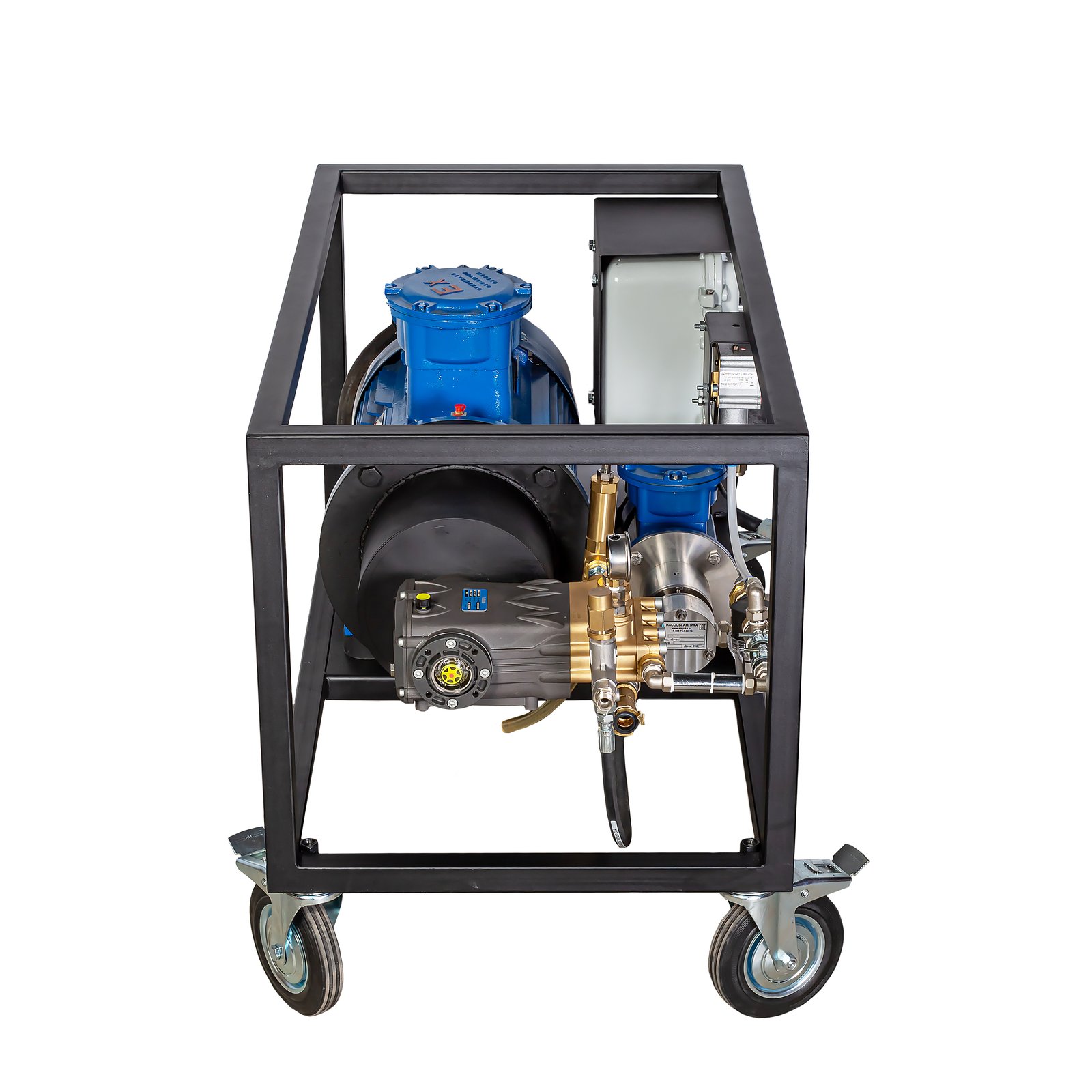

- Замена насоса в сборе с колоколом — 4 болта. Самоцентрирующийся колокол совмещает валы насоса и двигателя при установке; съёмник муфты и лазерная центровка не требуются.
Условия эксплуатации
- Питание 380 В / 50 Гц; привод прямой, частота вращения вала 1450 об/мин.
- Температура окружающей среды −45…+40 °C.
- Температура воды: от +5 °C; до +40 °C — работа без ограничения времени; до +60 °C — не более 1 часа, затем дать насосу остыть.
- Фильтрация воды на входе; объём подаваемой воды должен превышать производительность аппарата; подвод шлангом с внутренним диаметром не менее 25 мм (1″) без сужений и перегибов.
Регламент технического обслуживания
- Первая замена масла — через 50 часов, далее каждые 500 часов.
- Проверка и замена уплотнений и клапанов высокого давления — каждые 1000 часов.
Материалы проточной части
| Картер насоса | чугун |
|---|---|
| Гидравлическая часть (головка) | латунь |
| Плунжеры | керамика |
| Клапаны | латунь / нержавеющая сталь, тарельчатые |
| Уплотнения | Buna-N |
| Колокол насос–двигатель | сталь, самоцентрирующийся |
Алюминий во вращающихся узлах силовой передачи не применяется.
Рекомендации по обеспечению ресурса
Наибольший ресурс гидравлической части достигается при подаче на вход чистой воды: рекомендуется механическая фильтрация и поддержание подпора на входе. Износ уплотнений и клапанов высокого давления в большинстве случаев вызван недостаточной фильтрацией. Головка насоса заменяется на месте (8 болтов), что позволяет восстановить работоспособность без демонтажа аппарата.
Гарантия
Гарантийный срок — 12 месяцев с даты покупки. Гарантия действует на изделия, приобретённые у компании PINFL Россия (генеральный представитель бренда PINFL и производитель установок высокого давления) или у официальных дилеров и зарегистрированные по серийному номеру с предоставлением документов об оплате; на неавторизованные каналы не распространяется.
Задать вопрос по подбору и комплектации — ответим, вышлем копии сертификатов соответствия, фотографии заводской таблички и насоса.
