Назначение

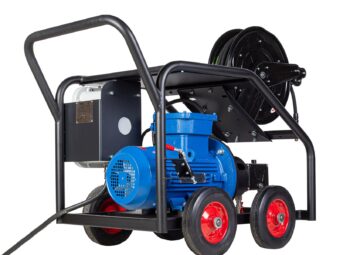

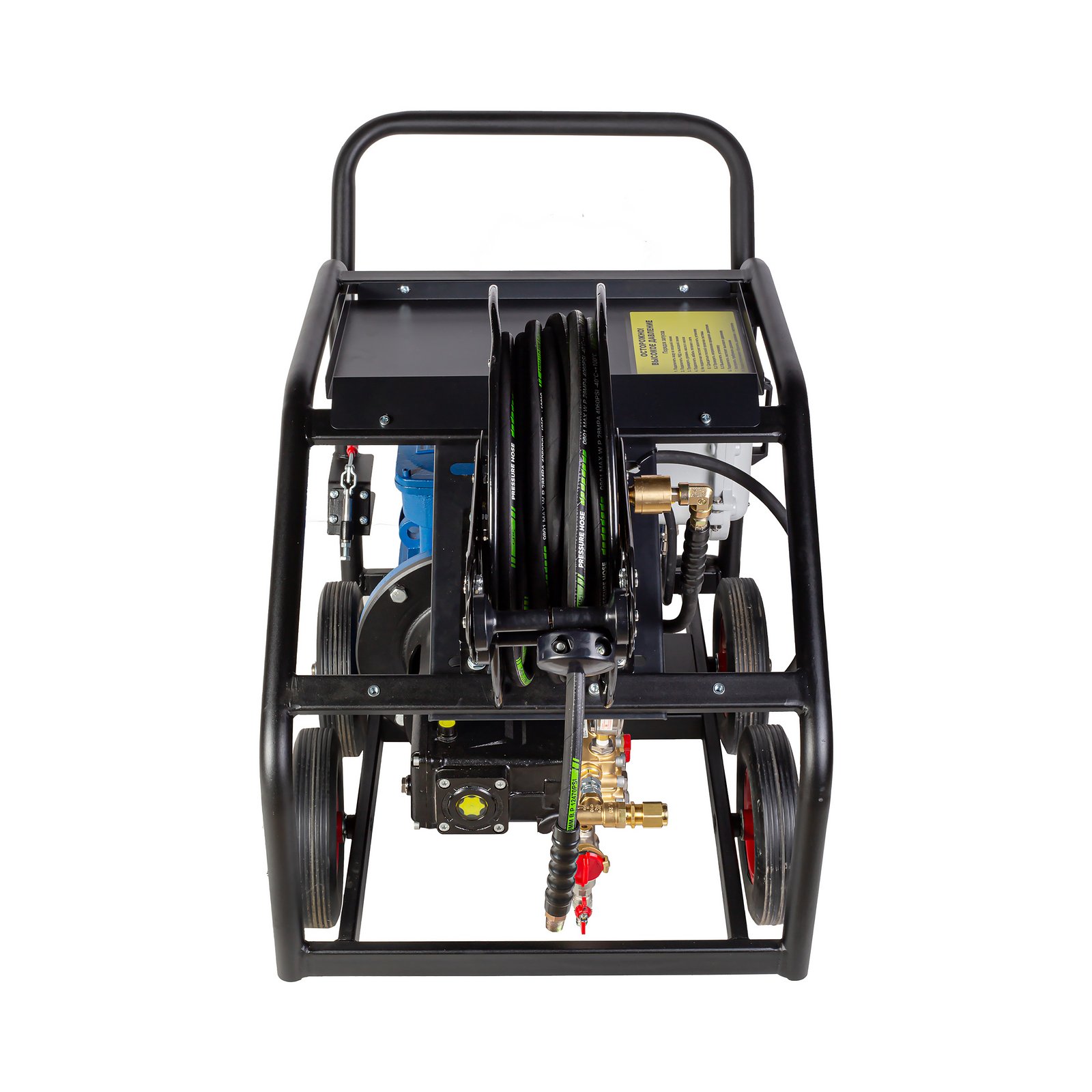

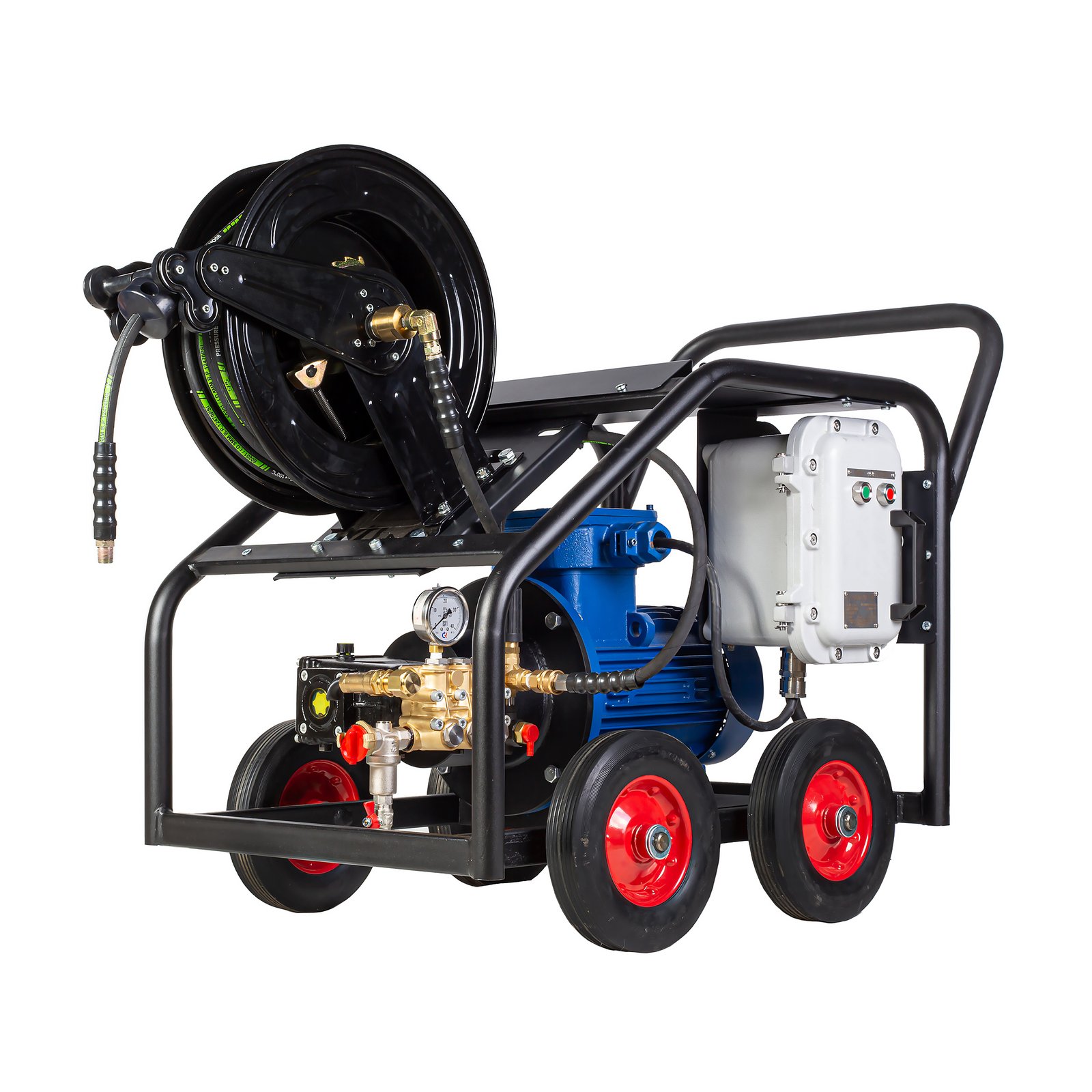

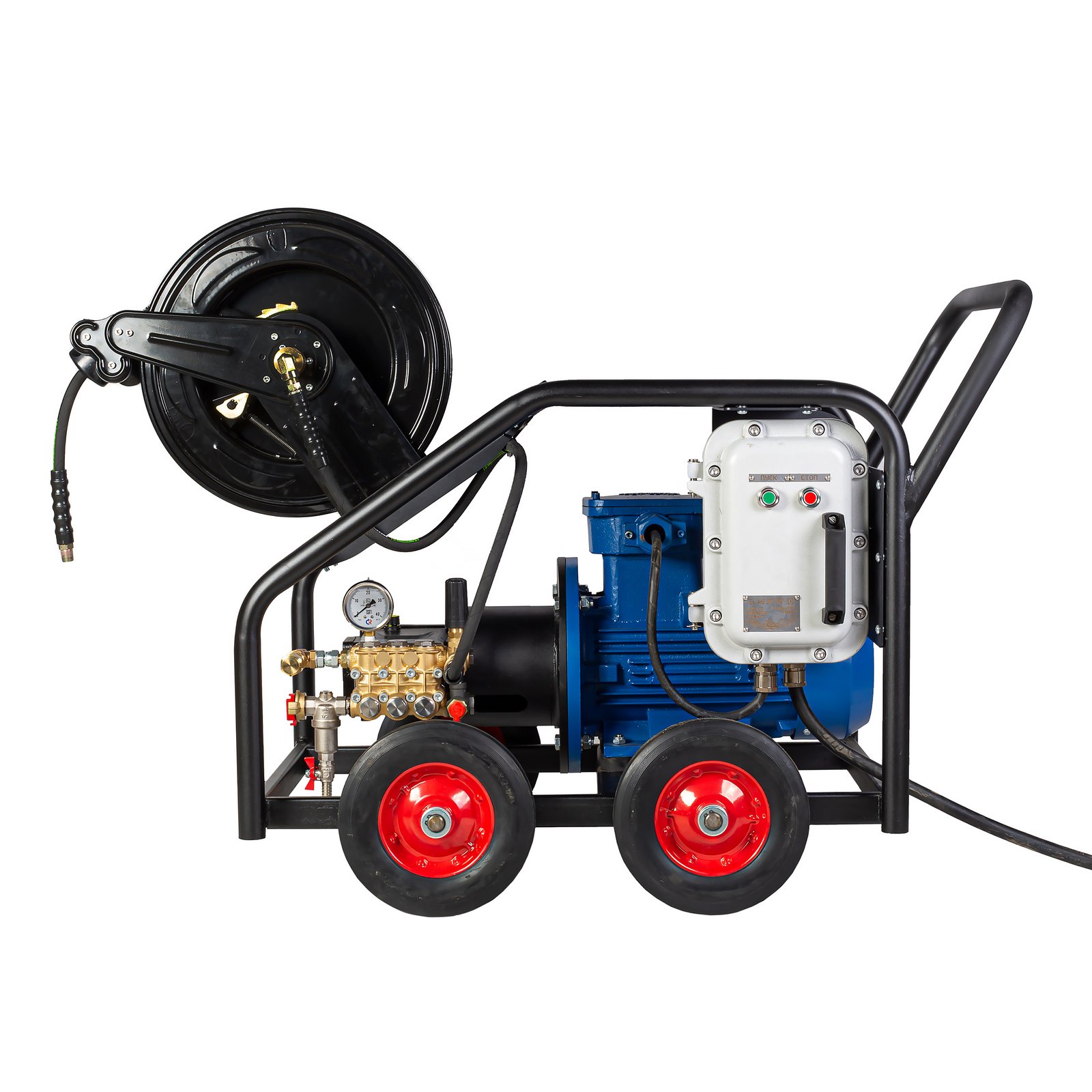

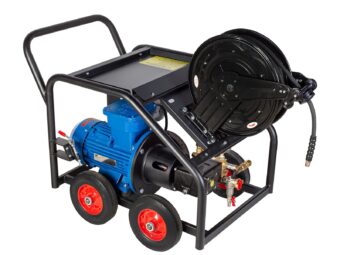

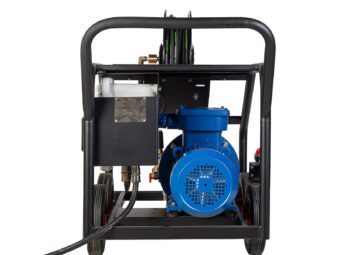

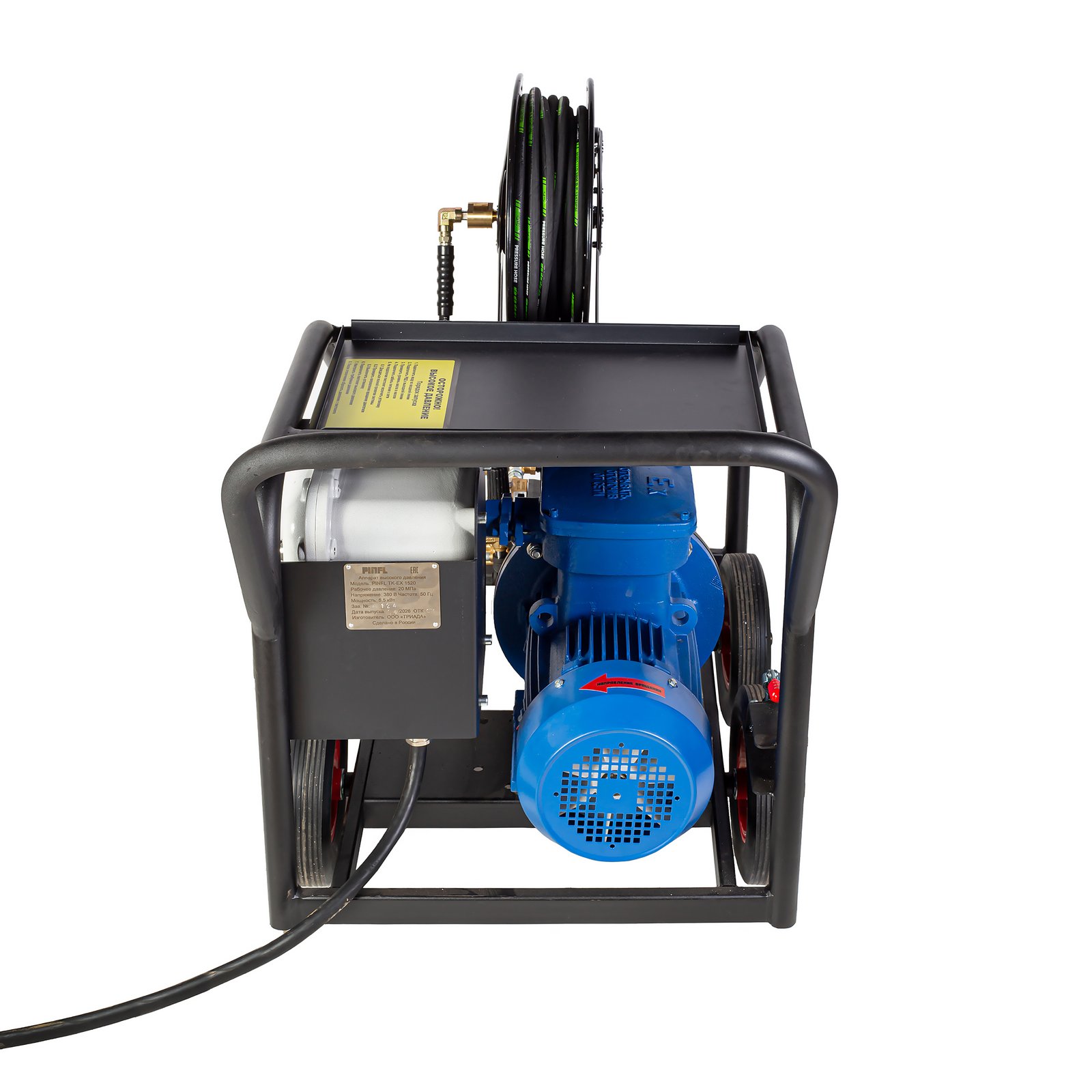

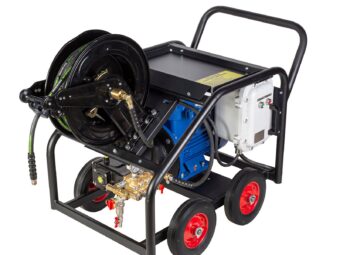

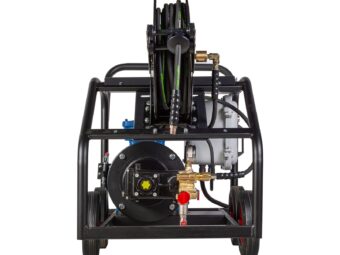

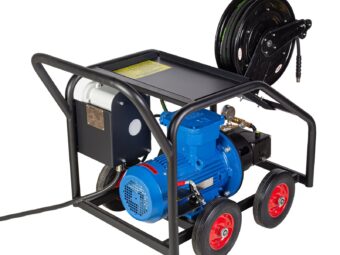

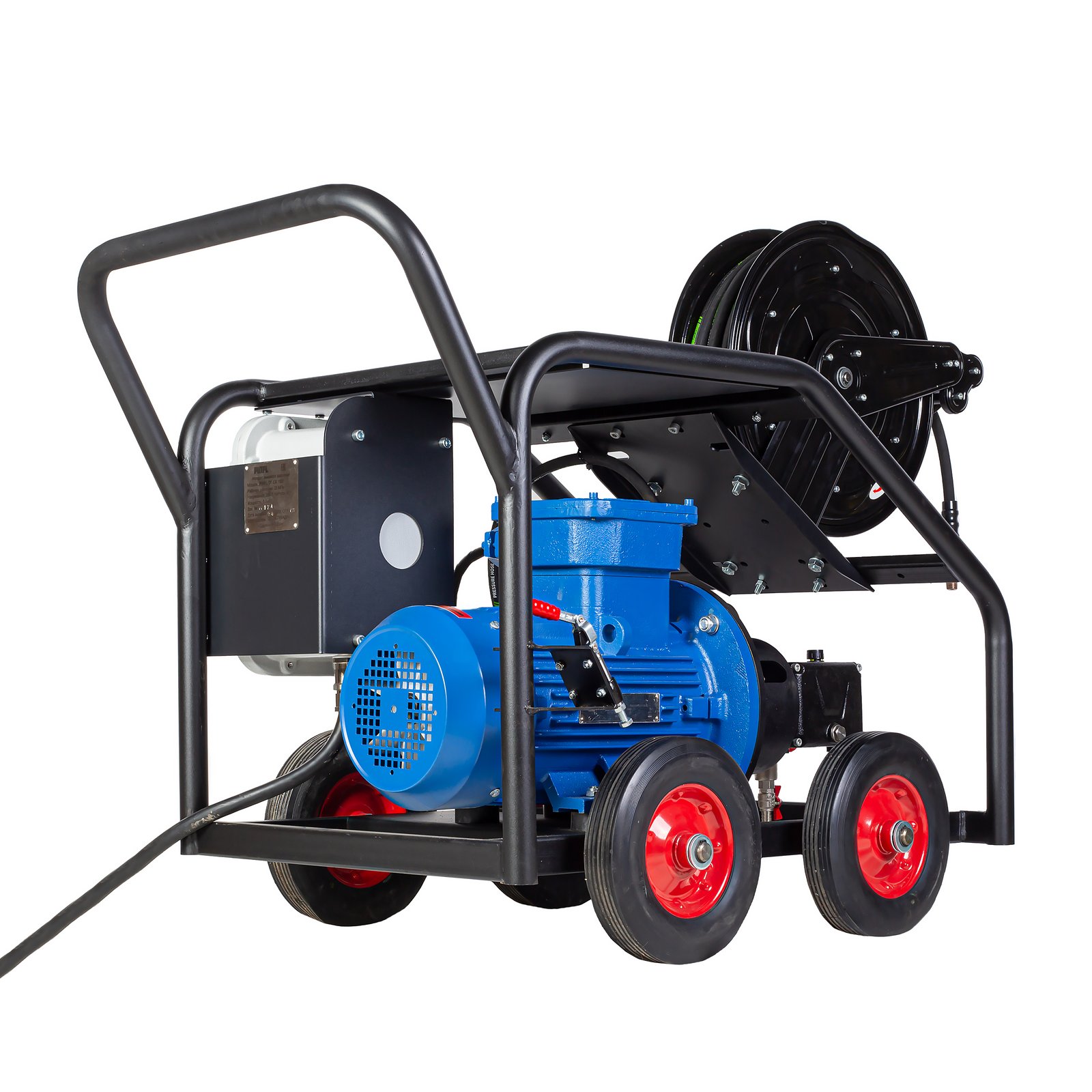

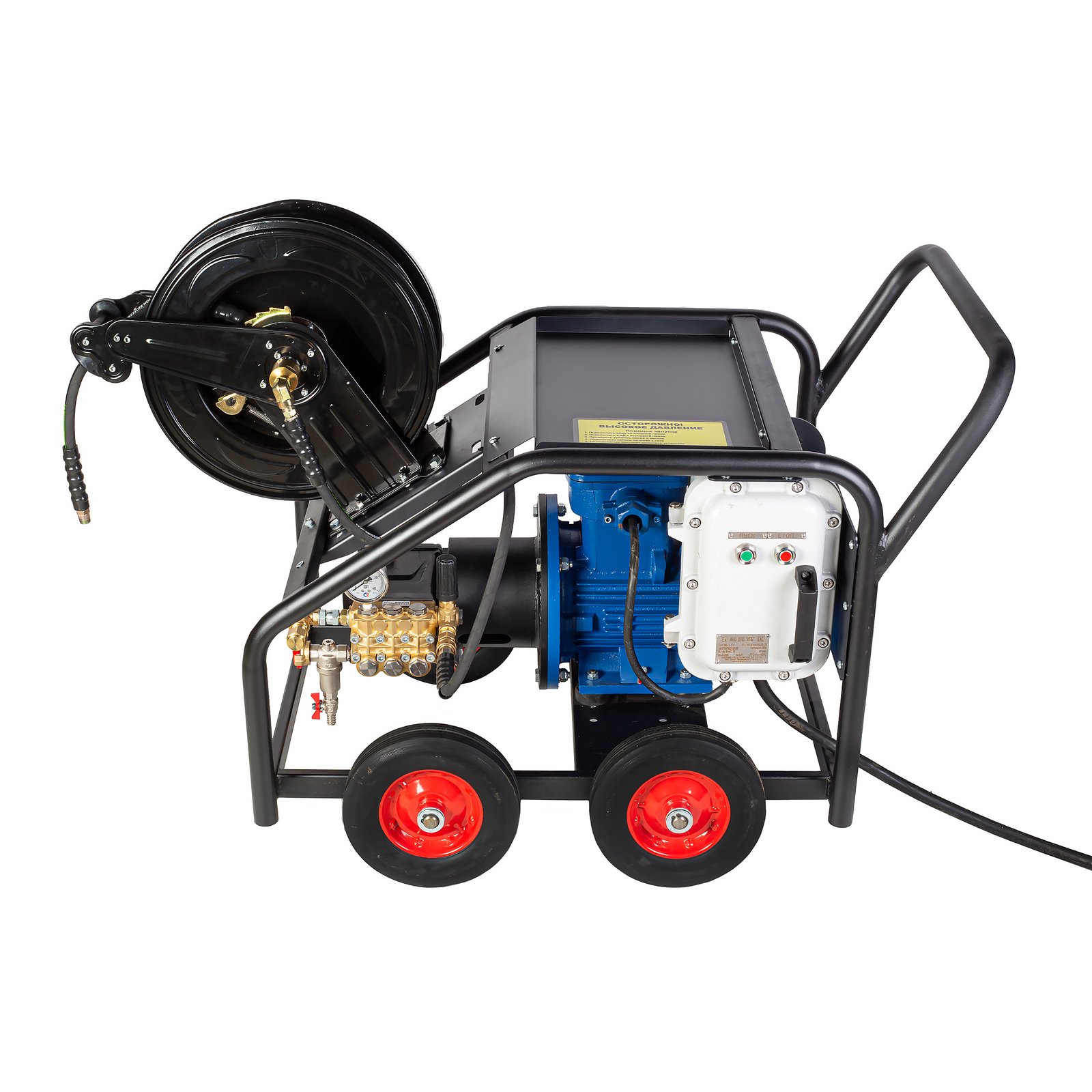

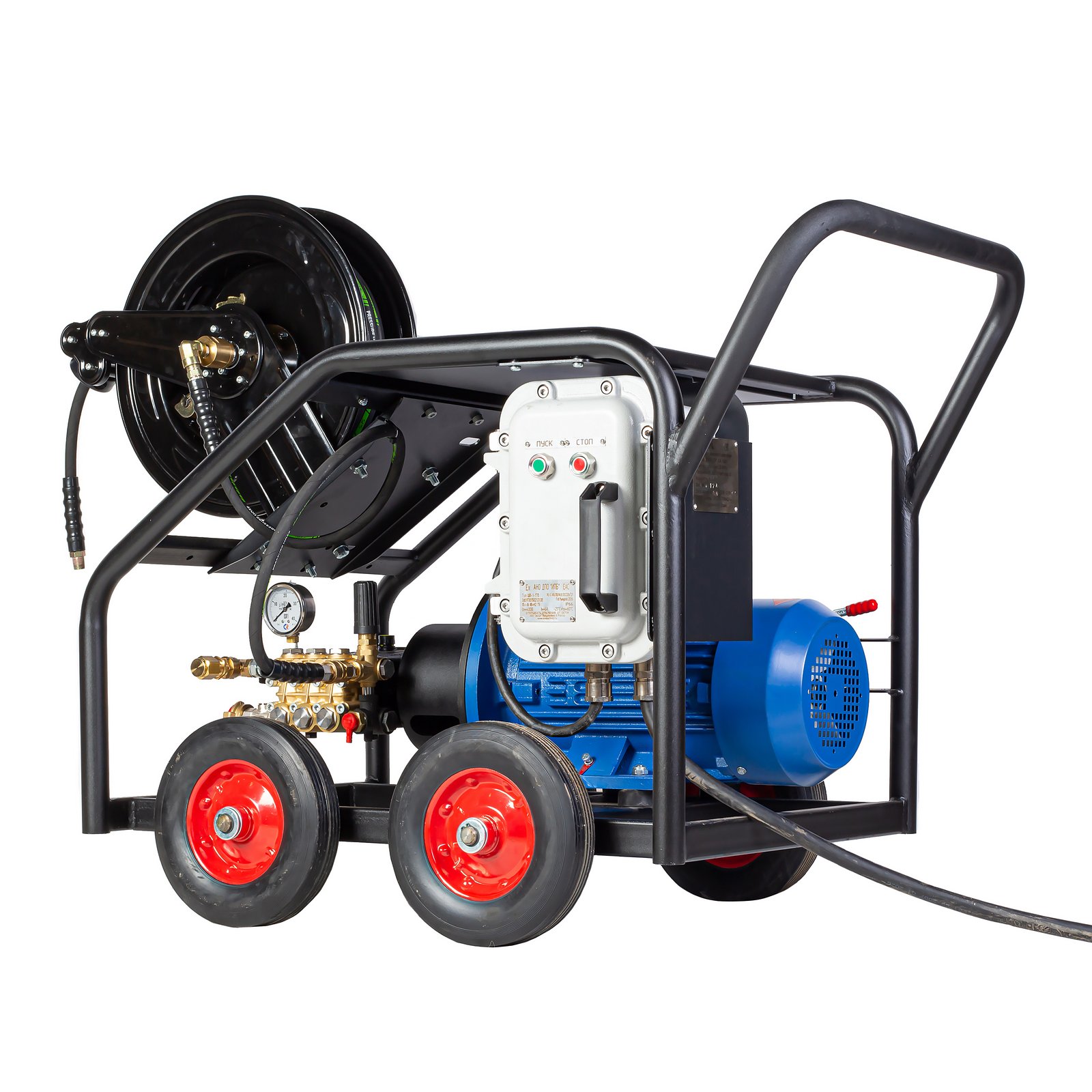

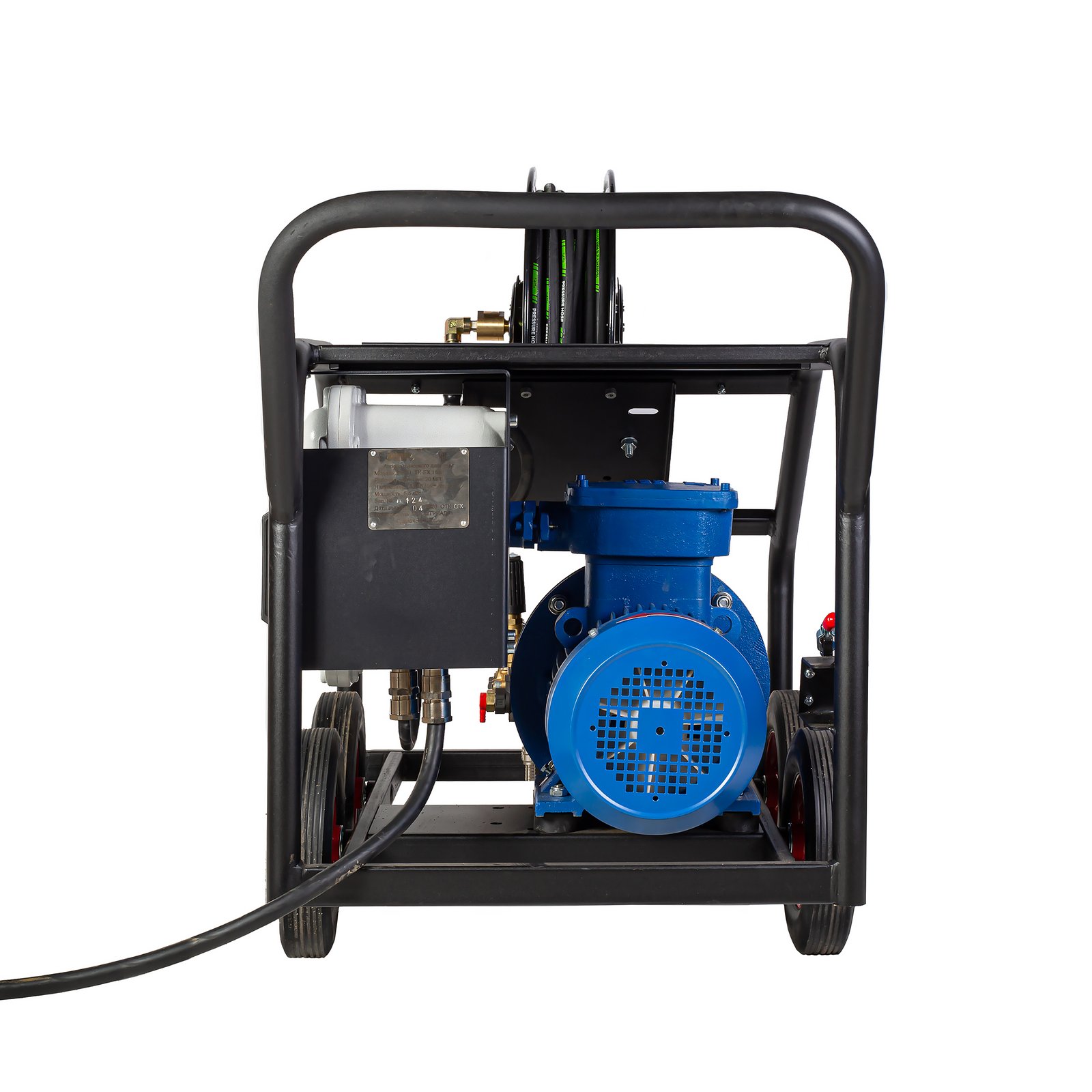

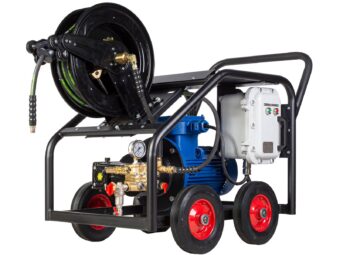

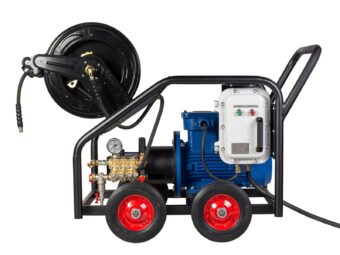

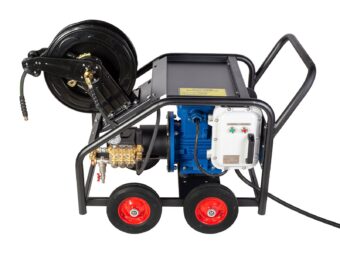

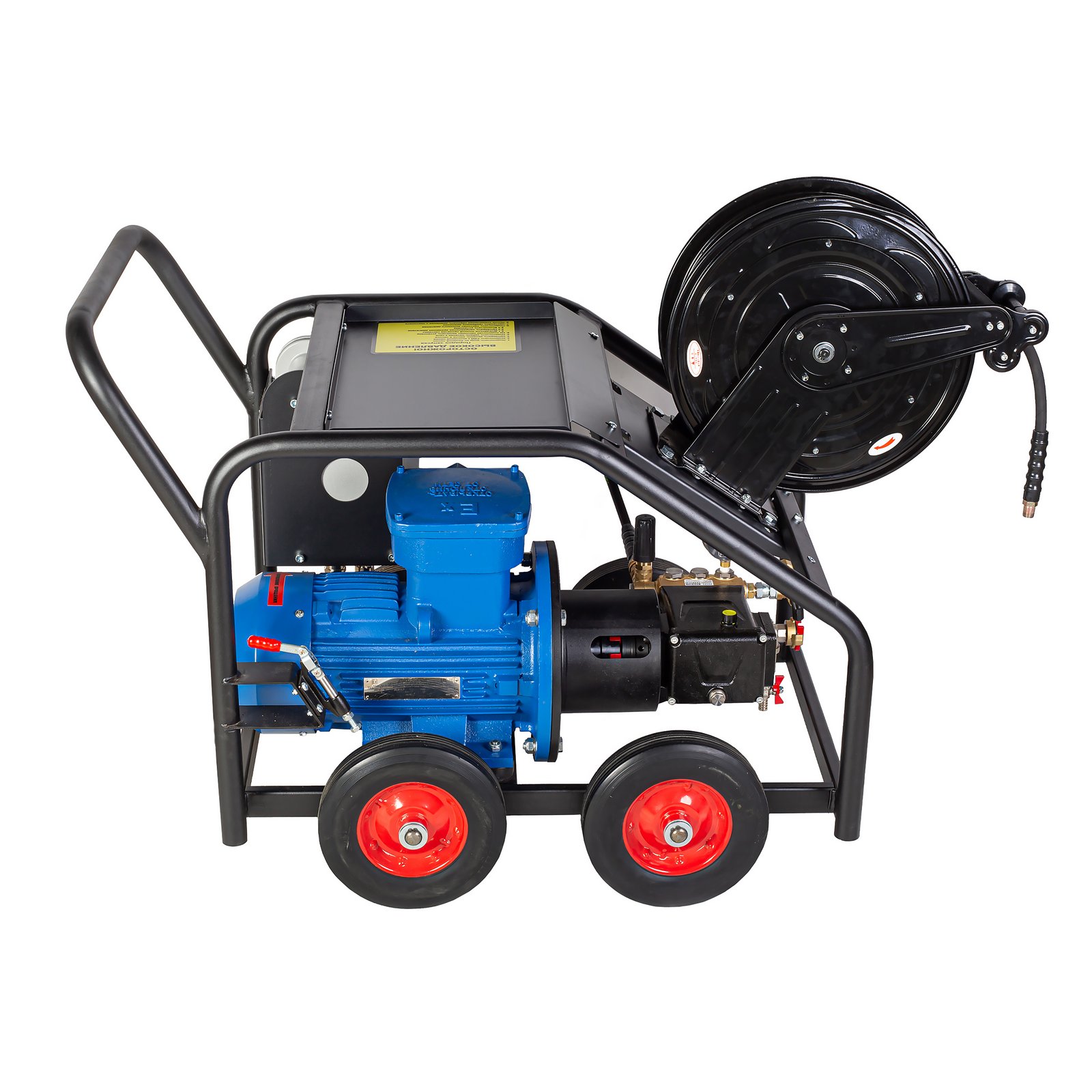

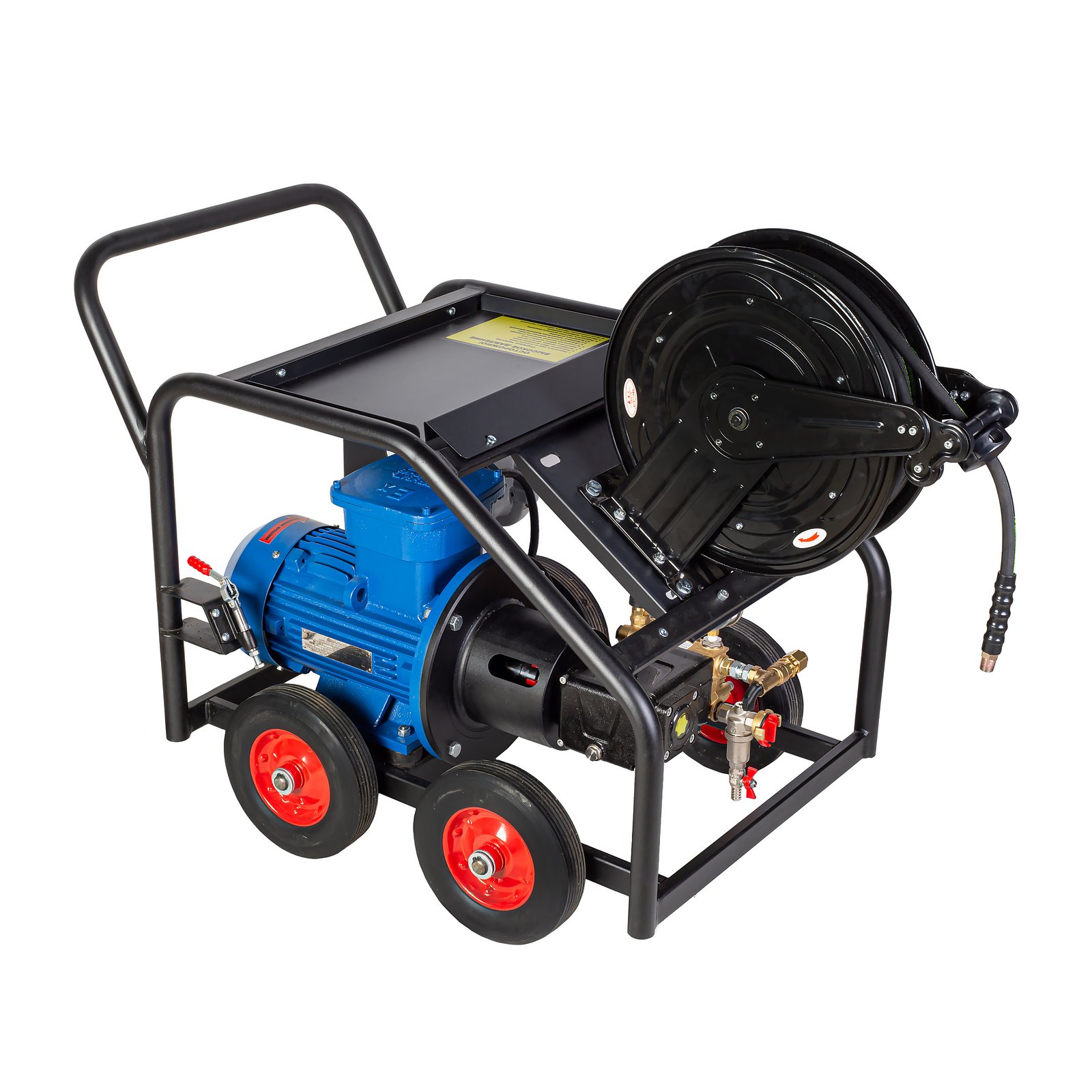

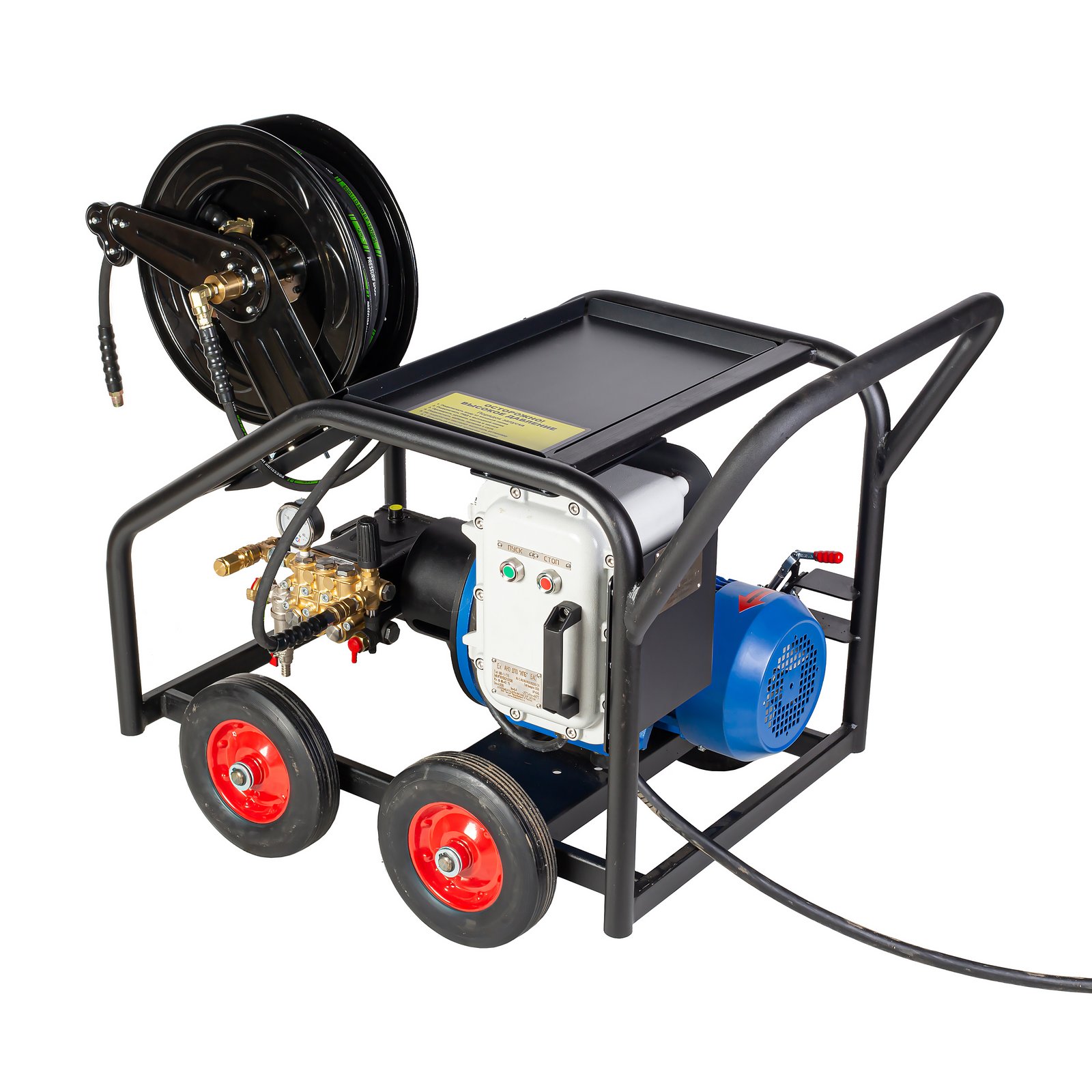

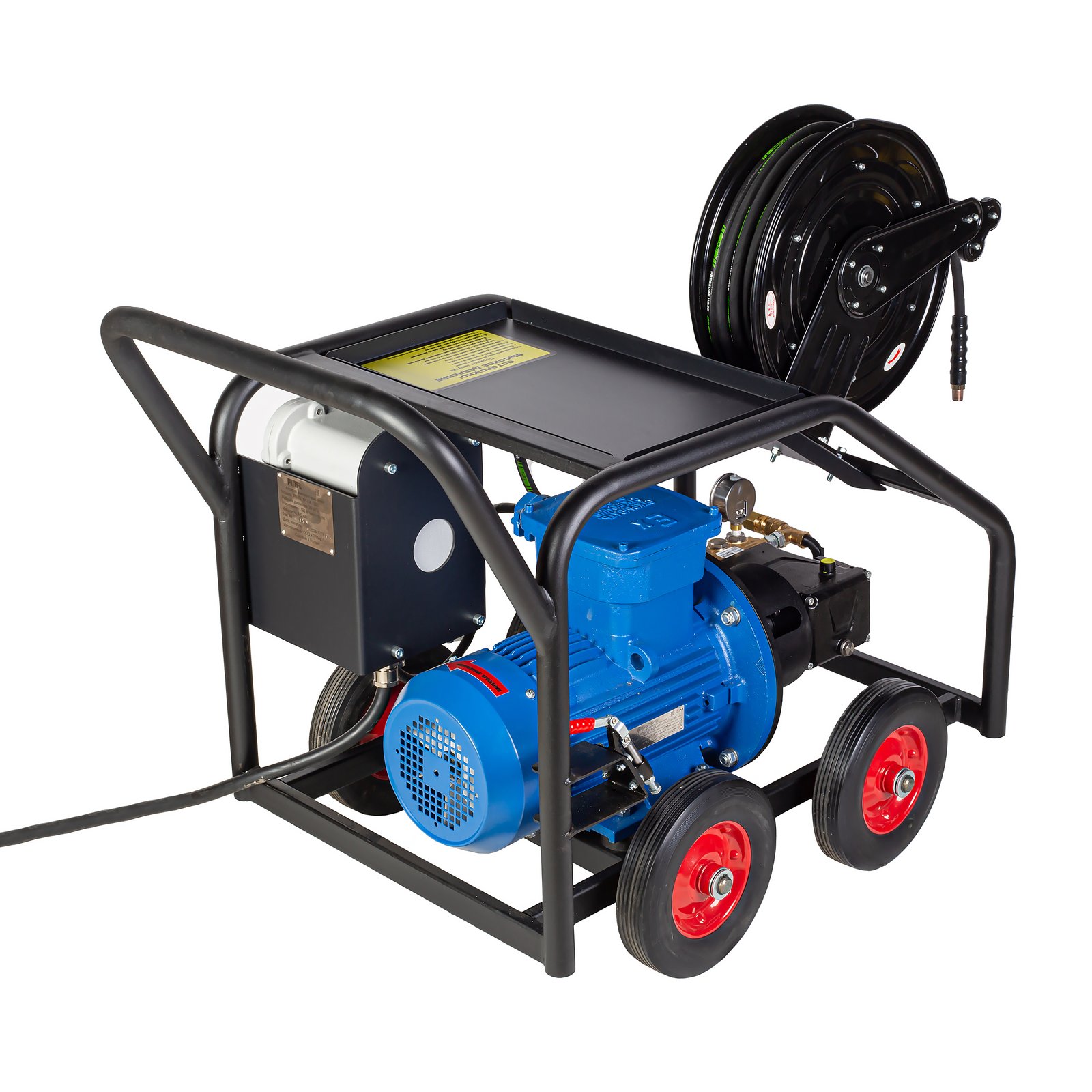

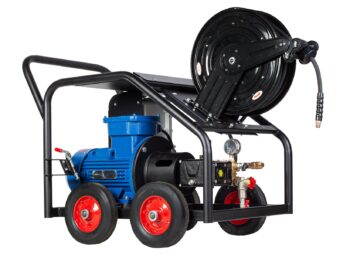

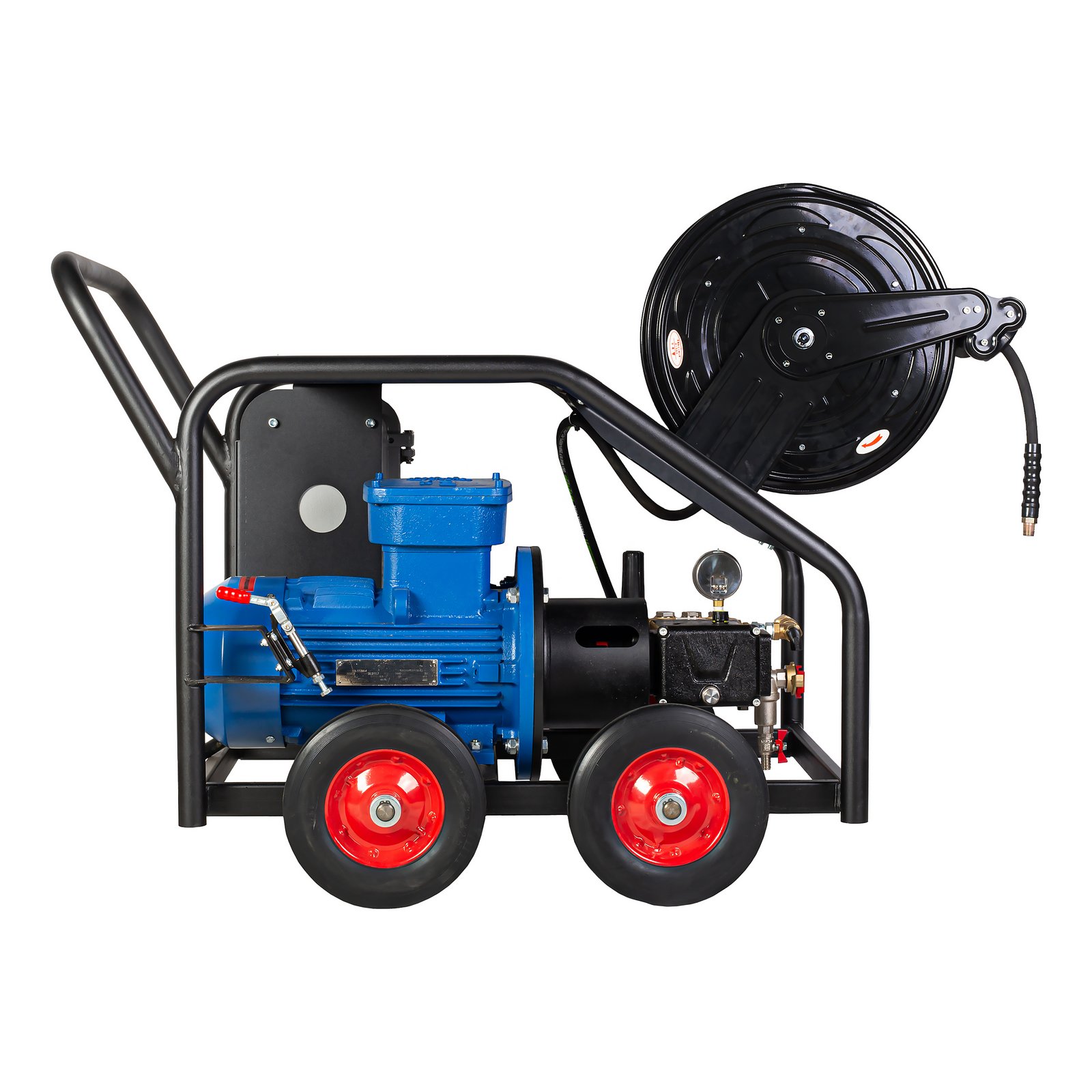

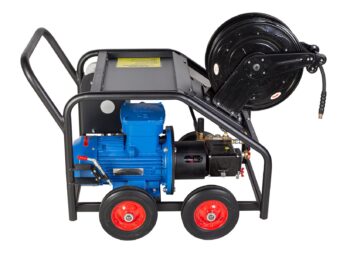

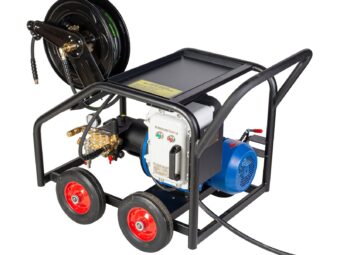

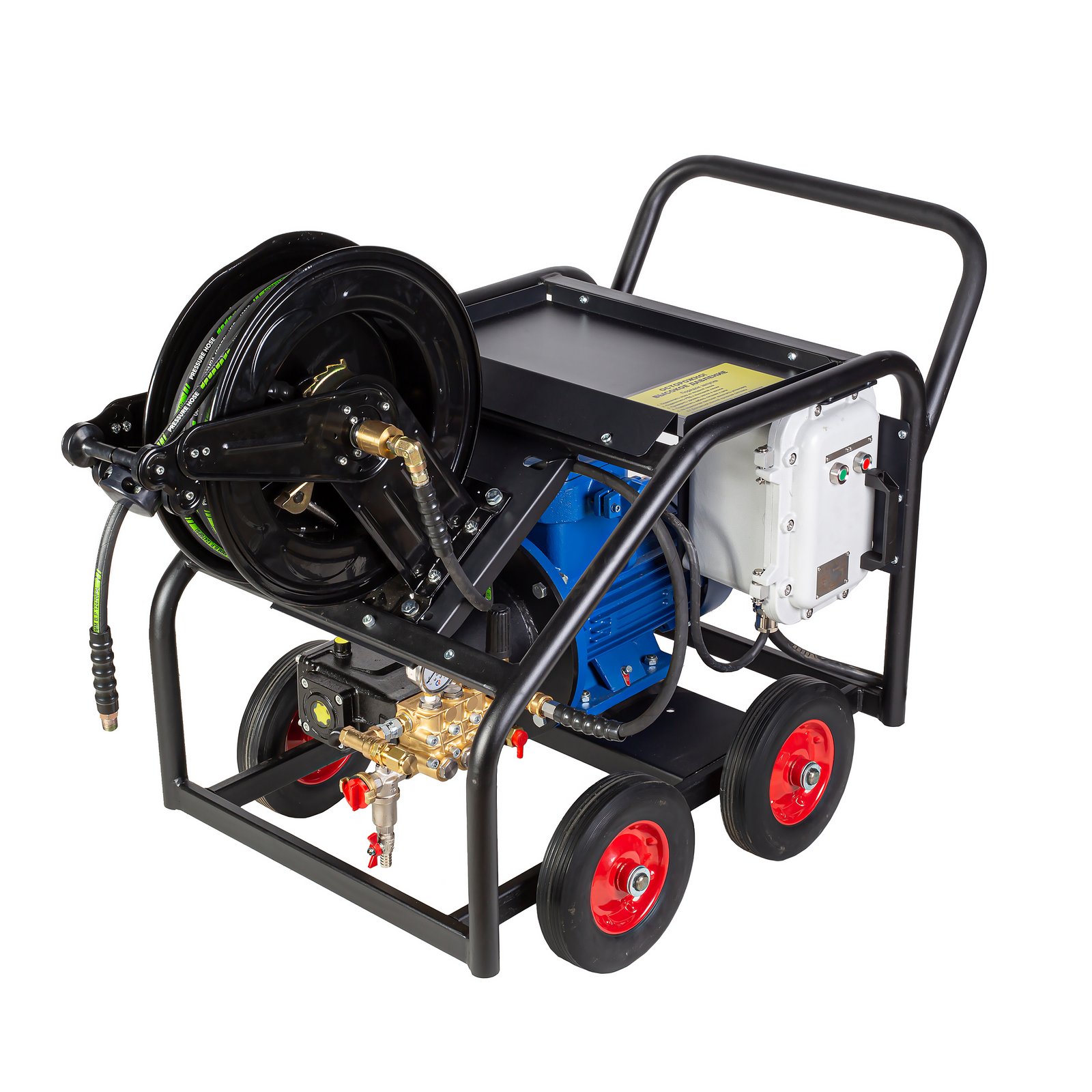

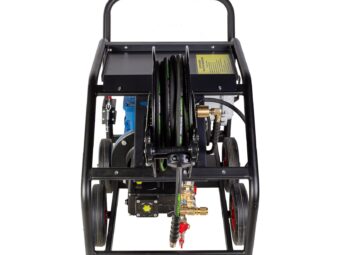

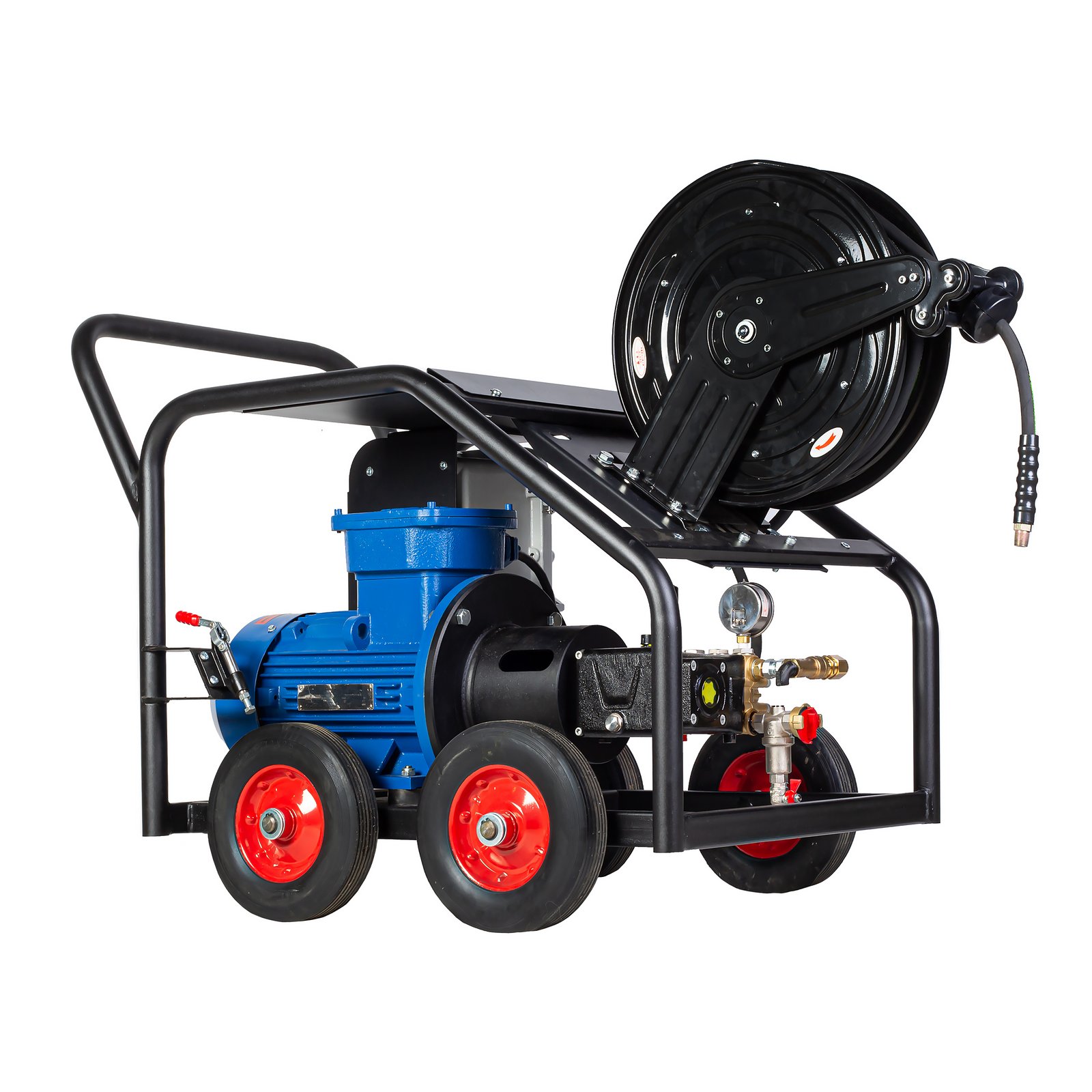

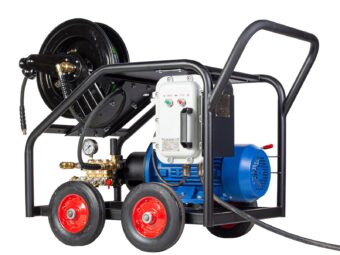

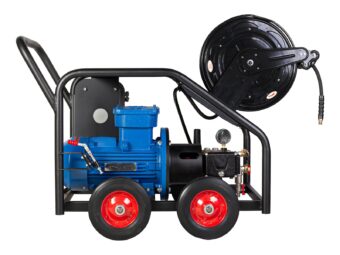

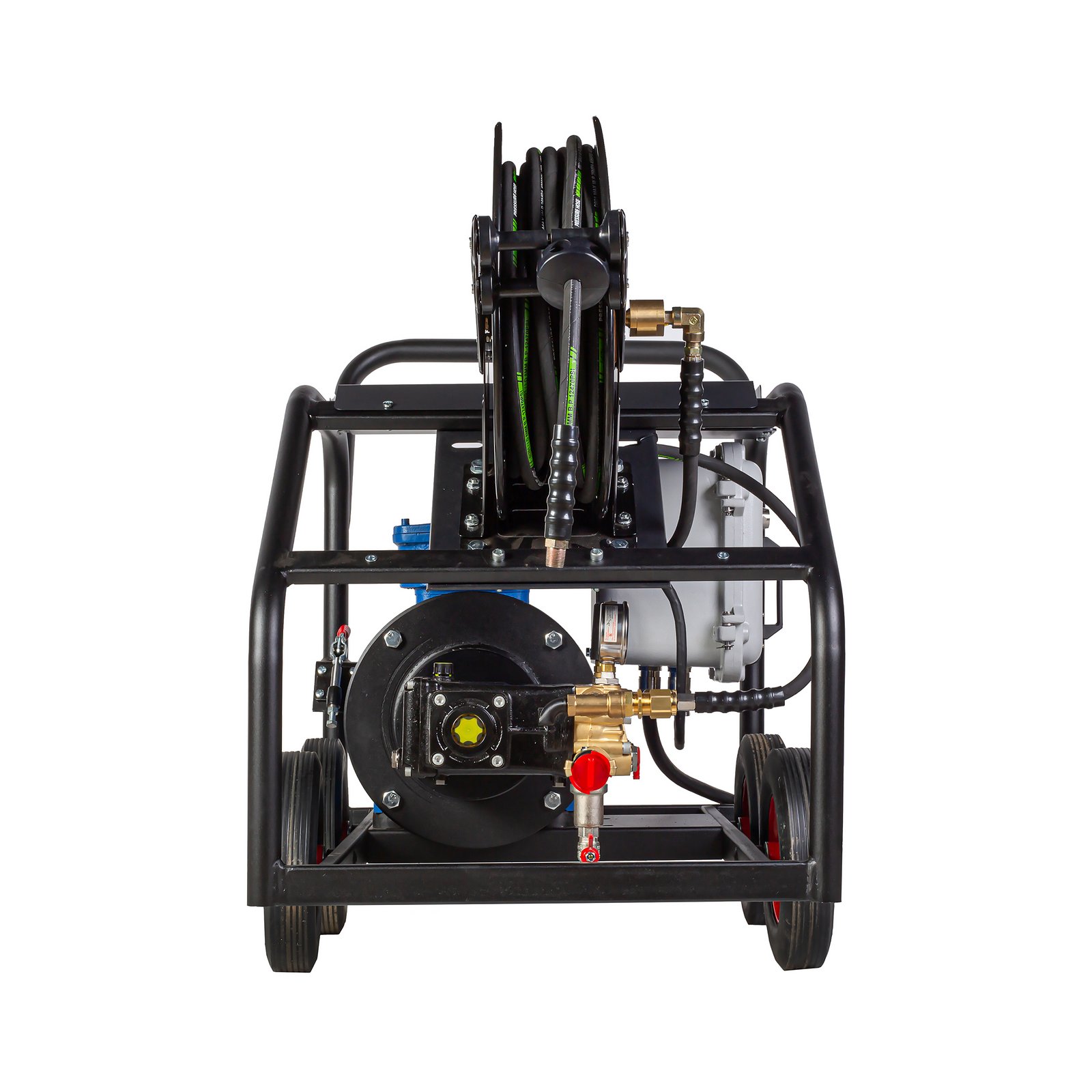

Мобильный аппарат высокого давления (мойка высокого давления) для мойки и очистки на объектах с взрывоопасными зонами, где требования по взрывозащите предъявляются к электрооборудованию. Насос — общепромышленного исполнения; двигатель и пусковая аппаратура — во взрывозащищённом исполнении. Аппарат укомплектован барабаном для намотки рукава высокого давления, установленным на раме.
Взрывозащита и сертификация
Взрывозащищённое исполнение двигателя (1Ex db IIB T4 Gb) и пусковой аппаратуры (ГОРЭЛТЕХ). Плунжерный насос — общепромышленного исполнения. Двигатель и электрика сертифицированы по ТР ТС 012/2011; копии сертификатов (PDF): двигатель · пусковая аппаратура.
Технические характеристики
| Насос | плунжерный высокого давления, с валом (общепромышленное исполнение) |
|---|---|
| Плунжеры | керамика |
| Уплотнения | Buna-N (бутадиен-нитрильный каучук) |
| Класс Ex двигателя | 1Ex db IIB T4 Gb |
| Двигатель | трёхфазный, 380 В / 50 Гц, режим S1 (непрерывный), класс изоляции F |
| Частота вращения вала | 1450 об/мин |
| Степень защиты двигателя | IP55 |
| Привод | прямой, без редуктора |
| Соединение валов | самоцентрирующийся колокол |
| Электрика | ГОРЭЛТЕХ (пост управления, кабельные вводы) |
| Температура окружающей среды | −45…+40 °C |
| Габариты | 1000 × 635 × 810 мм |
| Масса | 160 кг |
Рабочие параметры
| Подача | 15 л/мин |
|---|---|
| Давление | 200 бар |
| Мощность двигателя | 5,5 кВт |
Значения соответствуют заводской табличке аппарата.
Комплектация и цена
- Насос с валом (общепромышленное исполнение)
- Взрывозащищённый двигатель 5,5 кВт
- Самоцентрирующийся колокол
- Мобильная рама на колёсах
- Взрывозащищённый пост управления ГОРЭЛТЕХ
- Термоклапан
- Манометр
- Фильтр
- Барабан для рукава высокого давления (монтаж на раме)
Пистолет, копьё и рукав высокого давления — по запросу, в базовый комплект не входят.
Цена: 300 000 ₽ с НДС.
Изготовление под заказ; срок поставки — от 2 недель до 3 месяцев в зависимости от комплектации. При заказе от 5 единиц — скидка, условия обсуждаются индивидуально.
Ремонт на месте эксплуатации
Восстановление работоспособности выполняется персоналом объекта, без специальной оснастки; снятые узлы направляются на завод для восстановления.
- Замена головки насоса — 8 болтов, без слива масла. Устраняет износ уплотнений и клапанов высокого давления.
- Замена насоса в сборе с колоколом — 4 болта. Самоцентрирующийся колокол совмещает валы насоса и двигателя при установке; съёмник муфты и лазерная центровка не требуются.
Условия эксплуатации
- Питание 380 В / 50 Гц; привод прямой, частота вращения вала 1450 об/мин.
- Температура окружающей среды −45…+40 °C.
- Температура воды: от +5 °C; до +40 °C — работа без ограничения времени; до +60 °C — не более 1 часа, затем дать насосу остыть.
- Фильтрация воды на входе; объём подаваемой воды должен превышать производительность аппарата; подвод шлангом с внутренним диаметром не менее 25 мм (1″) без сужений и перегибов.
Регламент технического обслуживания
- Первая замена масла — через 50 часов, далее каждые 500 часов.
- Проверка и замена уплотнений и клапанов высокого давления — каждые 1000 часов.
Рекомендации по обеспечению ресурса
Наибольший ресурс гидравлической части достигается при подаче на вход чистой воды: рекомендуется механическая фильтрация и поддержание подпора на входе. Износ уплотнений и клапанов высокого давления в большинстве случаев вызван недостаточной фильтрацией. Головка насоса заменяется на месте (8 болтов), что позволяет восстановить работоспособность без демонтажа аппарата.
Гарантия
Гарантийный срок — 12 месяцев с даты покупки. Гарантия действует на изделия, приобретённые у компании PINFL Россия (генеральный представитель бренда PINFL и производитель установок высокого давления) или у официальных дилеров и зарегистрированные по серийному номеру с предоставлением документов об оплате; на неавторизованные каналы не распространяется.
Задать вопрос по подбору и комплектации — ответим, вышлем копии сертификатов соответствия, фотографии заводской таблички и насоса.
